Peugeot Boxer Benne – caixa de fusíveis

Peugeot Boxer Benne – diagrama da caixa de fusíveis

Índice:

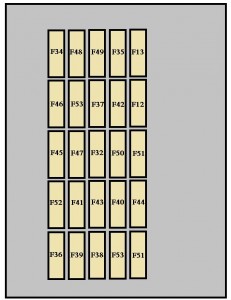

Fusível de isqueiro (tomada de alimentação) em Peugeot Boxer Benne é o fusível 44 na caixa de fusíveis no painel de instrumentos.

Não.	Amp [A]	Descrição
12	7,5	Luz de médios de direita
13	7,5	Farolim de imersão à esquerda
31	7,5	Alimentação de energia para o relé
32	10	Iluminação de cabina

33	15	Tomada traseira de 12 volts.
34	–	Não utilizado
35	7,5	Luzes de inversão de marcha atrás; Sensor de presença de água em combustível diesel.
36	15	Fecho centralizado; Bateria.
37	7,5	Interruptor de luz de travagem; Terceiro semáforo; Painel de instrumentos.
38	20	Sistema de fecho central
39	10	Sistema de áudio; Tomada de diagnóstico; Sirene de alarme; Controlo programável aquecimento auxiliar; Controlo do ar condicionado; Tacógrafo; Bateria.
40	15	Aquecido: janela traseira (mão esquerda), espelho lateral do condutor.
41	15	Aquecido: janela traseira (lado direito), espelho lateral do passageiro
42	7,5	Controlador e sensor de ABS; Sensor ASR; Sensor ESP; Interruptor de luz de travagem.
43	30	Motor do limpa pára-brisas
44	20	Mais leve; Tomada de 12 volts.
45	7,5	Controlo de portas
46	–	Não utilizado
47	20	Motor da janela do condutor

48	20	Motor do elevador de janela para passageiros
49	5	Sistema de áudio; Controlos No painel de instrumentos; Elevador de janelas do condutor.
50	7,5	Montagem de almofadas Airbags e pré-tensores.
51	7,5	Tacógrafo; Controlo de velocidade de cruzeiro; Controlo do ar condicionado.
52	7,5	Alimentação opcional de relé
53	7,5	Painel de instrumentos; Luz de nevoeiro traseiro.

Não.	Amp [A]	Descrição
54	–	Não utilizado
55	15	Assentos aquecidos
56	15	Tomada de 12-volts do passageiro traseiro
57	10	Aquecimento auxiliar programável
58	10	Luzes laterais laterais
59	7,5	Suspensão pneumática
60	–	Não utilizado
61	–	Não utilizado
62	–	Não utilizado

63	10	Interruptor programável aquecimento auxiliar.
64	–	Não utilizado
65	30	Adicional programável ventilador de aquecimento.

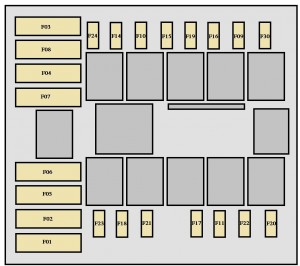

Não.	Amp [A]	Descrição
1	40	Fornecimento de bombas de ABS
2	50	Unidade de aquecimento combustível diesel.
3	30	Ignição
4	20	Aquecimento auxiliar programável
5	20	Ventilação da cabina com programável aquecimento auxiliar
6	40/60	Velocidade máxima ventilador de cabina.
7	40/50	Velocidade mínima ventilador de cabina.
8	40	Montagem do ventilador da cabina
9	20	Bomba lavadora
10	15	Trompa

14	7,5	Semáforo direito
15	7,5	Semáforo do lado esquerdo
20	30	Bomba de lavagem dos faróis
21	15	Abastecimento da bomba de combustível
23	30	Válvulas solenóides ABS
30	15	Faróis de nevoeiro dianteiros
