Diagramas de fusíveis e caixas de relé – Chevrolet Equinox
Aplica-se a veículos fabricados ao longo dos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
| Número | Descrição |
| 1 | ventilador de arrefecimento 1 |
| 2 | ventilador de arrefecimento 2 |
| 3 | propulsor de travões |
| 4 | Vidros eléctricos do lado direito |
| 5 | Memória do assento |
| 6 | Assento eléctrico esquerdo |
| 7 | Caixa de fusíveis de cabina 1 |
| 8 | Aquecedor traseiro |
| 9 | Arrancador |
| 10 | Motor da bomba de ar |
| 11 | Caixa de fusíveis de cabina 2 |
| 12 | Portas |
| 13 | Bomba de ABS |
| 14 | Caixa de fusíveis de cabina 3 |
| 14 | Vidros eléctricos do lado esquerdo |
| 15 | Unidade de sistema de travagem antibloqueio ABS |
| 17 | Controlo da caixa de velocidades |
| 18 | Lâmpadas marcadoras |
| 19 | Válvula da bomba de ar |
| 20 | Módulo de controlo do motor |
| 21 | Respiro cilíndrico |
| 22 | Lado esquerdo do reboque (se equipado) |
| 23 | Módulo de porta de inicialização |
| 24 | Ajuste do assento lombar |
| 25 | Lado direito do reboque (se equipado) |
| 26 | Tomada acessória de 12 V no painel traseiro, acendedor de cigarros traseiro |
| 27 | Módulo de memória de espelho |
| 28 | Sensor de bateria com regulação de voltagem |
| 29 | Limpador de pára-brisas |
| 30 | Limpador de pára-brisas traseiro |
| 31 | Compressor A/C |
| 32 | Trinco da janela traseira |
| 33 | Espelhos aquecidos |
| 34 | Sinal sonoro |
| 35 | Farol de feixe alto direito |
| 36 | Farol de feixe alto à esquerda |
| 37 | Bobina de ignição |
| 38 | Bobina de ignição com número ímpar |
| 39 | Sistema de lavador de pára-brisas |
| 40 | Luz de nevoeiro frontal |
| 41 | Sensor de oxigénio por detrás do conversor catalítico |
| 42 | Unidade de controlo do motor |
| 43 | Sensor de oxigénio em frente do conversor catalítico |
| 44 | unidade de controlo de transmissão, |
| 45 | Espelho retrovisor |
| 46 | Unidade de controlo do sistema de combustível;
Ignição. |
| 47 | Reserva |
| 48 | Unidade de condução traseira |
| 49 | Lógica do módulo de elevação |
| 50 | Caixa de fusíveis do compartimento dos passageiros, ignição |
| 51 | Assentos dianteiros aquecidos |
| 52 | Unidade de controlo do sistema de combustível |
| 53 | Unidade de controlo do motor |
| 54 | Câmara de inversão de marcha atrás |
| 55 | direcção assistida |
| 56 | Válvula da bomba de ar |
| 57 | propulsor de travões |
| 58 | Baixa velocidade do ventilador de arrefecimento |
| 59 | farol de feixe alto |
| 60 | Controlo do ventilador de arrefecimento |
| 61 | Controlo de ligar/desligar o limpador de pára-brisas |
| 62 | Compressor A/C |
| 63 | Aquecedor traseiro |
| 64 | Velocidade do limpador (rápido/baixo) |
| 65 | Luzes de nevoeiro |
| 66 | Gestão de motores |
| 67 | Arrancador |
| 68 | Sistema start/stop |
| 69 | Ventilador de arrefecimento de alta velocidade |
| 70 | Bomba de ar |
| 77 | Bancos eléctricos à direita |
| 78 | Ajuste de assento |

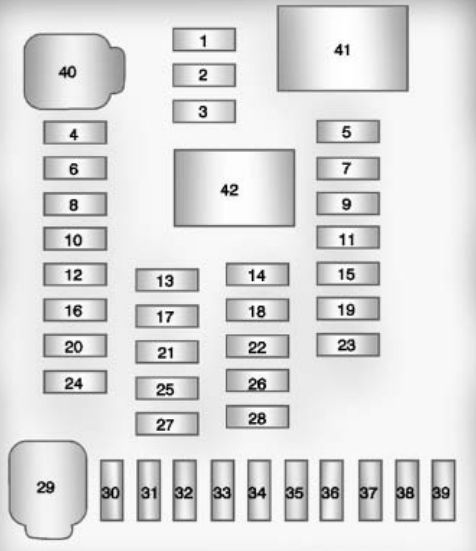

Na cabina
Localizado no lado do passageiro, atrás da cobertura de protecção.
| Número | Descrição |
| 1 | dimmer do volante |
| 2 | Reserva |
| 3 | Reserva |
| 4 | Unidade de controlo corporal 1 |
| 5 | Sistema de informação e entretenimento |
| 6 | Unidade de controlo do corpo 7 |
| 7 | Sensor de controlo do ruído |
| 8 | Unidade de controlo de corpo 4 |
| 9 | Rádio |
| 10 | Reserva |
| 11 | Ajuda ao estacionamento traseiro |
| 12 | Aquecedor, ventilação e acumulador de ar condicionado |
| 13 | Fonte de alimentação auxiliar frontal |
| 14 | Aquecedor, ventilação e ignição do ar condicionado |
| 15 | Mostrar |
| 16 | Módulo de controlo corporal 5, acendedor de cigarros |
| 17 | Tomada adicional de 12 V na parte de trás (isqueiro) |
| 18 | Ignição do painel de instrumentos |
| 19 | Abridor universal de portas de garagem |
| 20 | Unidade de controlo do corpo 6 |
| 21 | Reserva |
| 22 | Sensor de diagnóstico e módulo de ignição |
| 23 | Câmara frontal |
| 24 | Reserva |
| 25 | Indicador de posição das engrenagens |
| 26 | Reserva |
| 27 | Reserva |
| 28 | Reserva |
| 29 | Motor do ventilador frontal |
| 30 | Unidade de controlo corporal 3 |
| 31 | Amplificador |
| 32 | Interruptor de ignição lógica discreta |
| 33 | Unidade de Integração das Comunicações |
| 34 | Unidade de controlo corporal 2 |
| 35 | Bateria de sensores e módulos de diagnóstico |
| 36 | Ligação de ligação de dados |
| 37 | Bateria do painel de instrumentos |
| 38 | Módulo de detecção de presença humana |
| 39 | Reserva |
| 40 | Unidade de controlo do corpo 8 |
| 41 | Relé logístico (se equipado) |
| 42 | Relé de potência auxiliar |
