Alfa Romeo 156 (2003-2006) – diagrama de fusíveis
Ano de produção: 2003, 2004, 2005, 2006.
Fusível de isqueiro (tomada de alimentação) em Alfa Romeo 156 (2003-2006). é o fusível 9 na caixa de fusíveis.
Fusíveis e relés na caixa de fusíveis principal
| Estafeta | Descrição |
| a | Relé de feixe de cruzamento |
| b | Relé para tecto de abrir, aquecedor de bancos, controlo de potência do vidro traseiro, regulação eléctrica dos bancos |
Fusíveis acima da caixa de fusíveis principal
Fusíveis e relés acessíveis a partir do prático compartimento de armazenamento

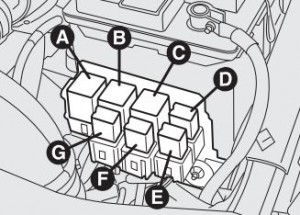

Fusíveis e relés no compartimento do motor
| Estafeta | Descrição |
| a | Ventilador do motor de relé de 2ª velocidade (versões T.SPARK) |
| b | Ventoinha de arrefecimento do radiador do motor relé de 1ª velocidade |
| c | Relé de bomba de combustível |
| d | Relé de injecção electrónica |
| e | Relé compressor A/C |
| f | Relé variador de temporização (apenas 1,6 T.SPARK) ou relé do ventilador do motor de 2ª velocidade (apenas versões 2,5 V6 24 V, JTD e JTD 16 V Multijet) |
| g | Relé aquecedor de óleo combustível (apenas versões Diesel) |
Para JTD 20v versão multijacto
Para as versões diesel, dependendo das opções instaladas, um segundo suporte para os seguintes fusíveis é fixado na antepara do compartimento do motor traseiro.
| Estafeta | Descrição | ||
| a | MAXI-FUSE | 30A | Aquecedor adicional do compartimento de passageiros relé de segundo nível |
| b | MAXI-FUSE | 30A | Aquecedor adicional do compartimento de passageiros relé de primeiro nível |
Quadro resumo dos fusíveis
| Luzes | Fusível | Amps [A] | Localização |
| Luz frontal esquerda | 7 | 10 | Caixa de fusíveis principais |
| Luz frontal direita | 6 | 10 | Caixa de fusíveis principais |
| Luz de posição traseira esquerda | 6 | 10 | Caixa de fusíveis principais |
| Luz traseira direita | 7 | 10 | Caixa de fusíveis principais |
| Faróis mergulhados à esquerda / faróis de xenon (opcional) | 8 | 20 | Caixa de fusíveis principais |
| Luzes de feixe baixo à direita / xenon (opcional) | 4 | 20 | Caixa de fusíveis principais |
| Luz de condução à esquerda | 2 | 20 | Caixa de fusíveis principais |
| Luz de condução à direita | 1 | 10 | Caixa de fusíveis principais |
| Controlo de velocidade de cruzeiro (opcional) | 13 | 10 | Caixa de fusíveis principais |
| Iluminação da matrícula esquerda | 7 | 10 | Caixa de fusíveis principais |
| Iluminação correcta da matrícula | 6 | 10 | Caixa de fusíveis principais |
| Inverter luzes / sistema de som | 13 | 10 | Caixa de fusíveis principais |
| Cobertura da luz de nevoeiro da retaguarda esquerda | 7 | 10 | Caixa de fusíveis principais |
| Cobertura da luz de nevoeiro traseira direita | 6 | 10 | Caixa de fusíveis principais |
| Indicadores de direcção – luzes de aviso | 14 | 10 | Caixa de fusíveis principais |
| Luzes de nevoeiro | 16 | 15 | Acima da caixa de fusíveis principal |
| Iluminação do interior do carro e do porta-luvas | 12 – 13 | 10 | Caixa de fusíveis principais |
| Sistema BOSE HI-FI | 9 | 25 | Acima da caixa de fusíveis principal |
| Descrição | Fusível | Amps [A] | Localização |
| Limpa pára-brisas, limpa pára-brisas / Limpa pára-brisas / sensor de chuva (opcional) | 10 | 20 | 69 |
| Chifres | 11 | 20 | 69 |
| GSM Box for Connect / Navigator – sistema de aviso electrónico | 13 | 10 | 69 |
| Janelas dianteiras accionadas electricamente | 5 | 30 | 69 |
| Janela traseira esquerda de energia | 4 | 20 | 71 |
| Janela traseira direita de energia | 5 | 20 | 71 |
| Sistema de fecho de portas – luz de tronco | 3 | 20 | 69 |
| Abridor de tronco eléctrico | 7 | 30 | 71 |
| Aquecedor de janela traseira | 15 | 30 | 69 |
| Ajuste de espelhos laterais | 13 | 10 | 69 |
| Espelho lateral de descongelação | 15 | 30 | 69 |
| Isqueiro / Sensor de Odor | 9 | 15 | 69 |
| Lavador de faróis | 1 | 20 | 72 |
| Dispositivo de alinhamento dos faróis | 4 | 10 | 69 |
| Conjunto de instrumentos | 12 | 10 | 69 |
| Luz indicadora de feixe alto | 2 | 10 | 69 |
| Luz de aviso do aquecedor da janela traseira | 15 | 30 | 69 |
| Sistema de som / tomada de diagnóstico | 12 | 10 | 69 |
| Sistema de alarme electrónico | 12 | 10 | 69 |
| Tomada eléctrica adicional no porta-bagagens (versões Sportwagon) | 10 | 20 | 71 |
| Controlo remoto | 13 | 10 | 69 |
| Controla a iluminação / luzes de paragem | 3 | 10 | 71 |
| Luz de controlo traseiro a partir de luzes laterais | 6 | 10 | 71 |
| Aquecimento dos bancos / Tecto de abrir / Ajuste do banco eléctrico | 8 | 30 | 71 |
| Sistema de airbag | 2 (*) | 10 (*) | 71 |
| Sistema ABS | 9 | 60 | 68 |
| 11 (*) | 10 (*) | 71 | |
| Sistema Alfa Romeo CODE | 13 | 7,5 | 71 |
| Sistema de controlo climático | 9 | 15 | 69 |
| Ventilador do radiador do motor: | |||
| Primeira velocidade: | |||
| – Versões T.SPARK e STC | 6 | 50 | 68 |
| – versões diesel | 6 | 60 | 68 |
| – 2,5 V6 versões de 24 volts. | 6 | 40 | 68 |
| Segunda velocidade | |||
| – Versões T.SPARK e STC | 7 | 30 | 68 |
| – versões diesel | 7 | 40 | 68 |
| – 2,5 V6 versões de 24 volts. | 7 | 40 | 68 |
| Ventilador do compartimento dos passageiros (versões a gasolina) | 1 | 40 | 68 |
| Ventilador do compartimento dos passageiros (versões diesel) | 4 | 40 | 68 |
| Sistema de ignição e injecção electrónica | 13 | 7,5 | 71 |
| 14 | 15 | 71 | |
| 15 | 15 | 71 | |
| 5 | 30 | 68 | |
| Velas de incandescência e resistências de filtro de óleo combustível (versões Diesel) | 8 | 70 | 68 |
| Aquecedor de óleo combustível (versões JTD, JTD 16V Multijet) | H. | 25 | 74 |
| Serviços desactivados com lançamento | 1 | 7,5 | 71 |
| Alfa Romeo CODE / Fornecimento de bateria do sistema de injecção | 12 | 7,5 | 71 |
| (+15) potência de serviço controlada por chave (interruptor de ignição) | 2 | 30 | 68 |
| Fornecimentos de serviços gerais (versões a gasolina) | 4 | 80 | 68 |
| Fornecimentos de serviços gerais (versões diesel) | 1 | 80 | 68 |
| Prestação geral de serviços | 3 | 70 | 68 |
| Aquecedor adicional (apenas na versão diesel) | 10 | 70 | 68 |
| Fornecimento de bombas de óleo (apenas nas versões Selespeed) | 10 | 30 | 68 |
| Transmissão de televelocidade (versão 2.0 do STC) | 7 | 30 | 68 |
| 8 | 20 | 68 | |
| Transmissão automática (2,5 V6 versão 24 V) | 7 | 40 | 68 |
| 8 | 20 | 68 | |
