Fusível de isqueiro (tomada de alimentação) em Aston Martin DB9 é o fusível 45 na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis

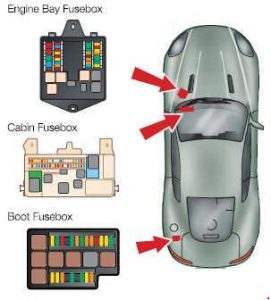

Diagrama da caixa de fusíveis Aston Martin DB9 – localização
Caixa de fusíveis no compartimento do motor – lado do passageiro. Caixa de fusíveis na cabina – para as pernas do passageiro. Caixa de fusíveis do tronco – lado esquerdo do tronco.
Compartimento do motor
Não.
Amps [A]
Descrição
1
10
Manter vivo o PCM (Banco B)
2
10
Rastreador (opcional) / relógio
3
10
Módulo ventilador de arrefecimento
4
20
Gestão de motores (PCM A)
5
20
Gestão de motores (PCM B)
6
15
Sensores de Oxigénio de Escape (HEGO) / Sensor de Catalisador (CMS) (Banco B)
7
15
Bobinas 7-12 / Solenóides Muffler (Banco B)
8
10
Sensor do nível do líquido de arrefecimento do motor (banco B)
9
20
Injectores 7-12 / sensor de fluxo de ar de massa (MAF) (banco B)
10
10
Embraiagem A/C
11
15
Trompa
12
10
Manter vivo o PCM (Banco A)
13
20
Injectores 1-6 / sensor de fluxo de ar de massa (MAF) (banco A)
14
10
Válvula de gestão de vapor (VMV) (banco A)
15
25
Válvula solenóide de arranque
16
15
Bobinas 1-6 / solenóides de supressão (banco A)
17
5
Válvula solenóide de libertação do cacifo de arrumação
18
15
Sensores de Oxigénio de Escape (HEGO) / Sensor de Catalisador (CMS) (Banco A)
19
30
Módulo ABS / fonte de alimentação da bateria
20
30
Módulo ABS / fonte de alimentação da bateria
21
30
Pára-brisas aquecido
22
5
Reserva
23
–
Vazio
24
5
Luz de aviso do alternador
25
5
Reserva
26
20
Bomba de lavagem dos faróis
27
25
Reserva
28
10
Módulo ABS, sensor de ângulo de direcção / leitor de chave de ignição
Visualização do módulo multimédia / Telefone (opcional) / Sintonizador GPS (opcional (não no Médio Oriente)) / Leitor multimédia
44
10
Módulo de airbag
45
15
Tomada acessória e iluminação
46
5
Subidas dobráveis (Volante) / Interruptor de telhado convertível (Volante) / Informações sobre o condutor / Interruptor da lâmpada principal / Relé de armazenamento da cabeça / Interruptor da fechadura principal / Interruptor da bateria
