Diagramas de fusíveis e caixas de relés – Honda Civic
Aplica-se a veículos fabricados ao longo dos anos:
1980, 1981, 1982, 1983.

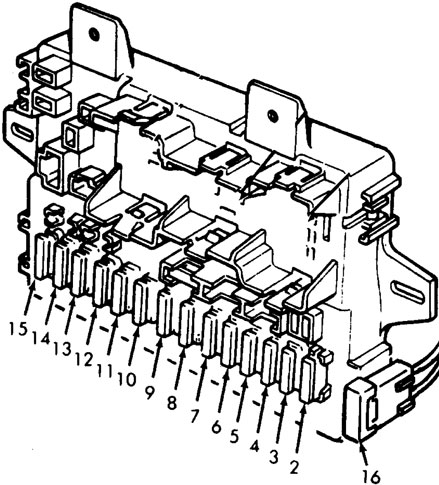

Caixa de fusíveis do compartimento dos passageiros
| Número |
Amps [A] |
Descrição |
| 2 | 10 | Farolim de imersão à direita |
| 3 | 10 | Farol esquerdo de feixe baixo |
| 4 | 10 | Luz indicadora de feixe alto à direita, luz indicadora de feixe alto |
| 5 | 10 | Farol esquerdo que conduz o farol |
| 6 | 10 | Regulador, relé de corte da bomba de combustível, válvula de corte principal, válvula solenóide de vácuo, válvulas solenóides de controlo EGR, sensor de velocidade, válvula solenóide de controlo da válvula de potência, válvula solenóide de interruptor de controlo, conjunto de compensação de marcha lenta sem carga (apenas manual), válvula solenóide de compensação de marcha lenta sem carga Válvula (apenas manual), unidade de comando (1300 apenas com 5 velocidades), válvula solenóide T/C (1300 apenas com 5 velocidades), indicador de upshift (1300 apenas com 5 velocidades) |
| 7 | 15 | Limpador de pára-brisas e motor de lavagem |
| 8 | 10 | Luzes de relés e indicadores, luzes de marcha atrás, indicadores, luzes de aviso, campainha de cinto de segurança |
| 9 | 10 | Luz interior, luz da bagageira, acendedor de cigarros, relógio, campainha de chave |
| 10 | 15 | Luzes de travagem, buzina, pisca-pisca de perigo/transmissor |
| 11 | 15 | Luzes da cauda, luzes de marcação lateral, luzes de estacionamento e de registo, luzes indicadoras, luz do interruptor de ignição, luz do painel de aquecimento, luz da consola A/T (apenas automática) |
| 12 | 15 | Descongelador da janela traseira |
| 13 | 15 | Motor do aquecedor |
| 14 | 15 | Motor do ventilador de arrefecimento |
| 15 | 10 | Rádio |
| 16 | 10 | Válvula solenóide de arranque, válvula solenóide de arranque de fuga |
Compartimento do motor
O painel de fusíveis está localizado no compartimento do motor junto à bateria
| Número |
Amps [A] |
Descrição |
| 1 | 55 | Rastilho principal |
