Diagramas de fusíveis e caixas de relés – Honda Civic
Aplica-se a veículos fabricados ao longo dos anos:
1988, 1989, 1990, 1991.

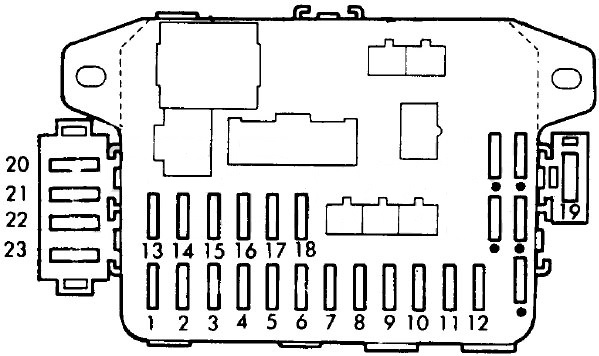

Caixa de fusíveis do compartimento dos passageiros
| Número | Amps [A] | Descrição |
| 1 | 10 | Unidade de controlo integrada, interruptor combinado, painel de instrumentos, interruptor de inversão de luz, interruptor da consola de mudanças, relógio (’90), solenóide de fecho de turno (’90), unidade de controlo de fecho (’90), cintos de segurança automáticos |
| 2 | 10 | Solenóide de arranque, relé principal PGM-FI, unidade de controlo electrónico PGM-FI, unidade de controlo integrada |
| 3 | 20 | Fechaduras eléctricas para portas |
| 4 | 10 | Feixe alto direito, lâmpada indicadora de feixe alto, relé de luz diurna contínua |
| 5 | 10 | Farol esquerdo que conduz o farol |
| 6 | 30 | Motor de telhado solar |
| 7 | 10 | Luzes traseiras |
| 8 | 10 | Unidade de controlo integrada, iluminação interior e exterior |
| 9 | – | – |
| 10 | 10 | Farol esquerdo de feixe baixo |
| 11 | 10 | Farolim de imersão à direita |
| 12 | 15 | Unidade de controlo integrada, luz de arranque, luz de cúpula, interruptor de ignição, relógio, rádio, acendedor de cigarros |
| 13 | 15 | Vidros eléctricos, limpa pára-brisas e anilhas, relé de telhado solar (’90), unidade de controlo integrada, interruptor combinado (’90 CRX) |
| 20 | Vidros eléctricos, limpa pára-brisas e anilhas, relé de telhado solar (’90), unidade de controlo integrada, interruptor combinado (’90 CRX) | |
| 14 | 10 | Cívico: montagem de indicadores, sensor e comandos do motor |
| 10 | Vagão, CRX: montagem do indicador, sensor e controlo do motor, relé principal PGM-FI, PGM-FI ECU, bomba de combustível, unidade ELD, EACV | |
| 15 | 15 | Motor do ventilador de arrefecimento (excepto vagão de 4WD A/T), relé do ventilador de arrefecimento |
| 16 | 10 | Luzes diurnas permanentes |
| 17 | 10 | Rádio, isqueiro de retransmissão (’90) |
| 18 | 10 | Vidro traseiro desembaçador, espelhos laterais eléctricos, ar condicionado |
| 19 | 30 | Motor do ventilador |
| 20 | 20 | Janela dianteira direita |
| 21 | 20 | Janela dianteira esquerda |
| 22 | 20 | Janela traseira direita |
| 23 | 20 | Janela traseira esquerda |
Caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 60 | Distribuição de energia |
| 2 | 50 | Caixa de fusíveis de painel de instrumentos |
| 3 | 40 | Caixa de fusíveis, iluminação exterior |
| 4 | 10 | Unidade de controlo electrónico PGM-FI, luzes de emergência, unidade de controlo A/T (vagão), unidade de controlo integrado (’90), alças de ombro automáticas (’90) |
| 5 | 15 | Buzinas, luzes de travão, unidade de controlo A/T (vagão), solenóide de fecho de chave (apenas A/T), retractores de cinto de segurança (’90) |
| 6 | 20 | Vidro traseiro defogger |
| 7 | 15 | PGM-FI relé principal |
| 8 | 15 | Embraiagem do compressor A/C, relé do ventilador do condensador |
