Diagramas de fusíveis e caixas de relés – Infiniti Q45
Aplica-se a veículos fabricados ao longo dos anos:
1990, 1991, 1992, 1993, 1994, 1995, 1996.
Compartimento do passageiro

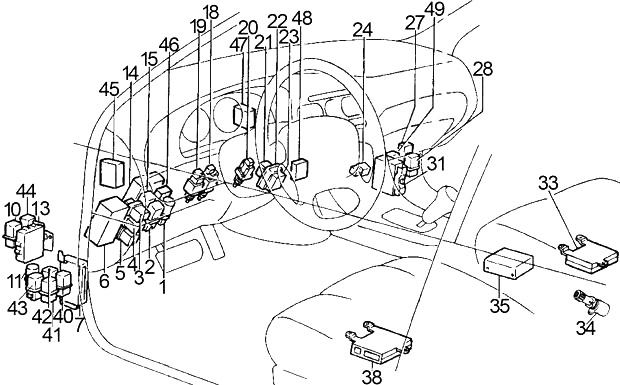

1990-1993

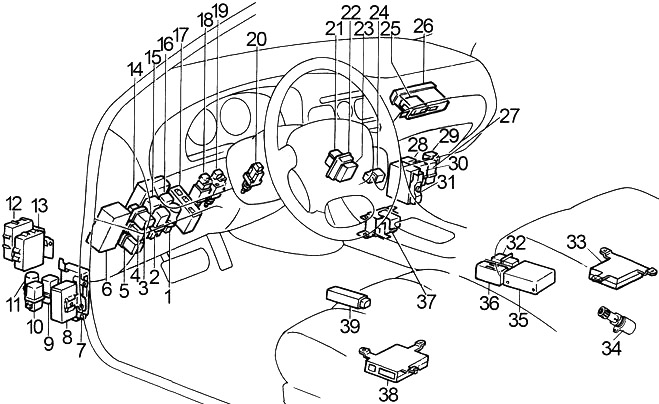

1994-1996

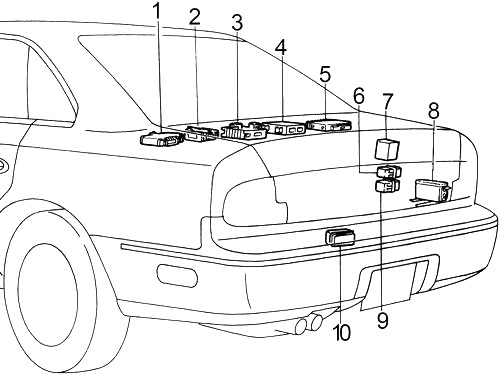

- Disjuntor (fechadura da porta, tomada eléctrica )
- Unidade flash ligada
- Relé acessório №2
- Relé acessório №1
- Relé de ignição №1
- Caixa de fusíveis
- Módulo de controlo de transmissão (MTC)
- 1990-1993: Temporizador de fecho de porta №1
- 1990-1993: Relé de janela eléctrica
- Relé de desembaciador da janela traseira
- Interruptor automático (janela de energia, tecto de abrir)
- 1990-1993: Unidade de controlo de tempo
- Unidade de controlo de fecho de turno
- Sensor de faróis
- Relé de ignição №2
- 1990-1994: Relé para sinal de aviso de roubo audível
- 1990-1993: Unidade de controlo automático do posicionador de accionamento
- Interruptor da lâmpada de paragem
- Interruptor de travagem do dispositivo de controlo automático da velocidade (ASCD)
- Interruptor de ejecção
- Resistor (Alternador)
- Unidade de controlo automático de velocidade (ASCD)
- Unidade de controlo da direcção assistida
- Relé de motor soprador (alta velocidade)
- 1990-1993: Unidade de controlo de aviso de roubo
- 1990-1993: Unidade de controlo ABS ou unidade de controlo TCS
- Relé amplificador de áudio
- Módulo de controlo do motor (ECM) relé
- 1990-1994: Relé de bobina de ignição
- 1990-1995: Relé de sinal sonoro de aviso de roubo n.º 2
- Módulo de controlo do motor (ECM)
- 1990-1993: Fechadura de portas
- Assento eléctrico direito
- Sensor de velocidade (extensão traseira)
- Unidade de controlo de airbag
- 1990-1993: Temporizador de fecho de porta №2
- 1990-1994: Sensor de túnel e sensor de segurança
- Assento eléctrico esquerdo
- 1990-1993: Elevador de janela eléctrico
- 1994-1996: Relé de luz nevoeiro
- 1994-1996: Lâmpada de relé cortesia de
- 1994-1996: Estafeta de tejadilho
- 1994-1996: Relé multifunções de controlo remoto
- 1994-1996: Relé multifuncional de controlo remoto
- 1994-1996: Módulo de controlo corporal (BCM)
- 1996: Dispositivo de controlo automático de velocidade (ASCD) relé de retenção
- 1994-1996: Módulo de controlo de aceleração (MTC)
- 1994-1996: Intensificação do ar condicionado automotivo
- 1996: Relé de aviso de roubo nº 3
- Unidade de controlo TCS ou unidade de controlo ABS
- 1990-1993: amplificador traseiro (áudio)
1994-1996: Unidade de Controlo Multi-Remota - Módulo de controlo da bomba de combustível (FPCM)
- 1990-1994: Unidade de controlo de direcção activa de alto desempenho (HICAS).
- 1990-1995: Unidade de controlo de suspensão activa
- Relé de bomba de combustível
- Interruptor temporizador de antenas
- 1994-1996: Comutador automático de CDs
- 1990-1993: Relé de lâmpada de cortesia
- Paragem e sensor de luz traseira

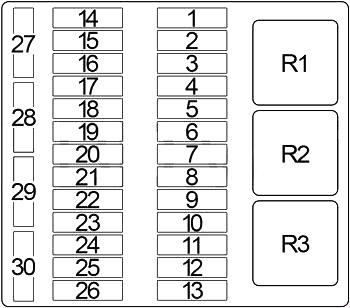

Diagrama da caixa de fusíveis no compartimento do passageiro
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | 1994-1996: ABS/TCS |
| 10 | 1990-1993: Interruptor de travagem (luzes de inversão), módulo de controlo de transmissão (TCM), unidade de controlo TCS, sistema de aviso de roubo, interruptor de posição parn/neutro | |
| 2 | 10 | 1994-1996: Interruptor inibidor (lâmpadas de inversão), módulo de controlo da transmissão (TCM), unidade de controlo TCS, unidade de controlo do dispositivo de controlo automático de velocidade (ASCD), relé de aviso de roubo 3, interruptor de posição parn/neutro |
| 10 | 1990-1993: Aparelho de ar condicionado, unidade de controlo de luz do dia | |
| 3 | 15 | 1994-1996: Relé de bomba de combustível, módulo de controlo de bomba de combustível (FPCM) |
| 10 | 1990-1993: Receptor (telefone), auscultador | |
| 4 | 15 | 1995-1996: Sensores de oxigénio aquecido, sensores de relação ar/combustível, válvula solenóide de controlo de marcha lenta, válvula de controlo de volume EGR |
| 10 | 1994: Unidade de controlo de direcção activa de alto desempenho (HICAS) | |
| 15 | 1990-1993: Motor do ventilador | |
| 5 | 10 | 1994-1996: Unidade de controlo de airbag |
| 15 | 1990-1993: Motor do ventilador | |
| 6 | 20 | 1990-1993: Motor limpador de pára-brisas, interruptor limpador de pára-brisas, motor lavador de pára-brisas, unidade de controlo de tempo |
| 7 | 15 | 1994-1996: Motor do ventilador |
| 10 | 1990-1993: Módulo de controlo do motor (ECM), Sistema de direcção activa de alto desempenho (HICAS) | |
| 8 | 15 | 1994-1996: Motor do ventilador |
| 15 | 1990-1993: Relé de bomba de combustível, módulo de controlo de bomba de combustível (FPCM) | |
| 9 | 10 | Rádio, comutador automático de CD, temporizador de antena de potência |
| 10 | 10 | Módulo de controlo de carroçaria (BCM), unidade de controlo de espelho de porta, unidade de controlo de visualização de informação de diagnóstico, posicionador automático de condução |
| 11 | 20 | Acendedor de cigarros traseiro (esquerda e direita) |
| 12 | 15 | Isqueiro |
| 13 | 10 | 1994-1996: Relé de cancelamento de luz diurna, unidade de controlo de luz diurna, ar condicionado, ventilador de arrefecimento |
| 15 | 1990-1993: Interruptor da luz de paragem, sensor da luz de paragem e da luz traseira, unidade de controlo de visualização de informação de diagnóstico, unidade de controlo do dispositivo de controlo automático de velocidade (ASCD), suspensão activa, direcção assistida, unidade de controlo de direcção activa de alto desempenho (HICAS) | |
| 14 | 20 | 1994-1996: Relé de desembaciador da janela traseira |
| 10 | 1990-1993: Rádio, comutador automático de CD, temporizador de antena de potência, relógio, unidade de controlo de visualização de informação de diagnóstico, receptor de direcção (telefone), banco eléctrico, iluminação do buraco da fechadura, unidade de controlo de airbag, unidade de controlo de TCS, unidade de controlo de direcção activa de alta capacidade ( HICAS), amplificador automático de ar condicionado, posicionador de accionamento automático | |
| 15 | 20 | Relé de desembaciador da janela traseira |
| 16 | 10 | 1994-1996: Receptor (telefone), auscultador |
| 20 | 1990-1993: Relé do desembaçador da janela traseira | |
| 17 | 20 | 1994-1996: Relé amplificador de áudio |
| 15 | 1990-1993: Suspensão activa | |
| 18 | 15 | 1994-1996: Interruptor da luz de paragem, sensor da luz de paragem e da luz traseira, unidade de controlo de visualização de informações de diagnóstico, unidade de controlo do dispositivo de controlo automático da velocidade (ASCD) |
| 20 | 1990-1993: Relé amplificador de áudio | |
| 19 | 10 | 1994-1996: Módulo de controlo de carroçaria (BCM), interruptor de chave, fechadura de porta, sinal de aviso, posicionador de accionamento automático |
| 20 | 10 | 1994-1996: Módulo de Controlo Corporal (BCM), assento eléctrico, janela eléctrica, iluminação do buraco da fechadura |
| 10 | 1990-1993: Medidor combinado, conector de ligação de dados, unidade de controlo de visualização de informações de diagnóstico, aviso sonoro, cinto de segurança, posicionador automático de condução, relé de desembaciador do vidro traseiro, espelho interior anti-faísca automático, fecho de porta eléctrico, unidade de controlo de tempo, direcção assistida, TCS | |
| 21 | 10 | 1994-1996: Rádio, carregador de CD, temporizador de antena eléctrica, relógio, unidade de controlo de visualização de informação de diagnóstico, receptor de direcção (telefone), janela dianteira de energia (RH), janela traseira de energia, unidade de controlo remoto multifunções, luz de fechadura, ar condicionado |
| 10 | 1990-1993: Paragem de emergência (módulo combinado de flash), relé multifunções, relé multifunções de comando à distância, interruptor indicador, indicador, unidade de comando multifunções | |
| 22 | 10 | 1994-1996: Actuador de abertura da tampa do depósito de combustível, actuador de abertura da tampa da bagageira, unidade de controlo remoto múltiplo |
| 10 | 1990-1993: Unidade de controlo de airbag | |
| 23 | 10 | 1994-1995: Suspensão activa |
| 15 | 1990-1993: Sistema de fecho por turnos, interruptor de chave | |
| 24 | 10 | 1994-1996: 1996: Interruptor de perigo (módulo combinado de pisca-pisca) |
| 10 | 1990-1993: Receptor (telefone), auscultador | |
| 25 | 10 | 1994-1996: Medidor combinado, conector de ligação de dados, resistência do alternador, unidade de controlo de visualização de informações de diagnóstico, módulo de controlo da carroçaria (BCM), sinal de aviso, cinto de segurança, posicionador automático de accionamento, interruptor de fivela, interruptor de porta, relé de tejadilho, relé de desembaciamento do vidro traseiro, espelho interior automático para evitar o encandeamento, dispositivo de fecho eléctrico da porta |
| 10 | 1990-1993: Actuador de abertura da tampa do depósito de combustível, actuador de abertura da tampa da bagageira | |
| 26 | 10 | Medidor combinado, interruptor principal de controlo automático de velocidade (ASCD), relé de retenção ASCD, unidade de controlo ASCD, relé de posição neutra/de estacionamento, módulo de controlo do motor (ECM) |
| 27 | 15 | 1990-1995: Suspensão activa |
| 28 | 15 | 1994-1996: Assento aquecido, banco regulável electricamente (esquerda/direita) |
| 10 | 1990-1993: Sistema de direcção activa de alto desempenho (HICAS), velocímetro | |
| 29 | 20 | 1994-1996: Motor limpador de pára-brisas, interruptor limpador de pára-brisas, motor lavador, módulo de controlo de carroçaria (BCM) |
| 10 | 1990-1993: ABS | |
| 30 | 15 | 1995-1996: Injectores |
| 10 | 1990-1993: Lâmpadas marcadoras, lâmpadas marcadoras laterais, lâmpadas traseiras, lâmpadas de matrícula, sensor de stop e de luz traseira, módulo de relé de faróis, interruptor de iluminação, lâmpada do porta-luvas, módulo de controlo do corpo (BCM), aviso sonoro, interruptor de controlo de iluminação, iluminação : (Medidor combinado, cinzeiro, dispositivo automático de controlo de velocidade (ASCD) Interruptor principal, interruptor do desembaçador do vidro traseiro, acendedor de cigarros, interruptor TCS, interruptor principal do pára-brisas, interruptor de primeira posição, painel de interruptor do ar condicionado, interruptor de perigo, relógio, interruptor do espelho exterior, rádio, interruptor do banco aquecido, espelho interior automático anti-faísca, interruptor eléctrico do vidro) | |
| R1 | Acessórios (№2) | |
| R2 | Acessórios (№1) | |
| R3 | Ignição (№1) | |
Compartimento do motor

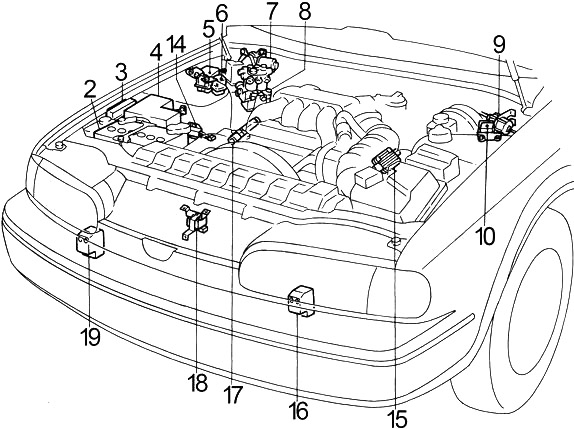

1990-1993

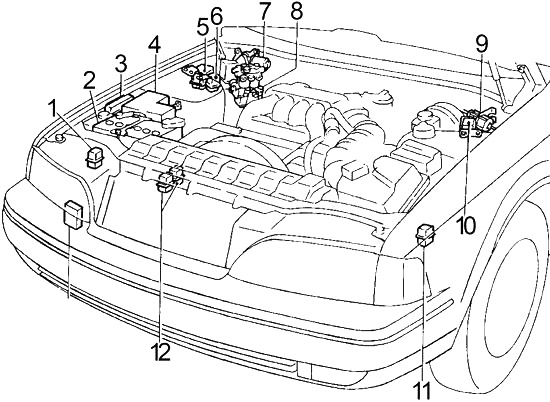

1994-1996
- 1994-1996: relé do ventilador de arrefecimento
- Bateria
- Módulo de relé de faróis
- Caixa de fusíveis
- Amplificador limpador de pára-brisas
- Estafeta de arranque
- Motor do limpador de pára-brisas
- Actuador ABS
- Actuador para o dispositivo de controlo automático de velocidade (ASCD)
- Bomba ASCD
- 1994-1996: Estafeta de cancelamento de luz do dia
- 1994-1996: Estafeta TCS
- 1994-1996: Unidade de controlo da luz diurna
- 1990-1993: Resistência de abandono
- 1990-1995: Montagem do transistor de potência (esquerda)
- 1990-1992: Sensor de zona de colisão esquerda
- 1990-1995: Módulo transistor de potência (à direita)
- 1990-1994: Sensor de zona de colisão central
1992-1993: Relé de ventilador de arrefecimento - 1990-1992: Sensor de zona de colisão direita
Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| 31 | 15 | Farol direito, módulo de relé de farol, módulo de controlo de luz diurna contínua, interruptor de iluminação, relé de aviso de roubo 1, módulo de controlo de corpo (BCM) |
| 32 | 15 | Farol esquerdo, módulo de relé de faróis, módulo de controlo de luz diurna contínua, relé de luz de nevoeiro, interruptor de iluminação, relé de aviso de roubo 1 |
| 33 | 15 | 1994-1996: relé de buzina, interruptor de controlo automático de velocidade (ASCD), módulo de controlo de corpo (BCM) |
| 10 | 1990-1993: Relé de buzina, sistema de aviso de roubo | |
| 34 | 10 | Interruptor de perigo (pisca-pisca combinado), relé multifunções de controlo remoto, relé multifunções de controlo remoto, interruptor indicador, indicador, unidade de controlo multifunções |
| 35 | 10 | 1996: relé de aviso de roubo 2 (buzina), interruptor de controlo automático de velocidade (ASCD), módulo de controlo de corpo (BCM) |
| 36 | 10 | 1994-1996: Alternador |
| 37 | 10 | 1994-1996: Lâmpadas marcadoras, lâmpadas marcadoras laterais, lâmpadas traseiras, lâmpadas de matrícula, sensor de stop e de luz traseira, módulo de relé de faróis, interruptor de iluminação, lâmpada do porta-luvas, módulo de controlo do corpo (BCM), aviso sonoro, interruptor de controlo de iluminação, iluminação : (Medidor combinado, cinzeiro, dispositivo automático de controlo de velocidade (ASCD) Interruptor principal, interruptor do desembaçador do vidro traseiro, acendedor de cigarros, interruptor TCS, interruptor principal do pára-brisas, interruptor de primeira posição, painel de interruptor do ar condicionado, interruptor de perigo, relógio, interruptor do espelho exterior, rádio, interruptor do banco aquecido, espelho interior automático anti-faísca, interruptor eléctrico do vidro) |
| 15 | 1990-1993: Módulo de relé de faróis | |
| 38 | 10 | Candeeiro interior, candeeiro do porta-bagagens, candeeiros de pé, candeeiros pontuais, luz de chave, relé de lâmpada de cortesia (candeeiros de cortesia), módulo de controlo de corpo (BCM), interruptor de controlo de luz, interruptor de porta, contador combinado (campainha) |
| 39 | 15 | 1994-1996: Relé de luz nevoeiro |
| 40 | 10 | Relé de aviso de roubo 2 (arranque), relé de arranque, relé de cancelamento de luz diurna contínua, unidade de controlo de luz diurna contínua, interruptor do travão de estacionamento, módulo de controlo do motor (ECM) |
| 41 | 10 | 1994-1996: Receptor (telefone) |
| 10 | Alternador | |
| 42 | 20 | TCS |
| 43 | 20 | ABS/TCS |
| A | 120 | Alternador, Fusível: “D”, “G”, “M”, “36” |
| B | – | – |
| C | 100 | Rastilhos: “14”, “15”, “31”, “32”, “33”, “34”, “35”, “37”, “38” |
| D | 30 | Relé acessório 2 (Fusíveis: “7”, “8”) |
| E | 30 | ABS/TCS |
| F | 25 | Interruptor automático (janela eléctrica, tecto de abrir), interruptor automático (fechadura da porta, banco eléctrico) |
| G | 75 | Relé acessório 1 (Fusíveis: “10”, “11”, “12”, “29”), Relé de ignição 1 (Fusíveis: “13”, “16”, “24”, “25”, “26”), Relé de ignição 2 (Fusíveis: “1”, “2”, “28”), Fusíveis: “E”, “F”, “J”, “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”, “43” |
| H | – | – |
| I | 30 | Interruptor de ignição, relé de arranque, interruptor inibidor, relé da bomba de combustível, módulo de controlo da bomba de combustível (FPCM) |
| J | 30 | TCS |
| K | 25 | Módulo de controlo do motor (ECM), módulo de controlo da transmissão (TCM), sensor de fluxo de ar de massa, conector de ligação de dados, sensor de posição da árvore de cames (CMPS) |
| L | 25 | 1996: Módulo de controlo de carroçaria (BCM), posicionador de accionamento automático |
| 25 | 1990-1994: Módulo de controlo do motor (ECM) | |
| M | 30 | 1992-1996: Ventilador de arrefecimento |
| 25 | 1990-1991: Ventilador de arrefecimento | |
| R1 | Ar condicionado | |
| R2 | Posição de parque/neutro | |
| R3 | 1990-1995: Manutenção do dispositivo de controlo automático de velocidade (ASCD) | |
| 1996: Aviso de roubo (№2) | ||
| R4 | Ventilador de arrefecimento | |
| R5 | Aviso de roubo (№1) | |
| R6 | Trompa | |
