Mercedes-Benz 190E (1990) – diagrama da caixa de fusíveis
Ano de produção: 1990.
Fusível de isqueiro (tomada de corrente) num Mercedes 190E (1990). é o fusível 19 na caixa de fusíveis.

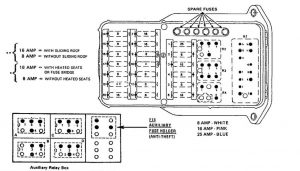

Painel de fusíveis
| Número | Descrição |
| A | Relé de tomada K6 |
| B | F13 Porta-fusíveis auxiliares (bancos eléctricos) |
| C | |
| D | Farol K2 – relé lavador |
| R1 | Relé combinado N10) (temporizador de descongelamento traseiro, limpa pára-brisas/lava pára-brisas, pisca-pisca / sinal de mudança de direcção) |
| R2 | K4 relé elevatório de janelas |
| R3 | K10 Relé auxiliar de ventilador pré-resistor |
| R4 | Não utilizado |
| 1 | K9 Relé de ventilador auxiliar (modelo 201,128) |
| relé K8 / 1 para duplo ventilador auxiliar (modelo (201,128) | |
| 2 | Para os números finais de chassis 1A 313825 e 1F 229814 n.º de fusíveis. 9 |
| 15 A ponte entre os fusíveis nº. 9 e 10 foi removida e instalada | |
| Número | Amps [A] | Circuito protegido | Ligação ao circuito |
| 1 | Ventilador/ventilador de arrefecimento adicional, controlo tempático, pontapé de saída da caixa de velocidades | 15X | |
| 2 | 8 | Ventilador auxiliar/ventilador de arrefecimento, controlo tempático | 15 |
| 3 | 16 | Ventilador auxiliar/ventilador de arrefecimento | 30 |
| 4 | 8 | Faróis (farol alto esquerdo) | 56a |
| 5 | 8 | Faróis (faróis altos à direita) | 56a |
| 6 | 16 | Nevoeiro traseiro | 30 |
| 7 | 16 | Vidros eléctricos (esquerda à frente / direita atrás) | 15R |
| 9 | 8 | Sistema de travagem antibloqueio, luzes de perigo, controlo de cruzeiro, indicadores, luz de paragem, indicadores de aviso | 15 |
| 10 | 8 sem assentos aquecidos | Sistema de alarme anti-roubo, ventilador auxiliar/ventoinha de arrefecimento, controlo de cruzeiro, protecção de sobrecarga do motor, recirculação de gases de escape, bancos aquecidos, bancos ortopédicos, espelhos exteriores aquecidos, espelho exterior direito, tacómetro, corte de ignição, limpa pára-brisas/lava pára-brisas | 15 |
| 16 com assentos aquecidos ou ponte de fusíveis | |||
| 11 | 8 | Trompa, Controlo Tempático, Sinais de Volta, Sistema de aviso | 15 |
| 12 | 8 | Sistema de alarme anti-roubo, fecho centralizado, luzes extras, bancos eléctricos | 30 |
| 13 | 8 | Antena automática, relógio, luzes nocturnas, luzes de perigo, rádio, luz de tronco, sistema de aviso | 30 |
| 14 | 8 | Iluminação: instrumento, painel de instrumentos / consola central, limpa pára-brisas / lavador de faróis,
Lâmpadas: Estacionamento / Pisca / Registo / Mudança de velocidades, Sistema de aviso. |
58R |
| 15 | 8 | Lâmpadas: Luzes de estacionamento / Luzes traseiras / Marcador lateral / Registo. | 58L |
| 16 | 8 | Luzes de nevoeiro | 58L |
| 17 | 8 | Faróis (luz de cruzamento à direita) | 56b |
| 18 | 8 | Faróis (faróis mergulhados à esquerda) | 56b |
| 19 | 8 sem tecto | Acendedor de charutos, luz do porta-luvas, rádio, desembaçador traseiro, tejadilho deslizante | 15R |
| 16 | |||
| 20 | 16 | Faróis, limpa/lava pára-brisas, limpa/lava pára-brisas | 15R |
| 21 | 25 | Interruptores dos bancos eléctricos dianteiros: altura dianteira, traseira dianteira | 15R / 30 |
| 22 | 25 | Interruptores dos bancos eléctricos dianteiros: traseiro alto, traseiro baixo | 15R / 30 |
