Diagramas de fusíveis e caixas de relé – Mitsubishi Fuso Canter 7
Aplica-se a veículos fabricados ao longo dos anos:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011.

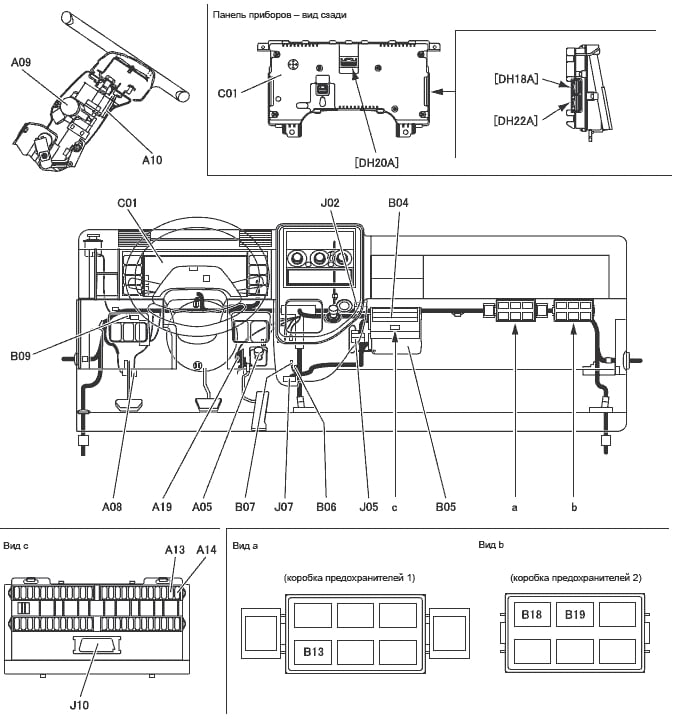

Descrição
Um potenciómetro de controlo de velocidade 05 de marcha lenta
Um interruptor de embraiagem 08
Um interruptor de arranque 09
Uma combinação de 10 interruptores
Um conector de diagnóstico 13
Uma supressão de memória de 14
Um sensor de posição do pedal do acelerador de 19
C 01 painel de bordo
J 02 conector de ligação
J 10 aparelho conector multifunções testador
B 04 caixa de fusíveis
B 05 motor ECU
B 06 Diodo
B 07 Resistor CAN
B 09 Resistor para ajustar o número de injecções de combustível
B 13 Relé de segurança
B 18 relé de paragem de emissões de ABS
B 19 Vela de incandescência de relé

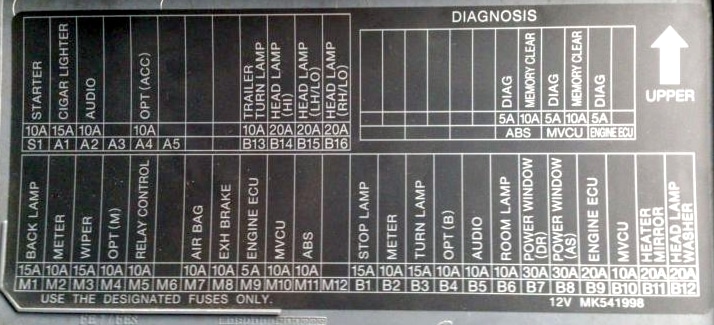

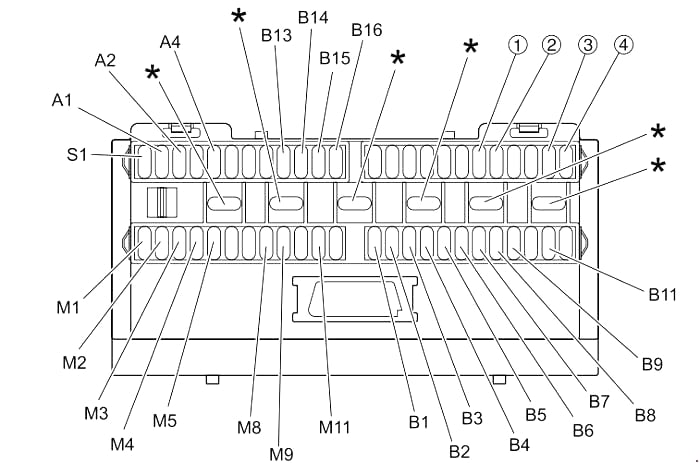

Caixa de fusíveis
| Número | Descrição |
| A1 | Acendedor de cigarros 10A |
| A2 | Trompa 10A |
| A4 | 10A Fonte de alimentação adicional (ignição ACC) |
| V 1 | 15A Luz indicadora de travagem |
| V 2 | 10A Conjunto de Instrumentos (EURO-3);
Medidor de caudal (EURO-4). |
| B 3 | 15A Indicadores de direcção |
| B 4 | 10A Fonte de alimentação suplementar (o circuito está directamente ligado à bateria) |
| B 5 | Trompa 10A |
| B 6 | 10A Luz interior |
| B 7 | 25A Elevador eléctrico de janelas (condutor) |
| AT 8 | 25A Elevador eléctrico de janelas (passageiro) |
| W 9 | Motor ECU 20A |
| B11 | 15A Espelhos aquecidos |
| B13 | Testador de conectores de diagnóstico 15A |
| B14 | 15A Faróis (farol alto). |
| B15 | 10A Farol esquerdo (feixe baixo) |
| B16 | 10A Farol direito (feixe baixo) |
| B25 | 15A Luzes traseiras |
| B26 | 15A Luzes traseiras de nevoeiro |
| B27 | 10A Sinal sonoro |
| B28 | Ar condicionado 5A |
| B29 | 15A Ventilador do condensador do ar condicionado |
| BZ0 | 15A Ventilador de ar condicionado;
Aquecedor ventilador. |
| B33 | 15A Aquecedor de combustível |
| B36 | 20A Motor de recirculação de gás de exaustão;
Unidade de controlo do motor. |
| M1 | 10A Luzes de inversão de marcha atrás |
| M2 | 10A Conjunto de Instrumentos (EURO-3);
Medidor de caudal (EURO-4). |
| M3 | 15A Limpador de pára-brisas e lavador de pára-brisas |
| М4 | 10A fonte de alimentação auxiliar (circuito de interruptor de ignição ligado) |
| M5 | 10A Relé de controlo de recirculação de gases de escape |
| М8 | 10A travão de escape |
| M9 | Motor ECU 5A |
| M11 | 10A ABS |
| S1 | 10A Iniciador |
| * | Rastilho de reserva |
| 1 | 5A Eliminação de falhas ABS (diagnósticos) |
| 2 | 10A ABS troubleshooting (memória limpa) |
| 3 | 5A Resolução de problemas do motor ECU (diagnósticos) |
| 4 | Resolução de problemas do motor 10A ECU (memória limpa). |

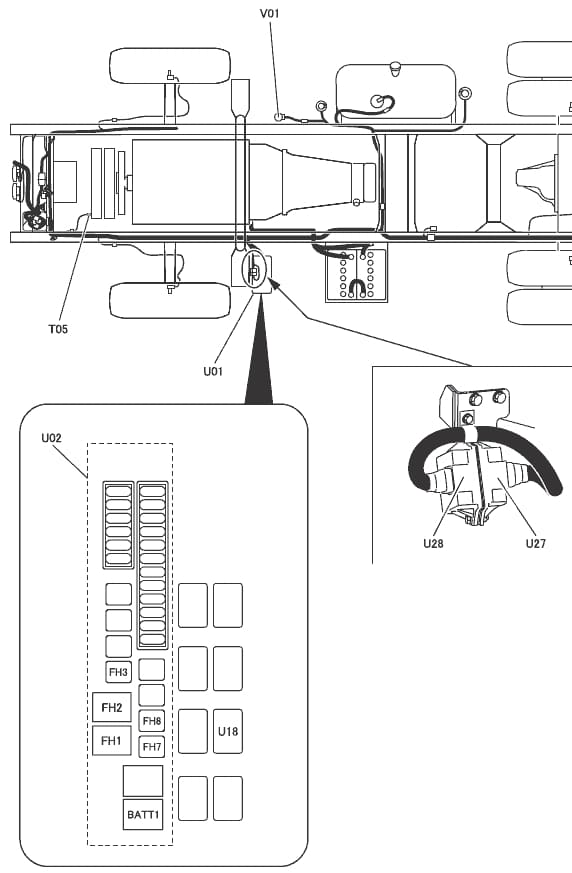

Caixa ao lado da bateria
Outra unidade está ligada ao exterior do carro ao lado da bateria.
| Número | Descrição |
| B25 | 15A Luzes traseiras |
| B26 | 15A Luzes traseiras de nevoeiro |
| B27 | 10A sinal sonoro |
| B28 | Ar condicionado 5A |
| B29 | 15A Ventilador do condensador do ar condicionado |
| BZ0 | 15A Ventilador de ar condicionado;
Aquecedor ventilador. |
| B33 | 15A Aquecedor de combustível |
| B36 | 20A Motor de recirculação de gás de exaustão;
Unidade de controlo do motor. |
| FH1 | Caixa de fusíveis 60A (S1, A1-A4, M1-M12) |
| FH2 | Caixa de fusíveis 60A (B1-B11) |
| FH3 | Caixa de fusíveis 30A (B13-B16) |
| FH7 | Motor ABS 30A |
| FH8 | Interruptor electromagnético ABS 30A |
| BATT1 | 120A alternador |

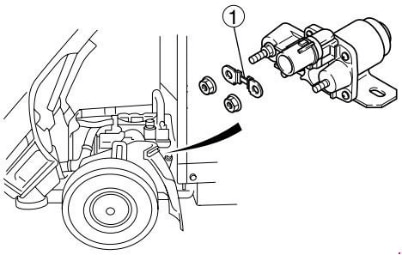

Se o motor estiver equipado com um sistema de aquecimento e luz indicadora e não se acender em tempo frio, verificar se o fusível do relé de calor (1) está queimado. Se estiver queimado, desligar o (-) fio da bateria e substituir o fusível por um novo 127A.
