Diagramas de fusíveis e caixas de relés – Mitsubishi i-MiEV
Aplica-se a veículos fabricados ao longo dos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Caixa de fusíveis do painel de instrumentos
O bloco de fusíveis no compartimento de passageiros está localizado debaixo do painel de instrumentos em frente do banco do condutor, no local indicado. Carregue no apanhado (A) e retire a tampa do fusível (B).
| Número | Descrição | Amps [A] |
|---|---|---|
| 1 | Candeeiro de cauda (esquerda) | 7,5 |
| 2 | Tomada de isqueiro/acessador de cigarros | 15 |
| 3 | – | – |
| 4 | Arrancador | 7,5 |
| 5 | Amplificador de sistema de áudio | 20 |
| 6 | – | – |
| 7 | Candeeiro de cauda (à direita) | 7,5 |
| 8 | Espelhos retrovisores externos | 7,5 |
| 9 | Unidade de controlo (unidade de motor eléctrico) | 7,5 |
| 10 | Unidade de controlo | 7,5 |
| 11 | Luz de nevoeiro traseiro | 10 |
| 12 | Sistema de fecho de porta central | 15 |
| 13 | Candeeiro de sala | 10 |
| 14 | Limpa-vidros traseiro | 15 |
| 15 | Contador | 7,5 |
| 16 | Estafeta | 7,5 |
| 17 | Assento aquecido | 20 |
| 18 | Opção | 10 |
| 19 | Espelho exterior aquecido | 7,5 |
| 20 | Limpadores | 20 |
| 21 | Luzes de inversão de marcha atrás | 7,5 |
| 22 | Fogger | 30 |
| 23 | Aquecedor | 30 |
| 24 | Bateria auxiliar | 30 |
| 25 | Rádio | 10 |
| 26 | Unidade controlada electronicamente | 15 |
| 27 | Unidade controlada electronicamente | 7,5 |
Caixa de fusíveis no compartimento do motor

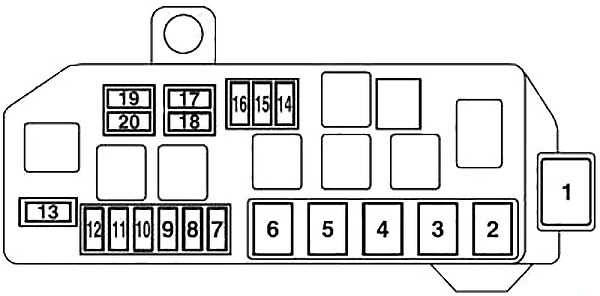

O bloco de fusíveis está localizado debaixo da capota, como mostrado. Carregue na captura (A) e retire a capa.
| Número | Descrição | Amps [A] |
|---|---|---|
| 1 | – | – |
| 2 | Bateria auxiliar | 30 |
| 3 | Interruptor do motor eléctrico | 40 |
| 4 | Motor do ventilador do radiador | 40 |
| 5 | Controlo eléctrico de janelas | 40 |
| 6 | Travão de vácuo eléctrico | 30 |
| 7 | Controlo da unidade do motor eléctrico | 15 |
| 8 | Luzes de paragem | 15 |
| 9 | Faróis de nevoeiro dianteiros | 15 |
| 10 | Bomba de água (unidade com motor eléctrico) | 15 |
| 11 | Carregamento | 10 |
| 12 | Centelha de advertência | 10 |
| 13 | buzina | 10 |
| 14 | Luzes diurnas permanentes | 10 |
| 15 | Motor do ventilador de arrefecimento da bateria de tracção | 15 |
| 16 | Bomba de água (ar condicionado) | 10 |
| 17 | Faróis de feixe de cruzamento (direita) | 20 |
| 18 | Farol de feixe de cruzamento (esquerda) | 20 |
| 19 | Semáforo (à direita) | 10 |
| 20 | Farol de feixe alto (esquerda) | 10 |
