Diagramas de fusíveis e caixas de relés – Nissan Almera Tino (V10)
Aplica-se a veículos fabricados ao longo dos anos:
1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006.

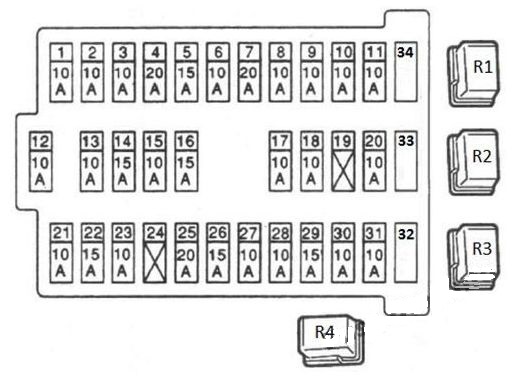

Compartimento do passageiro
Localizado no tablier atrás da tampa protectora. No verso está uma descrição actualizada da finalidade dos fusíveis.
Descrição
Disjuntores
- Espelhos 10A
- 10A luzes de travão
- 15A tomada de alimentação
- 7.5А Para electricidade adicional
- 15A Alarme e indicadores de direcção
- 10A Para electricidade adicional
- 20A Janela traseira aquecida
- Sensor de oxigénio 10A
- 10A Acessórios de fornecimento adicionais
- 10A Pacote Eléctrico
- 10A Controlador de transmissão automática
- 10A ECU (isto é, controlo de todos os sinais de mudança de direcção, retroiluminação e potência do painel principal, iluminação do painel onde se encontra o fogão)
- 10A Lâmpada interior
- 15A Motor do ventilador de interior (aquecedor/ar condicionado)
- Ar condicionado 10A
- 15A Motor do ventilador de interior (aquecedor/ar condicionado)
- 10A Sistema de injecção de combustível
- 10A airbags
- 20A Acessórios de potência adicional
- Controlador de motor 10A
- 10A Sinal de partida
- Acendedor de cigarros 15A
- Não utilizado
- 20A Acessórios de fornecimento de energia adicional
- 20A Limpa pára-brisas
- 7.5А Para electricidade adicional
- 15A Pára-brisas e/ou lava-vidros traseiro (no interruptor da coluna de direcção)
- 15A Arruela da janela traseira
- 15A bomba de gasolina
- 10A Velocímetro, taquímetro, indicadores de temperatura e nível de combustível
- 10А ABS
- Reserva 10A
- 15A reserva
- 20A reserva
Relé frontal
- R1 Relé de farol
- R2 Relé de controlo de aceleração
- R3 Relé de pára-brisas eléctrico
- Relé de luz de nevoeiro traseiro R4

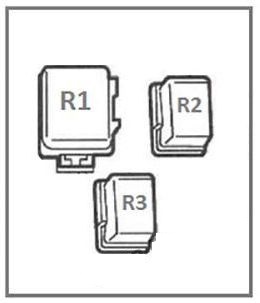

Relés no lado
- Relé de ignição R1
- R2 Relé de motor soprador
- Relé R3 para equipamento adicional (acessórios eléctricos)
Compartimento do motor

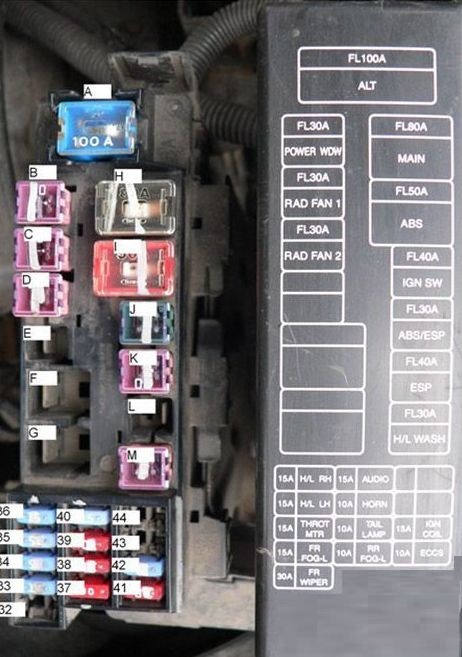

Caixa de fusíveis
Localizado ao lado da bateria.
Gasolina
Descrição
- Gerador 100A (carregamento da bateria)
- Vidros eléctricos 40A
- Com controlador de ventilador de refrigeração 40A
- D 40A controlador do ventilador de arrefecimento
- E 30A para motores diesel
- F 60A para motores diesel
- G 80A para motores diesel
- H Fonte de alimentação principal 80A, circuito de terra
- I 50A ABS
- J 30A para interruptor de ignição da bateria
- К 30А ABS/ESP
- Motor ESP L 30A
- Lava faróis M 30A
- 32 20A Arruela da janela traseira
- 33 15A Lâmpadas de nevoeiro
- 34 15A Actuador eléctrico e relé para acelerador eléctrico
- 35 15A Faróis, luzes diurnas permanentes
- 36 15A Faróis, luzes diurnas permanentes
- 37 10A Luz de nevoeiro traseiro
- 38 10A Dimensões, luz de placa numérica
- 39 10A Klaxon, carregamento da bateria (corrente de excitação para o gerador a partir da bateria)
- 40 15A Áudio, navegação, ecrã LCD
- 41 10A Sistema de gestão do motor
- 42 10A Bobina de ignição
- 43 10A USR
- 44 20A Motor ECU

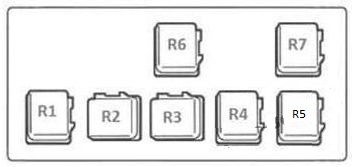

Caixa de retransmissão
Localizado na ala direita, junto ao barril de fluido da máquina de lavar.
Descrição
- R1 3º relé do ventilador do radiador (25221E)
- R2 Tambor de PTF frontal (25224QA)
- R3 E6 relé de ar condicionado (25224D)
- R4 relé de buzina (25620)
- R5 Relé do ventilador do radiador (25224J)
- R6 Faróis, luzes (25224A)
- Arrancador R7 (25224G)
