Diagramas de fusíveis e caixas de relé – Nissan Sentra
Aplica-se a veículos fabricados ao longo dos anos:
1990, 1991, 1992, 1993, 1994.

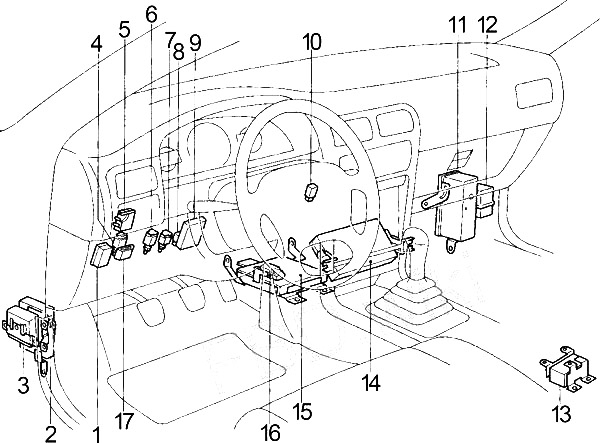

Compartimento do passageiro
- Caixa de fusíveis
- Unidade de controlo de transmissão automática
- Unidade de controlo da luz do dia
- Interruptor de embreagem
- Unidade de controlo de fecho de turno
- Interruptor da lâmpada de paragem
- Interruptor de cancelamento ASCD
- relé de retenção ASCD
- Unidade de controlo ASCD
- Unidade flash ligada
- Unidade de controlo de ABS
- Relé de ignição 3 (sem tecto de abrir)
Relé de tejadilho - Sensor de túnel e sensor de segurança
- Unidade de controlo de airbag
- Módulo de Controlo de Motores (ECM / ECCS).
- Relé do módulo de controlo do motor (ECM / ECCS).
- Unidade de controlo de tempo

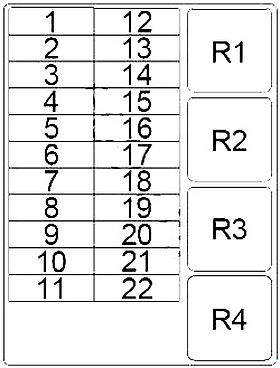

Diagrama da caixa de fusíveis do painel de instrumentos
O bloco de fusíveis está localizado atrás da tampa do painel de instrumentos.
| Número | Amps [A] | Circuito protegido |
|---|---|---|
| 1 | 10 | Medidor, luz de aviso, sistema de controlo de luz diurna contínua, desembaçador da janela traseira, ASCD, luz de reserva, relé de controlo de lâmpada, módulo de controlo do motor (ECM / ECCS), sistema de bloqueio de turno A/T, unidade de controlo A/T |
| 2 | 10 | Acender a luz indicadora |
| 3 | 10 | Relé de ignição 3, relé de teto solar, sistema de controle de tempo, ASCD, ar condicionado, sistema de vidros eléctricos, sistema de cintos de segurança automáticos de 2 pontos motorizados, sistema de fecho de porta |
| 4 | 10 | Sistema de airbag |
| 5 | 15 | Isqueiro |
| 6 | 10 | Espelho exterior, ar condicionado |
| 7 | 20 | Limpador e lavador de pára-brisas frontal |
| 8 | 10 | Som, luz, relógio, módulo de controlo do motor (ECM / ECCS) |
| 9 | 10 | Sistema de controlo da luz diurna, módulo de controlo do motor (ECM / ECCS) |
| 10 | 15 | Motor do ventilador |
| 11 | 15 | Motor do ventilador |
| 12 | 10 | Luz de aviso de perigo |
| 13 | 15 | Luz de stop, luz de nevoeiro frontal |
| 14 | 10 | Sistema de controlo de tempo, módulo de controlo do motor (ECM / ECCS), sistema de bloqueio de turno A/T |
| 15 | 10 | Lâmpada interior, lâmpada de tronco, relógio, sistema de controlo de tempo, aviso sonoro, sistema automático de cinto de segurança de 2 pontos, sistema automático de cinto de segurança de 3 pontos fixo, som, sistema de airbag |
| 16 | 10 | Ar condicionado, unidade de controlo A/T |
| 17 | 10 | Candeeiro de cauda, candeeiro de marcador lateral, candeeiro de luz, candeeiro de licença, candeeiro de iluminação, sistema de controlo de tempo |
| 18 | 15 | Luz de paragem, luz de paragem montada em altura, ASCD, sistema de bloqueio de turno A/T |
| 19 | 10 | Módulo de controlo do motor (ECM / ECCS), relé inibidor, ABS, ventilador de arrefecimento |
| 20 | 15 | Bomba de combustível |
| 21 | 20 | Vidro traseiro defogger |
| 22 | 20 | Vidro traseiro defogger |
| R1 | Vidro traseiro defogger | |
| R2 | Ignição 2 | |
| R3 | Acessório | |
| R4 | Ignição 1 | |

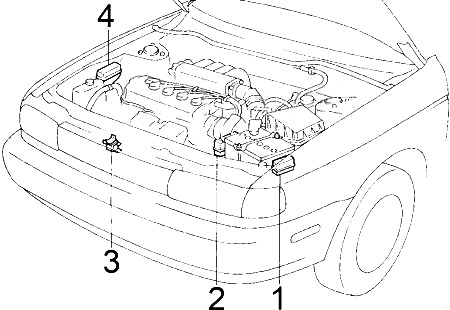

Compartimento do motor
- Caixa de fusíveis
- Caixa de retransmissão 1
- Sensor de zona de colisão frontal
- Caixa de retransmissão 2

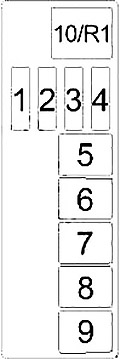

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | Farol direito, luz diurna contínua |
| 2 | 15 | Farol esquerdo, luz diurna contínua |
| 3 | 10 | Trompa |
| 4 | 20 | ABS |
| 5 | 30 | Ventilador de arrefecimento |
| 6 | 30 | ABS |
| 7 | 30 | Interruptor automático (sistema motorizado de dois pontos de cinto de segurança automático), interruptor automático (janela de energia, fechadura da porta, relé de tejadilho) |
| 8 | 30 | Interruptor de ignição, sistema de carregamento |
| 9 | 25 | Módulo de controlo do motor (ECCS) |
| 10 | Motor SR: Ventilador de arrefecimento | |
| R1 | Motor GA: buzina | |

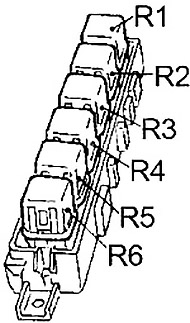

Caixa de retransmissão #1
| Número | Estafetas |
|---|---|
| R1 | Inibidor (transmissão automática) |
| Embraiagem (transmissão manual) | |
| R2 | Relé de ventilador de arrefecimento 1 (transmissão automática + motor SR) |
| Relé de ventilador de arrefecimento principal (excepto transmissão automática + motor SR) | |
| R3 | Relé de ventilador de arrefecimento 2 (transmissão automática + motor SR) |
| Relé do ventilador de arrefecimento principal (transmissão automática + motor GA) | |
| R4 | Bomba de combustível |
| R5 | Ar condicionado |
| R6 | Luz de nevoeiro frontal |
Caixa de retransmissão #2
| Número | Estafeta |
|---|---|
| R1 | Motor GA: buzina (excepto EUA) |
| R2 | Relé de ventilador de arrefecimento 3 (transmissão automática + motor SR) |
| R3 | Luz do dia |
