Porsche Boxster (986) (1996-2004) – diagrama da caixa de fusíveis
Ano de produção: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Fusível de isqueiro (tomada eléctrica) em Porsche Boxster (986) (1996-2004). é um rastilho D5 na caixa de fusíveis.

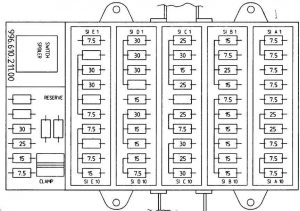

Caixa de fusíveis
| Número | Amps [A] | Descrição |
| A1 | 7,5 | até 1998: Semáforos – à direita |
| 15 | A partir de 1999:
Semáforo – Certo. |
|
| A2 | 7,5 | até 1998: Semáforos – esquerda |
| 15 | a partir de 1999 ..: Semáforos à esquerda | |
| A3 | 7,5 | Luz marcadora do lado direito |
| A4 | 7,5 | Luz marcadora do lado esquerdo |
| A5 | 7,5 | até 1998: Iluminação da matrícula |
| 15 | A partir de 1999:
Iluminação da matrícula |
|
| A6 | 25 | Aquecedor de bancos |
| A7 | 25 | Luz Luz de nevoeiro Luz de nevoeiro traseiro |
| A8 | 7,5 | Canadá: Iluminação da matrícula |
| A9 | 7,5 | até 1998: Faróis mergulhados à direita |
| 15 | a partir de 1999 ..: Faróis mergulhados à direita | |
| A10 | 7,5 | até 1998 ..: Faróis mergulhados à esquerda |
| 15 | a partir de 1999 ..: Faróis mergulhados à esquerda | |
| b | ||
| B1 | 15 | Conjunto de instrumentos Botão Tiptronic ASR E / A. diagnóstico PSM (a partir de 2001) PSM (desde 2001) |
| B2 | 7,5 | até 1999: Rádio |
| 15 | A partir do ano 2000: Sistema aviso antes dos perigos A.Direction blinker system |
|
| B3 | 25 | Chifres de dois tons |
| B4 | 15 | Compartimento do motor do ventilador de relé |
| B5 | 7,5 | Luz de inversão de marcha Cu Memory (a partir de 1998). Ajuste do espelho (desde 1998). |
| B6 | 15 | Energia sinais de volta superior Janela de energia (a partir de 1998). |
| B7 | 15 | Cruise control com stop light |
| B8 | 15 | CU Alarme-CL CU ME CU Tiptronic (a partir de 1998) |
| B9 | 15 | CU ABS / ASR PSM (a partir de 2001) |
| B10 | 15 | Diagnósticos do conjunto de indicadores Ajuste do espelho (até 1997) Ajuste vertical do objectivo dos faróis (a partir de 1999) ALWR (a partir de 2001) Assistente de estacionamento (desde 2001) |
| C1 | 25 | até 1998: Estafetas MFI-DI A partir de 1999: Electrónica de motores |
| C2 | 30 | até 1998:
Estafeta |
| C3 | 15 | CU CL / Alarme Elevador de janela (a partir de 1998) Luz interior (desde 1999) |
| C4 | 25 | Até 2000 ..: Bomba de combustível de relés |
| 30 | a partir do ano 2000: Bomba de combustível | |
| C5 | 5 | até 1999: Não utilizado A partir do ano 2000: Ventilador do compartimento do motor, fase 1 |
| C6 | 25 | Limpador de pára-brisas |
| C7 | 7,5 | Termo.X cabo de controlo |
| C8 | 30 | Em 1999 ..: Ventilador do radiador direito |
| 40 | a partir de 2000 ..: Ventilador do radiador direito | |
| C9 | 25 | Sistema de limpeza dos faróis |
| C10 | 30 | Em 1999 ..: Ventilador do radiador esquerdo |
| 40 | a partir do ano 2000: Ventilador do radiador esquerdo | |
| D1 | 30 | Janelas de elevação |
| D2 | 30 | Vidro defogger / espelho traseiro |
| D3 | 30 | Unidade superior dobrável |
| D4 | – | – |
| D5 | 15 | Isqueiro |
| D6 | 30 | Aquecedor de estafetas |
| D7 | 15 | Em 1999 ..:
mudar |
| D8 | 15 | até 1999 ..: Extensão do Spoiler de 2000 ..: Rádio |
| 7,5 | 2001 em diante: Pacote de opção de rádio e áudio | |
| D9 | 15 | até ao ano 2000: Pacote de opções áudio 2001 em diante: Amplificador DSP |
| D10 | 7,5 | até ao ano 2000: Ponto de montagem a ser melhorado (5A aviso máximo) |
| 5 | 2001 em diante: Ponto de montagem para a modernização (aviso: 5A no máximo) | |
| E1 | 7,5 | Termo.86s CU CL / Alarme (até 2000) Termo.86 CU CL / Alarme (de 2001) Cluster. Rádio Luzes diurnas permanentes (desde 1999 |
| E2 | 7,5 | A partir de 1998: Memória CU |
| E3 | 30 | Banco de controlo de encosto à esquerda Memória CU (a partir de 1998) |
| E 4 | 30 | Controlo do encosto assento direito Memória CU (a partir de 1998) |
| E5 | 7,5 | a partir de 1998: InfoSystem |
| E6 | 7,5 | Termo. 30 Telefone / Handy navegação (a partir de 1998) ORVR (desde 1999) |
| E7 | 7,5 | Sistema de ar condicionado |
| E8 | 7,5 | A partir de 1998:
Termo.15 Telefone / Handy |
| E9 | 7,5 | Até 1997: Termo 15 Telefone / Handy |
| 25 | 2001 em diante: CU PSM | |
| E10 | 15 | até 1997: CU Tiptronic 2001 em diante: Botão PSM |

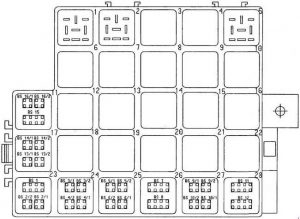

Caixa de retransmissão
| Número | Descrição | Número da peça |
| 1 | – | – |
| 2 | – | – |
| 3 | Pisca-pisca | 111.953.227 D |
| 4 | Vidro defogger / espelho traseiro | 996.615.117.00 |
| 5 | até 1997: Altifalante telefónico comutável | – |
| 6 | Luzes CU de funcionamento diurno (relé duplo) | 996.515.111.00 |
| 7 | ||
| 8 | Limpeza dos faróis da CU | 996.618.113.00 |
| 9 | Termo.XE | 141.951.253 B |
| 10 | Alarme de dois tons | 141.951.253 B |
| 12 | EUA / JAPÃO: Luz nevoeiro | 431.951.253.G |
| 13 | Bomba de combustível | 996.615.101.00 |
| 14 | CU Power Top (relé duplo) | 986.618.199.00 |
| 15 | ||
| 16 | Controlo do limpa pára-brisas intermitente | 986.615.103.00 |
| 18 | Aquecimento de Arranque | 141.951.253 B |
| 19 | Ventilador do radiador 1 fase 1 | 141.951.253 B |
| 20 | Ventilador do radiador 1 fase 2 | 141.951.253 B |
| 21 | Ventilador do radiador 2 fase 1 | 141.951.253 B |
| 22 | Ventilador do radiador 2 fase 2 | 141.951.253 B |
Caixa de retransmissão 2
| Número | Função Fuse | Amps [A] |
| Bomba de ar secundária | 40 | |
| Número | Destino | Número da peça |
| 1 | MFI + DI relé | 141.951.253 B |
| 2 | até 1998: Ignição / sensor de oxigénio A partir de 1999: Sensores de ignição / oxigénio |
141.951.253 B |
| 3 | Extensão do Spoiler | 996.615.102.00 |
| 4 | Compressor A/C | 961.615.215,00 |
| 5 | – | – |
| 7 | Executar a fechadura | 141.951.253 B 996.615.110,00 |
| 8 | A partir do ano 2000: Ventilador do compartimento do motor | 996.615.102.00 |
| 9 | Retirada do spoiler | 996.615.102.00 |
| 10 | Bomba de ar secundária | 993.615.115.00 |
| 11 | – | – |
| Número | Descrição |
| 1 | PSM |
| 2 | Computador de bordo – Rede 1 |
| 3 | Computador de bordo – Rede 2 |
| 4 | Fechadura de ignição |
| 5 | Electrónica de motores |
| 6 | Computador de bordo – Rede 3 |
| 7 | PSM |
