Diagramas de fusíveis e caixas de relé – Seat Mii
Aplica-se a veículos fabricados ao longo dos anos:
2014.
Para o acendedor de cigarros (tomadas de corrente) no Skoda Citigo O fusível 36 na caixa de fusíveis por baixo do painel de instrumentos é responsável.
| Cor do fusível | Amps [A] |
|---|---|
| púrpura | 3 |
| castanho claro | 5 |
| castanho | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| Verde | 30 |
| Laranja | 40 |
Os fusíveis encontram-se debaixo do volante, por baixo do painel de instrumentos.
| Número | Descrição |
| 1 | Telefone;
Ventilador do radiador; Conjunto de instrumentos; Unidade de controlo do motor. |
| 2 | Porto de diagnóstico;
Compressor de ar; Cinto com botões; Unidade de controlo de ar condicionado. |
| 3 | Interruptor de pedal de embraiagem;
Interruptor do pedal do travão. |
| 4 | Interruptor de retroiluminação;
Iluminação da chapa de matrícula. |
| 5 | Interruptor da coluna de direcção;
Unidade central de controlo. |
| 6 | Ajuste do feixe de faróis;
Ajuste de espelhos exteriores. |
| 7 | Transmissão automática |
| 8 | Transmissão automática |
| 9 | Airbag;
Cinto de botões. |
| 10 | Assistente de estacionamento |
| 11 | Faróis |
| 12 | Luz de nevoeiro traseiro |
| 13 | Faróis |
| 14 | Limpa-vidros traseiro |
| 15 | Interruptor de luz |
| 16 | Assistência à força de direcção |
| 17 | Limpadores de pára-brisas |
| 18 | Interruptor de luz de inversão de marcha atrás |
| 19 | Válvulas de injecção;
Bomba de refrigeração. |
| 20 | ABS/ESP |
| 21 | Luzes de estacionamento |
| 22 | Luzes diurnas permanentes |
| 23 | Faróis |
| 24 | Pisca-pisca |
| 25 | Sistema de limpa pára-brisas e lavador de pára-brisas |
| 26 | Não atribuído |
| 27 | Iluminação interior |
| 28 | Conector de diagnóstico |
| 29 | Unidade central de controlo |
| 30 | Espelhos exteriores aquecidos |
| 31 | Ventilador do radiador, sensor lambda |
| 32 | Luz intermitente;
Luz de travagem; Luzes diurnas permanentes; Luz traseira. |
| 33 | Feixe principal |
| 34 | Feixe principal |
| 35 | Bomba de combustível |
| 36 | Mais leve;
Tomada de alimentação de 12 V. |
| 37 | Ventilador para aquecimento e ar condicionado |
| 38 | Rádio |
| 39 | Telhado panorâmico retráctil;
Trompa. |
| 40 | Unidade de controlo do motor |
| 41 | Sistema de fecho central |
| 42 | Módulo de ignição |
| 43 | Aquecedores de assento |
| 44 | Bomba de combustível |
| 45 | Interruptor de luz |
| 46 | Aquecedor de janela traseira |
| 47 | Windows |
| 48 | Trompa |
| 49 | Limpadores |
| 50 | Luzes de nevoeiro, reflector |
| 51 | Vidros eléctricos |

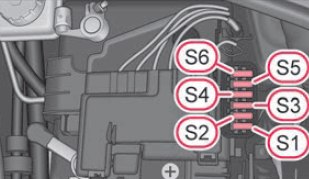

Caixa de fusíveis no compartimento do motor
Os fusíveis estão localizados debaixo da tampa ao lado da bateria do veículo.
| Número | Descrição |
| S1 | ABS/ESP |
| S2 | Ventilador do radiador |
| S3 | Controlador do ventilador do radiador;
Ignição. |
| S4 | ABS/ESP |
| S5 | Unidade central de controlo;
Gestão de baterias. |
| S6 | Ignição;
Arrancador. |

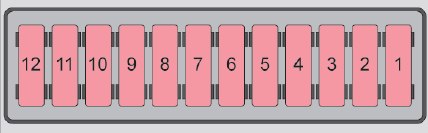

Fusíveis no tablier
Nos veículos com sistema START-STOP, os fusíveis estão localizados no lado esquerdo do painel de instrumentos atrás da tampa.
| Número | Descrição |
| 1 | ABS/ESP |
| 2 | Conjunto de instrumentos |
| 3 | Rádio, diagnósticos |
| 4 | Conversor de tensão DC-DC;
Estafeta de arranque; Tira de botões de pressão. |
| 5 | Não atribuído |
| 6 | Não atribuído |
| 7 | Não atribuído |
| 8 | Não atribuído |
| 9 | Faróis |
| 10 | Faróis |
| 11 | Arrancador |
| 12 | Conversor de tensão DC-DC;
ABS; Conjunto de instrumentos; Rádio. |
