Skoda Rapid (2017) – diagrama da caixa de fusíveis
Caixa de fusíveis de painel de instrumentos
Skoda
Rápido – fusíveis – painel de instrumentos (veículo esquerdo/direito)
| Número | Consumidor |
| 1 | Luz – esquerda |
| 2) | Fecho central, limpa pára-brisas e lava-vidros traseiro (apenas com KESSY ou pára-brisas aquecido) |
| 3) | Ignição |
| 4 | Luz – certo |
| 5 | Elevadores de janelas – controlador |
| 6 | Iluminação interior |
| 7 | Trompa |
| 8 | Engate de reboque – luz esquerda |
| 9 | Alavanca de comando sob o volante, comando do motor (sem KESSY apenas), transmissão automática (sem KESSY apenas), transmissão automática (sem KESSY apenas), ESC (sem KESSY apenas), equipamento de reboque (sem KESSY apenas), direcção assistida (sem KESSY apenas) |
| 10 | Elevadores de janela – parte traseira esquerda |
| 11 | Sistema de limpeza dos faróis |
| 12 | Visualização do sistema de áudio-navegação |
| 13 | Unidade multifuncional para veículos de cabina |
| 14 | Alavanca de comando sob o volante, interruptor de luz, bloqueio de remoção da chave (transmissão automática), pisca-pisca da cabeça, SmartGate, sensor de chuva, câmara de visão traseira |
| 15 | Ar condicionado, transmissão automática, conector de diagnóstico, pára-brisas aquecido |
| 16 | Conjunto de instrumentos, chamada de emergência |
| 17 | Alarme anti-roubo, buzina |
| 18 | Aquecimento dos bancos traseiros |
| 19 | Não atribuído |
| 20 | Não atribuído |
| 21 | Não atribuído |
| 22 | Pára-brisas e sistema de lavagem do vidro traseiro (sem KESSY ou sem pára-brisas aquecido) |
| 23 | Assentos dianteiros aquecidos |
| 24 | Ventilador de ventilador para ar condicionado, aquecimento, ar condicionado, aquecimento |
| 25 | Não atribuído |
| 26 | Assentos dianteiros aquecidos |
| 27 | Limpa-vidros traseiro |
| 28 | Não atribuído |
| 29 | Airbag |
| 30 | Vidros eléctricos, interruptores de luz reversa, ar condicionado, assistência ao estacionamento, ajustes da superfície do espelho exterior, energia para aparar botões centrais, energia para aparar botões laterais, espelho interior |
| 31 | Bomba de combustível, ventilador do radiador, controlo de velocidade de cruzeiro, pára-brisas e lava-vidros traseiro, interruptor de luz |
| 32 | Conector de diagnóstico, ajuste do alcance da luz, alavanca de controlo sob o volante, iluminação interior, estabilizador de tensão para veículos de cabina |
| 33 | Arranque do motor, interruptor do pedal da embraiagem |
| 34 | Jactos de lavagem do pára-brisas aquecidos |
| 35 | Não atribuído |
| 36 | Não atribuído |
| 37 | Radar |
| 38 | Não atribuído |
| 39 | Sistema de aquecimento auxiliar eléctrico |
| 40 | Não atribuído |
| 41 | Aquecedor de janela traseira |
| 42 | Elevadores de janelas – passageiro da frente |
| 43 | Engate de reboque – contacto na tomada |
| 44 | Acendedor de cigarros, tomada de 12 volts no interior, tomada de 12 volts no tronco |
| 45 | Elevadores de janela – traseiro direito |
| 46 | Lava pára-brisas e lava-brisas traseiro, alavanca de comando sob o volante |
| 47 | Dispositivo de reboque – tomada eléctrica |
| 48 | Engate de reboque – luz direita |
| 49 | Bomba de combustível |
| 50 | Infoentretenimento |
| 51 | Aquecimento do espelho externo |
| 52 | KESSY |
| 53 | Bloqueio do volante (KESSY) |
| 54 | ABS ou ESC |
| 55 | Não atribuído |
| 56 | Não atribuído |
| 57 | Não atribuído |
| 58 | Aquecimento dos bancos traseiros |
| 59 | Não atribuído |

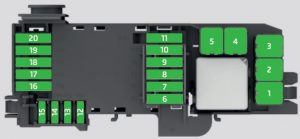

Caixa de fusíveis no compartimento do motor
| Número | Consumidor |
| 1 | Ventilador do radiador |
| 2) | Sistema de velas de incandescência |
| 3) | ABS ou ESC |
| 4 | Aquecimento eléctrico adicional, pára-brisas aquecido |
| 5 | Aquecimento eléctrico adicional, pára-brisas aquecido |
| 6 | Transmissão automática |
| 7 | Sistema de controlo do motor |
| 8 | Limpadores |
| 9 | Módulo de dados da bateria |
| 10 | ABS ou ESC |
| 11 | Não atribuído |
| 12 | Injectores, válvula doseadora de combustível, válvula de controlo da pressão do combustível |
| 13 | Interruptor do pedal do travão |
| 14 | Bomba de combustível, ventilador do radiador, bomba de refrigeração, bomba de refrigeração |
| 15 | Sistema de controlo do motor, estabilizador de tensão para veículos de cabina |
| 16 | Arrancador |
| 17 | Sistema de controlo do motor |
| 18 | Aquecedor eléctrico adicional, válvula de colector de admissão, regulador de impulso, temperatura do óleo, válvula para filtro de carvão activado, válvula para controlo da pressão do óleo |
| 19 | Sonda Lambda |
| 20 | Sistema de velas de incandescência, aquecedor de ventilação do cárter |
