Toyota 4Runner (1996-1997) – diagrama da caixa de fusíveis
Ano de fabrico: 1996, 1997.
Fusível de isqueiro (tomada) no Toyota 4Runner (1996-1997). é o fusível 18 na caixa de fusíveis.

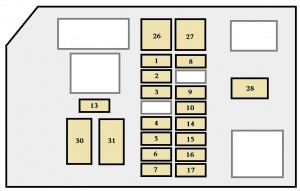

Compartimento do motor

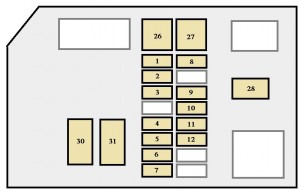

Compartimento do motor
Painel de instrumentos
Fusível (tipo A)
| Não. | Amp [A] | Descrição | |
| 1 | DEFOG | 15 | Vidro traseiro defogger |
| 2 | STOP | 10 | Semáforos;
Luz de stop alto. |
| 3 | ALT-S | 7,5 | Sistema de carregamento |
| 4 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 5 | EFI | 15 | Sistema de injecção de combustível multi-portas;
Sistema de injecção sequencial de combustível multi-portas. |
| 6 | HORN | 15 | Trompa |
| 7 | DOME | 15 | Iluminação interna;
Iluminação pessoal; Iluminação de arranque. |
| 8 | TAIL | 10 | Luzes de cauda;
Luzes de estacionamento; Luzes de placa de números. |
| 9 | AC | 10 | Sistema de controlo de ar condicionado |
| 10 | RR HTR | 10 | Sistema de controlo do ar condicionado traseiro |
| 11 | CABEÇA (RH) | 10 | Farol da direita |
| 12 | CABEÇA (LH) | 10 | Farol esquerdo |
| 13 | DRL | 7,5 | Sistema de iluminação diurna contínua |
| 14 | HEAD (HI RH) | 10 | Farol direito (farol alto) |
| 15 | HEAD (HI LH) | 10 | Farol esquerdo (farol alto) |
| 16 | HEAD (LO RH) | 10 | Farol direito (farol baixo) |
| 17 | CABEÇA (LO LH) | 10 | Farol esquerdo (farol baixo) |
| 18 | ACC | 15 | Sistema áudio automóvel;
Antena eléctrica; Relógio; Controlo do espelho retrovisor. |
| 19 | ECU-B | 7,5 | SRS airbag avisador luminoso |
| 20 | 4WD | 20 | Sistema de controlo ADD;
Sistema de controlo de tracção às quatro rodas; Sistema de bloqueio do diferencial traseiro. |
| 21 | TURN | 10 | Indicadores de direcção;
Luzes de emergência, |
| 22 | GAUGE | 10 | Contadores e contadores;
Vidro traseiro defogger; Sistema de iluminação diurna contínua; Sistema de ar condicionado; Tecto de abrir eléctrico. |
| 23 | ECU-IG | 10 | Controlo de velocidade de cruzeiro;
Sistema de travagem antibloqueio; Transmissão automática controlada electronicamente; Antena de alimentação. |
| 24 | WIPER | 20 | Limpadores e lavadores de pára-brisas;
Limpa-vidros traseiro. |
| 25 | IGN | 7,5 | Sistema de airbag SRS;
Sistema de injecção de combustível multi-portas; Sistema de injecção sequencial de combustível multi-portas; Luz de aviso de descarga. |
Fusíveis (tipo B)
| Não. | Amp [A] | Descrição | |
| 26 | AQUECEDOR | 50 | Ar condicionado;
Fusível “AC”. |
| 27 | AM1 | 40 | Sistema de arranque |
| 28 | AM2 | 30 | Sistema de arranque;
Fusível “IGN”, |
| 29 | POWER | 30 | Janela eléctrica;
Janela de energia traseira; Tecto de abrir eléctrico |
Fusíveis (tipo C)
| Não. | Amp [A] | Descrição | |
| 30 | ABS | 60 | Sistema de prevenção de bloqueio das rodas |
| 31 | ALT | 100 | Sistema de carregamento |
