Diagramas de fusíveis e caixas de relé – Toyota 4Runner N210
Aplica-se a veículos fabricados ao longo dos anos:
O acendedor de cigarros (tomadas de corrente) é responsável por Fusíveis nº 12 (tomadas de corrente), nº 23 (tomadas de corrente) e nº 24 (acendedor de cigarros) na caixa de fusíveis no painel de instrumentos.

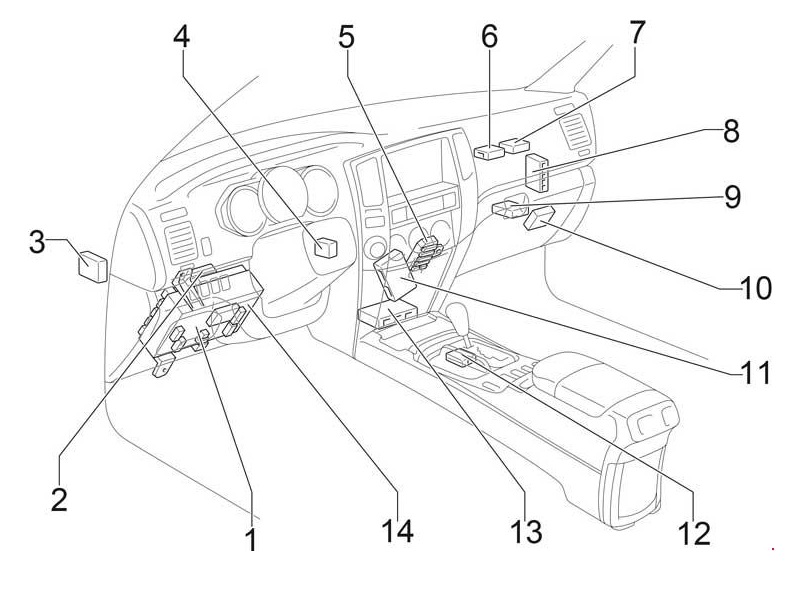

Compartimento do passageiro
Localização
Descrição
- Caixa de fusíveis
- Relé indicador de direcção/relé luminoso de tempo de funcionamento diário
- Suspensão ECU
- Amplificador de chave transponder
- J / B centro
- Anti-roubo do ECU
- Computador com chave transponder
- Módulo de controlo do motor
- Controlo de 4WD ECU
- Monitorização da pressão dos pneus ECU
- Unidade de controlo do ar condicionado
- Interbloqueio por turnos ECU
- Unidade de sensor de airbag
- Corpo ECU
Localizado no lado esquerdo do tablier, atrás da tampa.

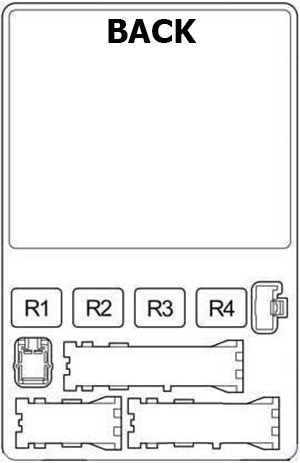

Atrás
| Número | Amps [A] | Descrição |
| 1 | 10 | Sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo activo de tracção (modelos 4WD), sistema de controlo de estabilidade do veículo, contador e indicador, sistema de classificação do passageiro da frente, liga leve |
| 2 | 10 | Sistema de airbag SRS |
| 3 | 7,5 | Indicadores e medidas |
| 4 | 7,5 | Sistema de arranque, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial; |
| 5 | 30 | Limpadores e lavadores de pára-brisas |
| 6 | – | – |
| 7 | 20 | Sistema de controlo 4WD |
| 8 | – | – |
| 9 | – | – |
| 10 | 30 | Banco do condutor |
| 11 | 30 | Fornecimento de bancos traseiros |
| 12 | 15 | Tomadas eléctricas |
| 13 | – | – |
| 14 | 15 | Arruela da janela traseira, sistema de comunicação multiplex |
| 15 | 10 | Sistema de controlo de fecho de mudança, vidros eléctricos, sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo activo de tracção (modelos 4WD), sistema de controlo de estabilidade do veículo, tecto de abrir eléctrico, sistema de comunicação multiplex, sistema dissuasor de roubo, controlo da suspensão pneumática traseira em altura, sistema de aviso da pressão dos pneus, sistema de memória da posição de condução; |
| 16 | 15 | Sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo de tracção activo (modelos 4WD), sistema de controlo de estabilidade do veículo, sistema de ar condicionado, sistema de carregamento, desembaçador do vidro traseiro, luzes de marcha-atrás, sinais de mudança de direcção, luzes de perigo, aquecedores de banco, inversor AC, controlo de iluminação do painel de instrumentos, anti-ofuscante automático no espelho retrovisor, redutor de tensão da correia, sistema de airbag SRS |
| 17 | 7,5 | Sem circuito |
| 18 | 10 | Sistema anti-roubo |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Luzes da cauda, luz da matrícula, luzes de estacionamento, controlo da luz do painel de instrumentos, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, luz do painel de instrumentos, contador e indicador, luz do porta-luvas |
| 23 | 7,5 | Tomadas eléctricas, espelhos retrovisores exteriores, sistema de áudio, sistema de navegação, sistema de controlo de bloqueio de velocidade, iluminação do painel de instrumentos, sistema de entretenimento traseiro |
| 24 | 10 | Isqueiro |
| 25 | 30 | Vidros eléctricos, tecto de abrir eléctrico |
| Estafeta | ||
| R1 | Trompa | |
| R2 | Luzes traseiras | |
| R3 | Relé de energia | |
| R4 | Tomada acessória (DC SKT) |

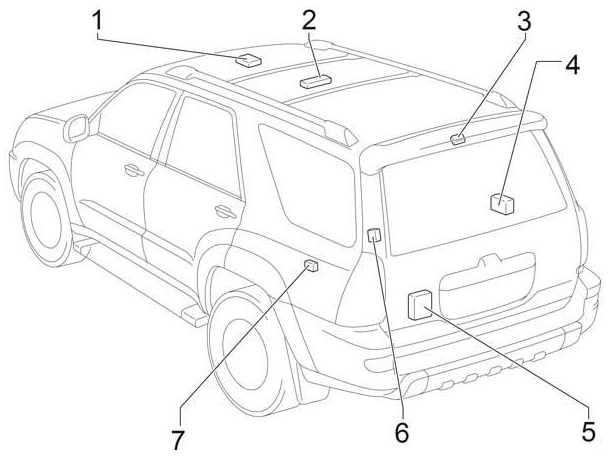

Elementos adicionais
Descrição
- Controlo do telhado lunar ECU
- Controlador de som do assento traseiro
- Receptor do monitor de pressão dos pneus
- Amplificador de componentes estéreo
- Porta traseira ECU
- Receptor de controlo de portas
- Relé conversor de reboque

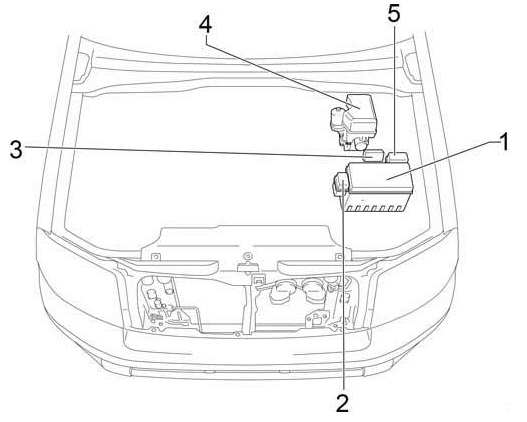

Compartimento do motor
Descrição
- Fusível e caixa realmente
- Caixa de retransmissão 1
- Unidade de controlo de injecção de ar
- Controlo de escorregamento ECU com actuador
- Caixa de retransmissão 2

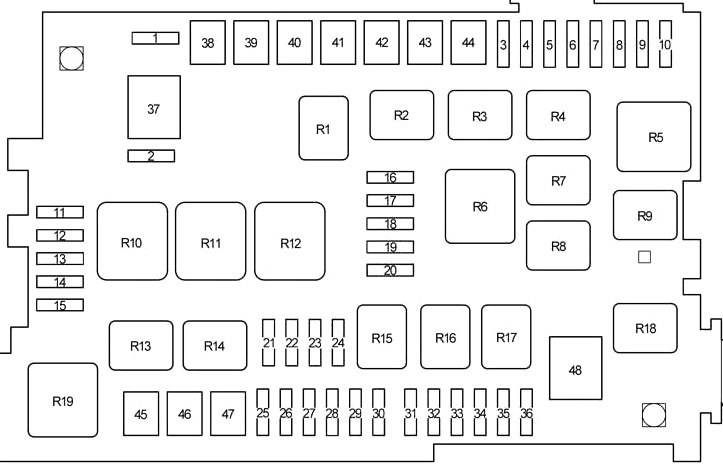

| Número | Amps [A] | Descrição |
| 1 | 10 | Rastilho de reserva |
| 2 | 15 | Rastilho de reserva |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 10 | Luzes de stop/traseiro, luz de stop montada em altura, sistema de controlo de bloqueio de mudanças, sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo activo de tracção (modelos 4WD), sistema de controlo de estabilidade do veículo, suspensão pneumática traseira com controlo de altura, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, controlador de travagem do reboque, luzes traseiras do reboque (faróis traseiros) |
| 7 | 15 | Inversor CA |
| 8 | 15 | Faróis de nevoeiro dianteiros |
| 9 | – | – |
| 10 | 7,5 | Sistema de diagnóstico a bordo |
| 11 | 10 | Farol direito (farol baixo) |
| 12 | 10 | Farol esquerdo (farol baixo) |
| 13 | 10 | Farol direito (farol alto) |
| 14 | 10 | Farol esquerdo (farol alto) |
| 15 | 10 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 16 | 7,5 | Sistema de ar condicionado |
| 17 | 10 | Suspensão pneumática traseira regulável em altura |
| 18 | 25 | Aquecimento dos bancos |
| 19 | 30 | Vidro traseiro do defogger, sistema de injecção de combustível multiponto/sistema de injecção de combustível multiponto sequencial |
| 20 | 10 | Aquecedor de espelhos retrovisores com vista exterior |
| 21 | 10 | Iluminação interior, iluminação pessoal, sistema de controlo remoto sem fios, luz de tecto da porta, indicador e contador, luz de vaidade, luz do painel de instrumentos, luz da placa de corrida, sistema de comunicação multiplex, sistema de áudio traseiro |
| 22 | 20 | Sistema de áudio, sistema de navegação, sistema de entretenimento traseiro |
| 23 | 10 | Sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo de tracção activo (modelos 4WD), sistema de controlo de estabilidade do veículo, sistema de controlo climático, sistema de comunicação multiplex, sistema anti-roubo, sistema de memória da posição de condução, sistema de classificação do passageiro dianteiro, sistema de navegação |
| 24 | – | – |
| 25 | – | Pino curto |
| 26 | 7,5 | Sistema de carregamento |
| 27 | – | – |
| 28 | 10 | Trompa |
| 29 | 15 | Sensor A/F |
| 30 | 15 | Indicadores de direcção, flashers de emergência |
| 31 | 10 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 32 | 20 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 33 | – | – |
| 34 | 20 | Sistema de fecho de porta eléctrico |
| 35 | 30 | Conversor de reboque |
| 36 | 20 | Sistema de endereços públicos |
| 37 | 140 | Rastilhos diversos |
| 38 | 50 | 2005 – 2009 : Sistema de injecção de combustível multi-portas/ sistema de injecção de combustível multi-portas sequencial |
| 38 | 50 | 2002 – 2003 : Sistema de ar condicionado |
| 39 | 50 | Suspensão pneumática traseira regulável em altura |
| 40 | 50 | Todos os elementos nos fusíveis “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” e “STA”. |
| 41 | 30 | Controlador de travões de reboque |
| 42 | 50 | Todos os elementos nos fusíveis “PWR OUTLET”, “DP/ SEAT “, “PP/ SEAT “, “POWER”, “TAIL” e “SECU/HORN” |
| 43 | 30 | Bateria auxiliar de reboque |
| 44 | 40 | Luzes de reboque (luzes traseiras) |
| 45 | 40 | Sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo de tracção activo (modelos 4WD), sistema de controlo de estabilidade do veículo |
| 46 | 30 | Sistema de arranque, “IGN”, “GAUGE”, “STA NR 2” e “SRS” fusíveis |
| 47 | 50 | 2002 – 2004 : Sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo de tracção activo (modelos 4WD), sistema de controlo de estabilidade do veículo |
| 47 | 30 | 2005 – 2009 : Sistema de travagem antibloqueio, sistema de controlo de tracção (modelos 2WD), sistema de controlo activo de tracção (modelos 4WD), sistema de controlo de estabilidade do veículo |
| 48 | 60 | 2004 – 2009 : Ar condicionado |
| Estafeta | ||
| R1 | – | |
| R2 | Acessórios (ACC CUT) | |
| R3 | Luzes de nevoeiro | |
| R4 | Arrancador (STA) | |
| R5 | Ignição (IG) | |
| R6 | Aquecedor | |
| R7 | Embraiagem do compressor A/C (MG CLT) | |
| R8 | Inversor AC (AC115V INV) | |
| R9 | Vidro traseiro defogger (DEFOG) | |
| R10 | – | |
| R11 | – | |
| R12 | – | |
| R13 | Lâmpadas de paragem (STOP LP CTRL) | |
| R14 | Relé de circuito aberto (C/OPN) | |
| R15 | Iluminação interior, abridor de portas de garagem (DOME) | |
| R16 | EFI | |
| R17 | Sensor de relação ar/combustível | |
| R18 | Bomba de combustível | |
| R19 | Destaque |
Caixa de retransmissão 1
| Número | Estafeta |
| R1 | Suspensão pneumática |
| R2 | – |
Caixa de retransmissão 2
| Número | Estafeta |
| R1 | Bateria auxiliar de reboque |
| R2 | Luzes de atrelado |
