Volvo C70 mk2 (2009) – diagrama da caixa de fusíveis
Ano de produção: 2009.
Fusível de isqueiro (tomada de corrente) no Volvo C70 (2009). é o fusível 45 na caixa de fusíveis no compartimento de passageiros.

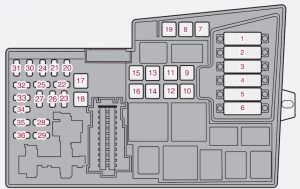

Caixa de fusíveis no compartimento do motor
| Fusível | Descrição | Amps [A] |
| 1 | Ventilador de líquido de refrigeração | 50 |
| 2 | Direcção assistida (excepto para motor de 1,6 litros) | 80 |
| 3 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 60 |
| 4 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 60 |
| 5 | Componente de ar condicionado, aquecedor adicional de PTC *. | 80 |
| 6 | Velas de incandescência (diesel) | 70 |
| 7 | Bomba de ABS | 30 |
| 8 | Válvulas de ABS | 20 |
| 9 | Funções do motor | 30 |
| 10 | Fã | 40 |
| 11 | Lavadores de faróis, telhado eléctrico, compartimento de armazenamento com fechadura e portinhola de esqui | 20 |
| 12 | Fonte de alimentação para o vidro traseiro aquecido | 30 |
| 13 | Estafeta de arranque | 30 |
| 14 | Cablagem de reboque *. | 40 |
| 15 | Telhado eléctrico | 30 |
| 16 | Fornecimento para sistema de informação e entretenimento | 40 |
| 17 | Limpadores | 30 |
| 18 | Alimentação eléctrica da caixa de fusíveis no compartimento de passageiros | 40 |
| 19 | reserva | – |
| 20 | Trompa | 15 |
| 21 | Aquecedor de combustível adicional, aquecedor do compartimento de passageiros | 20 |
| 22 | Subwoofer | 25 |
| 23 | Módulo de controlo do motor ECM (gasolina de 5 cilindros), transmissão (MTC). | 10 |
| 24 | Filtro de combustível aquecido, separador de óleo com elemento PTC (diesel) | 20 |
| 25 | reserva | – |
| 26 | Interruptor de ignição | 15 |
| 27 | Compressor A/C | 10 |
| 28 | reserva | – |
| 29 | Faróis de nevoeiro dianteiros | 15 |
| 30 | Módulo de controlo do motor ECM (4-cyl. Diesel) | 3 |
| 31 | reserva | – |
| 32 | Injectores (gasolina), sensor de caudal de ar de massa e controlo de turbocompressores (diesel) | 10 |
| 33 | Sonda Lambda, bomba de vácuo (gasolina), módulo de controlo do motor ECM (diesel) | 20 |
| 34 | Interruptor de pressão, sistema de ar condicionado, bobinas de ignição (gasolina), velas de incandescência e sistema de controlo de emissões EGR (diesel) | 10 |
| 35 | Sensores de motor para válvulas, bobina de relé, elemento de ar condicionado PTC, separador de óleo (gasolina), módulo de controlo de motor ECM (diesel), recipiente (gasolina), sensor de fluxo de ar de massa MAF (gasolina) | 15 |
| 36 | Módulo de controlo do motor ECM (não motor Diesel de 5 cilindros), sensor de posição do pedal do acelerador, sonda lambda (diesel) | 10 |

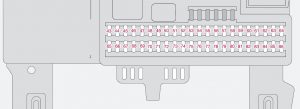

Caixa de fusíveis do compartimento dos passageiros
O porta-fusíveis no compartimento de passageiros está localizado debaixo do porta-luvas.
| Fusível | Descrição | Amps [A] |
| 37 | Não em uso | – |
| 38 | Não em uso | – |
| 39 | Não em uso | – |
| 40 | Não em uso | – |
| 41 | Não em uso | – |
| 42 | Não em uso | – |
| 43 | Telefone, sistema de áudio, RTI (opcional) | 15 |
| 44 | Sistema SRS, módulo de controlo do motor ECM (5-cyl.) | 10 |
| 45 | Tomada eléctrica, compartimento de passageiros | 15 |
| 46 | Compartimento para passageiros, armazenamento no tablier e iluminação auxiliar | 5 |
| 47 | Iluminação interior | 5 |
| 48 | Máquina de lavar | 15 |
| 49 | Sistema SRS | 10 |
| 50 | reserva | – |
| 51 | Aquecedor adicional do compartimento de passageiros, relé do filtro de combustível, aquecedor | 10 |
| 52 | Módulo de controlo de transmissão (MTC), sistema ABS. | 5 |
| 53 | Direcção assistida | 10 |
| 54 | Assistência ao estacionamento, Bi-Xenon? * | 10 |
| 55 | Módulo de controlo sem chave | – |
| 56 | Módulo de controlo à distância, módulo de controlo de sirenes | 10 |
| 57 | Conector de ligação de dados (DLC), interruptor da luz de travagem | 15 |
| 58 | Feixe alto (à direita), bobina auxiliar de relé de lâmpada | 7,5 |
| 59 | Faróis de feixe alto à esquerda | 7,5 |
| 60 | Aquecimento dos bancos (lado do condutor) | 15 |
| 61 | Aquecimento dos bancos (lado do passageiro) | 15 |
| 62 | reserva | – |
| 63 | Fonte de alimentação, janela de energia, traseira direita | 20 |
| 64 | Luz de fecho de porta, RTI | 5 |
| 65 | Sistema de informação e entretenimento | 5 |
| 66 | Módulo de controlo de informação e entretenimento (ICM), ar condicionado | 10 |
| 67 | reserva | – |
| 68 | Controlo de velocidade de cruzeiro | 5 |
| 69 | Sistema de ar condicionado, sensor de chuva *, botão BLIS *. | 5 |
| 70 | reserva | – |
| 71 | reserva | – |
| 72 | reserva | – |
| 73 | Iluminação interior da consola superior (OHC), lembrete do cinto de segurança traseiro | 5 |
| 74 | Relé de bomba de combustível | 15 |
| 75 | reserva | – |
| 76 | reserva | – |
| 77 | Tomada eléctrica no porta-bagagens, módulo electrónico adicional (AEM) | 15 |
| 78 | reserva | – |
