Diagrama de fusíveis e caixa de relé – Lexus RX 350 (AL10)
Aplica-se a veículos novos em anos:
2010, 2011, 2012, 2013, 2014, 2015.
Diagrama da caixa de fusíveis no compartimento do passageiro
A caixa de fusíveis está localizada debaixo do painel de instrumentos do lado esquerdo. Retirar a tampa para ter acesso.
| Número | Amps [A] | Descrição |
| 1 | 15 | Tomada de alimentação |
| 2 | 10 | Sistema de navegação, espelho retrovisor exterior (2010-2012), sistema de comunicação multiplex, visor multifunções, visor principal, sistema de climatização (2013-2015), sistema áudio, (2013-2015) |
| 3 | 15 | Tomada de alimentação |
| 4 | 7,5 | Sistema de áudio, tomada eléctrica (2010-2012), sistema de navegação (2013-2015) |
| 5 | 10 | Luzes de emergência, sistema de navegação, visor com cabeça, sistema de ar condicionado (2013-2015), sistema de carregamento (2013-2015) |
| 6 | 10 | Espelho retrovisor exterior, limpa pára-brisas e lavadores, aquecedores lugaressistema de arranque, tomada de corrente, tecto de abrir, feixe alto automático (2010-2012), sistema de ar condicionado (2013-2015) |
| 7 | 10 | Sistema de comunicação multiplex, direcção assistida eléctrica, sistema de controlo de mudanças, direcção inclinada e telescópica, sistema de arranque, sistema de transmissão automática, portas traseiras eléctricas, sistema de aviso de pressão de pneus, sistema de controlo de estabilidade do veículo (2013-2015), sistema de pré-crash ( 2013-2015) |
| 8 | 30 | Tecto de abrir |
| 9 | 7,5 | Abridor de porta de abastecimento de combustível |
| 10 | 30 | Cinto segurança pré-colisão |
| 11 | 30 | Sistema de direcção basculante e telescópico |
| 12 | 10 | Sistema de fecho de porta eléctrico |
| 13 | 15 | 2010-2012: luzes diurnas de funcionamento frontal |
| 7,5 | 2013-2015: Luzes diurnas de funcionamento frontal | |
| 14 | 30 | Cadeira de braços eléctrico (lado esquerdo) |
| 15 | 7,5 | Sistema AWD |
| 16 | 20 | 2013-2015: Tomada de alimentação |
| 17 | 7,5 | – |
| 18 | 25 | Sistema de comunicação Multiplex, sistema de fecho de porta eléctrico (2013-2015), porta eléctrica traseira (2013-2015) |
| 19 | 10 | 2010-2012: sistema de ar condicionado |
| 10 | 2013-2015: Sistema de direcção assistida eléctrica | |
| 20 | 10 | 2010-2012: sistema de ar condicionado, injecção de combustível multiponto/sistema de injecção de combustível multiponto sequencial, sistema de airbag SRS, visor multifunções |
| 2013-2015: Assistência de estacionamento intuitiva, sistema AWD, cinto de pré-colisão Segurança | ||
| 21 | 10 | 2010-2012: Interruptor de luzes, sistema de navegação, sistema de controlo de altura, limpa faróis, descongelador de pára-brisas, aquecido lugares, portas traseiras eléctricas, sistema áudio, visor multifunções, sistema de climatização |
| 2013-2015: Luzes de interruptor, sistema de navegação, sistema de áudio, visor multifunções, sistema de climatização, sistema de comunicação automática multiplex, sistema de transmissão | ||
| 22 | 10 | Luzes de estacionamento, luzes de marcação lateral, luzes traseiras, luzes da matrícula, luzes de nevoeiro dianteiras, conversor de reboque |
| 23 | 20 | 2010-2012: Sistema de suspensão pneumática modulada electronicamente |
| 24 | 30 | Cadeira de braços eléctrico (lado direito) |
| 25 | 7,5 | Diagnósticos a bordo |
| 26 | 25 | Pára-brisas eléctrico (lado direito), espelho retrovisor exterior (2013-2015) |
| 27 | 25 | Janela de energia traseira (lado direito) |
| 28 | 25 | Janela de energia dianteira (lado esquerdo), espelho retrovisor exterior (2013-2015) |
| 29 | 25 | Janela de energia traseira (lado esquerdo) |
| 30 | 25 | Limpadores e lavadores de pára-brisas |
| 31 | 15 | Limpadores e lavadores de pára-brisas |
| 32 | 20 | Limpadores e lavadores de pára-brisas |
| 33 | 30 | Limpadores e lavadores de pára-brisas |
| 34 | 10 | 2010-2012: sistema de arranque, sensor de assistência ao estacionamento intuitivo, sistema AWD |
| 2013-2015: Sistema de injecção de combustível multi-portas/ sistema de injecção de combustível multi-portas sequencial, sistema de classificação do passageiro da frente, sistema de airbag SRS, luzes de paragem, transmissão controlada electronicamente, sistema de bloqueio da direcção | ||
| 35 | 7,5 | 2010-2012: Sistema de lançamento |
| 2013-2015: Indicadores e métricas | ||
| 36 | 15 | aquecimento de assento (lado direito) |
| 37 | 15 | aquecedor de assento (lado esquerdo) |

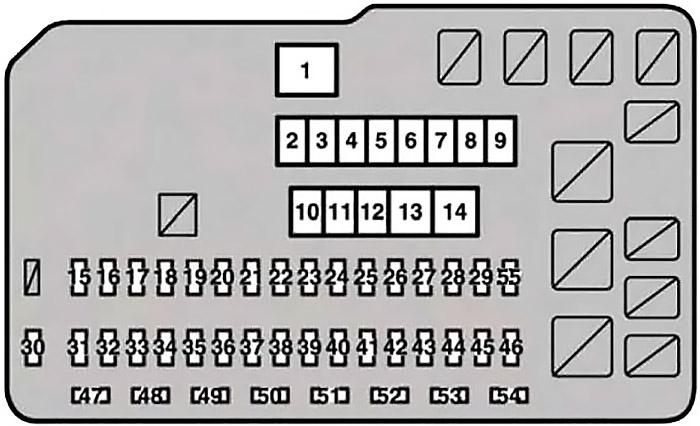

Diagrama da caixa de fusíveis no compartimento do motor
Pressionar a aba e retirar a capa.
| Número | Amps [A] | Descrição |
| 1 | 80 | Ventiladores eléctricos de arrefecimento |
| 2 | 50 | Vidro traseiro defogger |
| 3 | 50 | 2010-2012: sistema de suspensão pneumática com modulação electrónica |
| 4 | 50 | Sistema de ar condicionado |
| 5 | 30 | – |
| 6 | 40 | – |
| 7 | 30 | 2010-2012: sistema de travagem antibloqueio |
| 2013-2015: Controlo da estabilidade do veículo | ||
| 8 | 30 | Limpador de faróis |
| 9 | 30 | Sistema de porta traseira com fonte de alimentação |
| 10 | 30 | Sistema de arranque |
| 11 | 50 | 2010-2012: Sistema de iluminação diurna contínua, A/F, H-LPRHHI.H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN, sistema de comunicação multiplex, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, |
| 2013-2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP LH HI, HORN, ABREVIADO | ||
| 12 | 50 | 2010-2012: sistema de travagem antibloqueio |
| 2013-2015: Controlo da estabilidade do veículo | ||
| 13 | 60 | Sistema de direcção assistida eléctrica |
| 14 | 140 | 2010-2012: COMBUSTÍVEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERSOR, ECU IG1 №1, ECU IG1 №2, PAINEL, INDICADOR №1 |
| 2013-2015: IG1 PRINCIPAL, TACO DE HOLING, DEICER, HOLING, STOP, VENTILADOR RDI №1, FILTRO, RR DEF, AIR SUS, AQUECEDOR, ABS №2, H-LP CLN, PBD, ECU-IG1 №1, ECU- IG1 №3, INDICADOR №1, ECU-IG1 №2, EPS, FR WIP, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, RH S-HTR, LH S-HTR, TAIL, PANEL, D/L ALT B, FR FOG , FR PORTA, FR PORTA, RR PORTA, RL PORTA, PSB, P-. sede LH, P- sede RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO №2 | ||
| 15 | 30 | Sistema de endereços públicos |
| 16 | 30 | 2010-2012: Sistema de injecção de combustível multi-portas/ sistema sequencial de injecção de combustível multi-portas, EFI №1, EFI №2 |
| 2013-2015: Sistema de injecção de combustível multi-portas/ sistema de injecção de combustível multi-portas sequencial, transmissão controlada electronicamente, EFI №1, EFI №2, F/PMP | ||
| 17 | 30 | Sistema de endereços públicos |
| 18 | 30 | 2010-2012: sistema inicial, IGN, INDICADOR №2, ECU IG №2. |
| 2013-2015: IGN, INDICADOR №2, ECU IG 2 | ||
| 19 | 25 | Sistema de fecho de porta eléctrico |
| 20 | 20 | Sistema de lançamento |
| 21 | 15 | 2010-2012: iluminação de contadores e manómetros, iluminação do painel de instrumentos, sistema de navegação, sistema de áudio, sistema de entretenimento traseiro lugares |
| 2013-2015: Medidores e indicadores, sistema de navegação, sistema áudio | ||
| 22 | 15 | Sinalizadores de emergência |
| 23 | 10 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 24 | 10 | Sistema de áudio, sistema de navegação (2013-2015) |
| 25 | 7,5 | Sistema de lançamento |
| 26 | 7,5 | 2010-2012: sistema de ar condicionado, sistema de classificação de passageiros da frente, sistema de lançamento |
| 2013-2015: Sistema de ar condicionado, sistema de classificação dos passageiros da frente, sistema áudio, sistema de controlo da estabilidade do veículo, vidros eléctricos | ||
| 27 | 7,5 | 2013-2015: MAIO-AMANEIRO/TEL |
| 28 | 7,5 | 2013-2015: IMMOBI |
| 29 | 7,5 | Sistema de carregamento |
| 30 | 10 | 2010-2012: sistema de arranque, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial |
| 2013-2015: Sistema de injecção de combustível multi-portas/ sistema de injecção de combustível multi-portas sequencial. | ||
| 31 | 10 | Iluminação de espelhos cosméticos, iluminação de tronco, iluminação interior, iluminação pessoal, iluminação de teto de portas (2013-2015), iluminação de sala de pernas (2013-2015), iluminação de limiar (2013-2015) |
| 32 | 7,5 | 2010-2012: Iluminação interior, iluminação pessoal, comandos de inclinação e telescópicos, sistema de comunicação multiplex, medidores e indicadores, vidros eléctricos, sistema de memória da posição do condutor, bancos eléctricos, portas traseiras eléctricas, visor de cabeça para cima, sistema de arranque, sistema de ar condicionado, sistema de fecho eléctrico, |
| 10 | 2013-2015: Direcção basculante e telescópica, sistema de comunicação multiplex, medidores e indicadores, memória da posição de condução, bancos eléctricos, porta traseira eléctrica, visor de máximos, sistema de arranque, espelho retrovisor exterior, sensor de direcção, abridor de porta de garagem | |
| 33 | 10 | Sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial, transmissão controlada electronicamente (2013-2015) |
| 34 | 7,5 | 2010-2012: limpadores e lavadores de pára-brisas |
| 2013-2015: Controlo de velocidade de cruzeiro | ||
| 35 | 7,5 | 2010-2012: Sistema de iluminação frontal adaptável |
| 10 | 2013-2015: Sistema de ar condicionado, desembaçador do vidro traseiro, sistema de controlo da estabilidade do veículo, ventoinhas eléctricas de arrefecimento | |
| 36 | 7,5 | Luzes em chamas |
| 37 | 7,5 | 2010-2012: sistema de ar condicionado, sistema AWD |
| 2013-2015: Sistema de ar condicionado | ||
| 38 | 10 | 2010-2012: Sistema de iluminação frontal adaptável, limpa faróis, ventilador de arrefecimento, controlo de cruzeiro, sistema de suspensão pneumática com modulação electrónica, controlo de estabilidade do veículo, gestão integrada da dinâmica do veículo |
| 2013-2015: Limpador de faróis, controlo de cruzeiro, controlo de estabilidade do veículo, sistema de controlo climático, monitor do ângulo morto | ||
| 39 | 10 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 40 | 15 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 41 | 25 | Limpadores e lavadores de pára-brisas |
| 42 | 7,5 | 2010-2012: Controlo da estabilidade do veículo, gestão integrada da dinâmica do veículo, semáforo de alta montagem |
| 2013-2015: Controlo da estabilidade do veículo, gestão integrada da dinâmica do veículo, luzes de paragem, transmissão controlada electronicamente, sistema de injecção de combustível multiponto/sequencial multiponto de injecção de combustível, sistema de controlo de bloqueio de mudanças, sistema de arranque | ||
| 43 | 20 | Bateria de reboque |
| 44 | 30 | Luzes de atrelado |
| 45 | 10 | 2010-2012: Condensador |
| 46 | 30 | 2010-2012: ECU IG1, BK/UPLP, RADIADOR №2, AFS |
| 2013-2015: ECU-IG1 №6, BK/UP LP, ECU IG1 №5, ECU-IG1 №4 | ||
| 47 | 15 | Farol direito (farol alto) |
| 48 | 15 | Farol esquerdo (farol alto) |
| 49 | 10 | 2010-2012: reflector de descarga. |
| 50 | 15 | Farol direito (feixe baixo) |
| 51 | 15 | Farol esquerdo (feixe baixo) |
| 52 | 10 | Trompa |
| 53 | 20 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 54 | 7,5 | Buzina de segurança |
| 55 | 7,5 | Sistema de iluminação diurna contínua |
