Diagramas de fusíveis e caixas de relé – Suzuki Aero (Liana)
Aplica-se a veículos fabricados ao longo dos anos:
2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008.

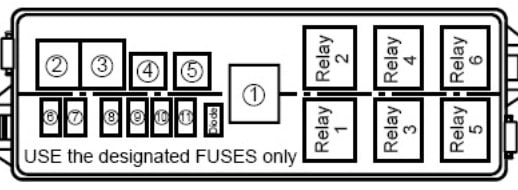

Compartimento do motor
Localizado junto à bateria, debaixo da tampa protectora, sobre a qual será aplicado o diagrama actual.
Descrição
- Bateria de 80A, alternador, todos os circuitos
- Interruptor de ignição 60A
- Caixa de fusíveis 60A, caixa de fusíveis do compartimento do motor
- 60A ABS. Unidade de condução e controlo
- Estafeta de ventilador 30A
- 15A Conjunto de instrumentos, Farol de cabeça – farol direito (R)
- 15A Farol – reflector esquerdo (L)
- 30A Relé de controlo do ventilador do radiador N.º 1 Relé de controlo do ventilador do radiador N.º 2
- 20A relé compressor, relé ventilador A/C
- 15A Estafeta Principal
- 15A interruptor de luz de travagem
Separadamente, pode haver um fusível de distribuição principal no terminal da bateria.

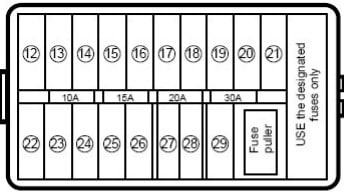

Compartimento do passageiro
Localizado debaixo do painel de instrumentos do lado do condutor, atrás da tampa protectora.
Descrição
| 12 | 10A relé compressor, relé ventilador de ar condicionado, interruptor de espelho aquecido, relé motor de ventilador, relé motor de ventilador (Olá) |
| 13 | 15A Assento aquecido |
| 14 | 20A Interruptor de aquecimento da janela traseira (combi) ou relé de aquecimento da janela traseira |
| 15 | 15 A ECM, interface de dados, painel de instrumentos, faróis, iluminação interior, luz de arranque, estéreo, MTC |
| 16 | Luz de nevoeiro da retaguarda 10A, interruptor da luz de nevoeiro da retaguarda, unidade de controlo da luz de nevoeiro da retaguarda |
| 17 | Alarme 10A |
| 18 | 15A reserva |
| 19 | 10А Relé H / T (farol/traseira) ou Dimensões (traseira), instrumento e iluminação da placa de matrícula |
| 20 | 20A Sistema de fecho central |
| 21 | Reserva |
| 22 | 15A Unidade de controlo electrónico SRS |
| 23 | 15A alternador, bobinas de ignição |
| 24 | Controlador de fecho de porta 10A, interruptor de luz de perigo, interruptor de luz de marcha-atrás, sensor de mudança de velocidades, modo manípulo, interruptor de controlo de modo |
| 25 | 15A Limpa pára-brisas, motor do limpa pára-brisas, regulador de posição dos faróis (L), regulador de posição dos faróis (R), interruptor de posição dos faróis, combinação de interruptores, relé do limpa pára-brisas traseiro, motor do limpa pára-brisas traseiro |
| 26 | Unidade de controlo electrónico ABS 10A, |
| 27 | 10A Instrumento cluster |
| 28 | 15A Fusível de isqueiro, Fonte de alimentação do interruptor de espelho, Gravador de fita de rádio, Amplificador de antena |
| 29 | 15A Conector de alimentação acessório |
