Skoda Fabia (1997 – 2007) – diagrama da caixa de fusíveis
Ano de produção: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005
Caixa de fusíveis no compartimento do motor
| Número | Consumidor | Corrente Ampere [A] |
| 1 | Dínamo | 175 |
| 2) | Interior | 110 |
| 3) | Direcção assistida | 50 |
| 4 | Velas de incandescência | 40 |
| 5 | Ventilador do radiador | 40 |
| 6 | ABS ou TCS ou ESP | 40 |
| 7 | ABS ou TCS ou ESP | 25 |
| 8 | Ventilador do radiador | 30 |
| 9 | Não atribuído | |
| 10 | Unidade central de controlo | 5 |
| 11 | Sistema de ar condicionado | 5 |
| 12 | Não atribuído | |
| 13 | Transmissão automática | 5 |
| 14 | Não atribuído | |
| 15 | Não atribuído | |
| 16 | Não atribuído |

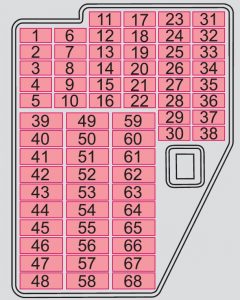

Caixa de fusíveis de painel de instrumentos
| № |
Consumidor |
PARA |
| 1 | Conjunto de instrumentos, ESP | 5 |
| 2) | Stoplights | 10 |
| 3) | Fonte de alimentação para diagnóstico, sistema de ar condicionado | 5 |
| 4 | Iluminação interior | 10 |
| 5 | Não atribuído | – |
| 6 | Luzes e visibilidade | 5 |
| 7 | Electrónica do motor, direcção assistida | 5 |
| 8 | Não atribuído | – |
| 9 | Sonda Lambda | 10 |
| 10 | S-contacto a) | 5 |
| 11 | Espelho retrovisor regulável electricamente b) | 5 |
| 12 | Sistema de ventilação, ar condicionado, faróis de xenon | 5 |
| 13 | Luz de inversão de marcha | 10 |
| 14 | Unidade de controlo do motor diesel | 10 |
| 15 | Sistema de limpeza dos faróis, limpador de pára-brisas | 10 |
| 16 | Conjunto de instrumentos | 5 |
| 17 | Motor a gasolina – unidade de controlo c) | 5 |
| 18 | Telefone | 5 |
| 19 | Transmissão automática | 10 |
| 20 | Unidade de controlo para falha da lâmpada | 5 |
| 21 | Bicos de lavagem do pára-brisas aquecidos | 5 |
| 22 | Não atribuído | – |
| 23 | Feixe principal direito | 10 |
| 24 | Electrónica de motores | 10 |
| 25 | Unidade de controlo para ABS, unidade de controlo TCS para ESP | 5 10 |
| 26 | Não atribuído | – |
| 27 | Não atribuído | – |
| 28 | Cruise control, interruptor do travão e pedal de embraiagem | 5 |
| 29 | Não atribuído | – |
| 30 | Luzes de condução do lado esquerdo e luz indicadora | 10 |
| 31 | Fecho centralizado – fechadura da porta da bagageira | 10 |
| 32 | Limpa-vidros traseiro | 10 |
| 33 | Luzes de estacionamento do lado direito | 5 |
| 34 | Luzes de estacionamento do lado esquerdo | 5 |
| 35 | Injector – motor a gasolina | 10 |
| 36 | Iluminação da matrícula | 5 |
| 37 | Luz traseira de nevoeiro e luz indicadora | 5 |
| 38 | Aquecimento do espelho externo | 5 |
| 39 | Aquecedor de janela traseira | 20 |
| 40 | Trompa | 20 |
| 41 | Limpa pára-brisas | 20 |
| 42 | Isqueiro , tomada eléctrica | 15 |
| 43 | Unidade central de controlo, bloqueio de alavanca de mudanças para transmissão automática | 20 |
| 44 | Sinais de viragem | 15 |
| 45 | Rádio, sistema de navegação | 20 |
| 46 | Elevadores eléctricos de janela (frente direita) | 25 |
| 47 | Não atribuído | – |
| 48 | Motor Diesel – unidade de controlo, injector | 30 |
| 49 | Sistema de fecho central | 15 |
| 50 | Passar as luzes do lado direito | 15 |
| 51 | Tomada de alimentação no tronco | 15 |
| 52 | Ignição | 15 |
| 53 | Elevadores eléctricos de vidros (atrás à direita) | 25 |
| 54 | Passagem de luzes do lado esquerdo | 15 |
| 56 | Unidade de controlo – motor a gasolina | 20 |
| 57 | Dispositivo de reboque | 25 |
| 58 | Elevador eléctrico de janelas (frente esquerda) | 25 |
| 59 | Não atribuído | – |
| 60 | Trompa para sistema de alarme anti-roubo | 15 |
| 61 | Bomba de combustível – motor a gasolina | 15 |
| 62 | Telhado inclinado eléctrico | 25 |
| 63 | Aquecedores de assento | 15 |
| 64 | Sistema de limpeza dos faróis | 20 |
| 65 | Luzes de nevoeiro | 15 |
| 66 | Elevador eléctrico de vidros (lado esquerdo traseiro) | 25 |
| 67 | Não atribuído | – |
| 68 | Ventilador de ar fresco | 25 |
| (a) Para consumidores de energia, tais como rádios, que podem ser operados com a ignição desligada, desde que a chave não seja removida. (b) Para veículos com um sistema eléctrico de elevação de vidros (c) São 15 amperes para um veículo com um motor de 1,2 litros. |
||
Atribuição de um fusível na bateria
| № |
Consumidor |
PARA |
| 1 | Dínamo | 175 |
| 2) | Interior | 110 |
| 3) | Ventilador do radiador | 40 |
| 4 | ABS ou TCS ou ESP | 40 |
| 5 | Direcção assistida | 50 |
| 6 | Velas de incandescência a) | 50 |
| 7 | ABS ou TCS ou ESP | 25 |
| 8 | Ventilador do radiador | 30 |
| 9 | Sistema de ar condicionado | 5 |
| 10 | Unidade de controlo do motor | 15 |
| 11 | Unidade central de controlo | 5 |
| 12 | Transmissão automática | 5 |
| (a) Apenas para motor diesel de 1,9 / 96 kW. | ||
