Alfa Romeo 156 Crosswagon – diagrama da caixa de fusíveis
Ano de fabrico: 2004, 2005, 2006, 2007, 2008.
Fusível de isqueiro – (caixa de fusíveis no compartimento de passageiros, fusível nº 15/15A).
Caixa de fusíveis do compartimento dos passageiros.
Localização da caixa de fusíveis
Para aceder a eles, remover o painel, libertando as capturas na direcção da seta abaixo e desbloquear o parafuso.

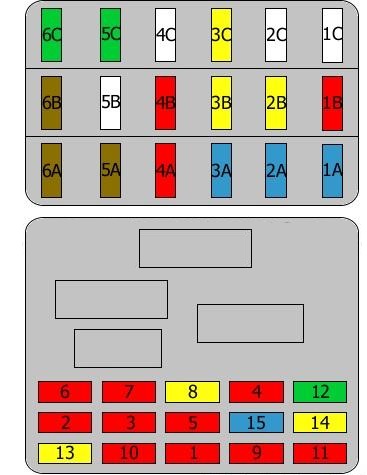

Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 A | Luzes de inversão de marcha atrás;
Interruptor do pedal do travão; Indicador(es) de serviço(s); Motor do limpador de pára-brisas; Rádio; Sistema de alarme; Sensor de estacionamento; Telefone; ABS; Ecrã multifunções; Transmissão automática. |
| 2 | 10 A | Luzes de posição;
Luzes de inversão de marcha atrás; Luz de nevoeiro esquerdo; Luzes de emergência. |
| 3 | 10 A | Luzes de posição;
Luzes de inversão de marcha atrás; Luz de nevoeiro da direita; Luzes de emergência. |
| 4 | 10 A | Airbag;
Feixe de imersão à direita. |
| 5 | 10 A | Faróis mergulhados à esquerda;
Airbag; Luzes de nevoeiro. |
| 6 | 10 A | Feixe principal direito |
| 7 | 10 A | Feixe principal esquerdo |
| 8 | 20A | Luz(es) adicional(is);
Fecho centralizado. |
| 9 | 10 A | Luzes de emergência |
| 10 | 10 A | Luz frontal de posição esquerda;
Alarme; Rádio; Conector de diagnóstico. |
| 11 | 10 A | Luz frontal de posição direita;
Relé de buzina. |
| 12 | 30A | Unidade de controlo integrada |
| 13 | 20A | Relé de buzina |
| 14 | 20A | Interruptor na coluna de direcção;
Lavador de faróis. |
| 15 | 15A | Mais leve;
Compressor. |
| 1A | 15A | Relé de luz nevoeiro |
| 2A | 15A | Bomba diesel |
| 3A | 15A | Gestão de motores |
| 4A | 10 A | Comando do código de gestão do motor |
| 5A | 7,5A | Comando de código |
| 6A | 7,5A | Interruptor do pedal do travão |
| 1B | 10 A | Interruptores de coluna de direcção |
| 2B | 20A | Unidade de controlo da porta traseira direita |
| 3B | 20A | Unidade de controlo da porta traseira esquerda |
| 4B | 10 A | Luzes de emergência |
| 5B | ||
| 6B | 7,5A | Controlo do ar condicionado;
Iluminação do porta-luvas. |
| 1C | ||
| 2C | ||
| 3C | 20A | Ponto de potência traseiro |
| 4C | ||
| 5C | 30A | Assentos de telhado aquecidos |
| 6C | 30A | Unidade de controlo da fechadura de arranque |

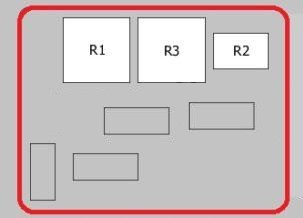

Caixa de retransmissão no compartimento de passageiros da Alfa Romeo Crosswagon.
Relé R1 – Lavador/limpador de pára-brisas
Estafeta R2 – Estafeta
Relé de sinal sonoro R3 – Relé para janela traseira aquecida

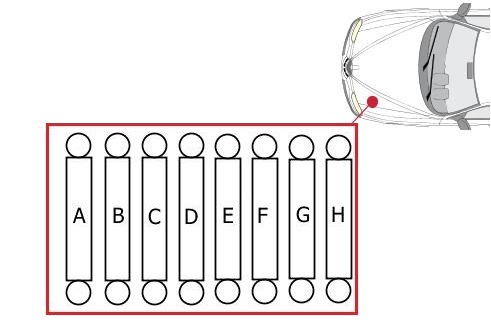

Caixa de fusíveis principal no compartimento do motor.
| Não. | Amps [A] | Descrição |
|---|---|---|
| A | 80A | Caixa de fusíveis do compartimento dos passageiros, fusível 9 |
| b | 80A | Fornecimento de energia |
| C | 70A | Caixa de fusíveis e caixa de relé do compartimento dos passageiros |
| D | 40A | Ar condicionado |
| mi | 30A | Gestão de motores |
| F | 40A | Ventilador de arrefecimento |
| g | 30A | Ventilador de arrefecimento |
| h | Velas de incandescência |
Caixa de retransmissão no compartimento do motor.
Fusível B39 – Relé de aquecimento a diesel (25.0 A).
Relé J05 – Relé inibidor de arranque
Estafeta J10 – Estafeta de injecção de combustível
Relé J15 – relé de bomba de combustível, relé adicional, bomba de combustível
Relé J17 – Relé de aquecimento a diesel
Estafeta J20 –
A/C relé J86 – relé de transmissão automática ou não utilizado

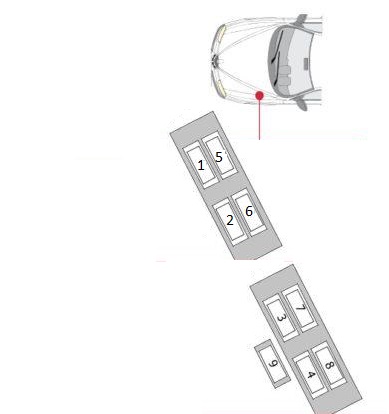

Caixa de fusíveis no compartimento do motor do Alfa Romeo Crosswagon.
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 40A | Ventilador de arrefecimento do motor (Alfa Romeo Twin Spark sem ar condicionado) |
| 2 | 40A | Ventilador de arrefecimento do motor, outro |
| 3 | 30A | Funções do interruptor de ignição |
| 4 | 80A | Rastilho principal |
| 5 | 60A | Unidade de controlo ABS ou ESP |
| 6 | 40A | Blower |
| 7 | 30A | Gestão de motores |
| 8 | ||
| 9 | 70A | Velas de incandescência;
Filtro de combustível aquecido. |
