Alfa Romeo 166 – diagrama da caixa de fusíveis
Ano de fabrico: 1999, 2000, 2001, 2002, 2003.
Rastilho de isqueiro Alfa Romeo 166 – (caixa de fusíveis no compartimento do motor (pré-2003), fusível nº 11/25A).
Rastilho de isqueiro Alfa Romeo 166 – (caixa de fusíveis do compartimento dos passageiros, fusíveis №7/10A e fusíveis №19/25A)
Caixa de fusíveis do compartimento do motor

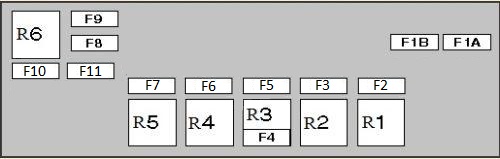

Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1A | 60A | Caixa de fusíveis/telão de fusíveis (F4/F8/F10-F12/F15/F15/F17-F20) |
| 1B | 30A | Tensão de alimentação para circuitos auxiliares de ignição |
| 2 | 30A | Válvula solenóide de controlo da capacidade do compressor AC |
| 3 | 10 A | Módulo de controlo ABS |
| 4 | 5A | Transmissão automática (AT) |
| 5 | 15A | Aquecedor de combustível – Diesel |
| 6 | 15A | Módulo de Controlo do Motor (ECM) (2.0TS) |
| 7 | 15A | Módulo de Controlo do Motor (ECM) (gasolina) |
| 8 | 30A | Arrancador |
| 9 | 30A | Módulo de controlo do motor (ECM) |
| 10 | 30A | Aquecedor auxiliar – (Diesel) |
| 11 | 25A | Tomada de alimentação auxiliar;
Isqueiro |
| R1 | Motor do ventilador de ar condicionado e relé aquecedor | |
| R2 | Relé motor de arranque | |
| R3 | Relé aquecedor de combustível – (Diesel) | |
| R4 | Relé de controlo do motor (EC) | |
| R5 | Relé de bomba de combustível (FP) | |
| R6 | Relé aquecedor extra – Diesel (se houver) |
Caixa de fusíveis no compartimento de passageiros Alfa Romeo 166
Localização da caixa de fusíveis
Os fusíveis para as unidades principais estão localizados na unidade de controlo debaixo do painel de instrumentos, à esquerda da coluna de direcção.
O acesso é feito desapertando o botão e baixando o painel.
Os símbolos gráficos que distinguem o componente eléctrico principal correspondente a cada fusível são apresentados numa etiqueta no painel interior.
Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 15A | Sinal luminoso de travagem;
Luzes de travagem; Unidade de controlo IGE; Painel de instrumentos; Indicadores de direcção; Interruptor do farol. |
| 2 | 10 A | Side airbag |
| 3 | 15A | Bomba de combustível |
| 4 | 15A | Rádio |
| 5 | 10 A | Espelhos eléctricos aquecidos;
Controlo de velocidade de cruzeiro; Controlador de segurança; Visualização da alavanca de transmissão (transmissão automática); Relé compressor A/C; Iluminação do painel de instrumentos; Dimmer; Porta aberta. |
| 6 | 5A | Relé de ventilador A/C |
| 7 | 10 A | Tomada acessória na frente;
Mais leve; Sistema de Controlo Integrado (ICS). |
| 8 | 10 A | Luzes de emergência;
Unidade de controlo do indicador. |
| 9 | 5A | Espelho retrovisor electrocromático;
Sensor de chuva; Sistema de portagens; Estafeta para assentos aquecidos; Unidade de controlo para janelas dianteiras accionadas electricamente; Unidade de controlo para vidros traseiros accionados electricamente; Ar condicionado; Bloqueio dos vidros traseiros operados electricamente. |
| 10 | 5A | Unidade de controlo CAE (transmissão automática) |
| 11 | 20A | Unidade de controlo IGE |
| 12 | 20A | Lavadores de faróis |
| 13 | 15A | Tecto de abrir;
Corte electrocrómico do espelho retrovisor (marcha atrás). |
| 14 | 25A | Lavador de pára-brisas e sistema de limpador de pára-brisas |
| 15 | 25A | Vidros dianteiros eléctricos |
| 16 | 5A | Imobilizador;
Unidade de controlo do motor. |
| 17 | 10 A | Visualização da alavanca de transmissão (transmissão automática);
Iluminação interior; Iluminação do tecto das portas; Iluminação para o compartimento de armazenamento superior; Iluminação de arranque; Dimmer; Unidade de controlo de ar condicionado; Unidade de controlo de segurança; Receptor de controlo remoto; Conector de diagnóstico. |
| 18 | 5A | Painel de controlo;
Sistema de Controlo Integrado (ICS); Telefone. |
| 19 | 25A | Fecho centralizado;
Tomada acessória traseira; Mais leve. |
| 20 | 5A | Imobilizador |
| R1 | Interruptor de relé de descarga | |
| R2 | Relé para as luzes de advertência de perigo | |
| R3 | Lavador de faróis/intermitente de relé |
Fusíveis e relé na bota de um Alfa Romeo 166
Os fusíveis e relés localizados no lado direito da bota estão alojados numa caixa num recesso fechado por uma tampa. Para abrir a tampa, rode o botão.

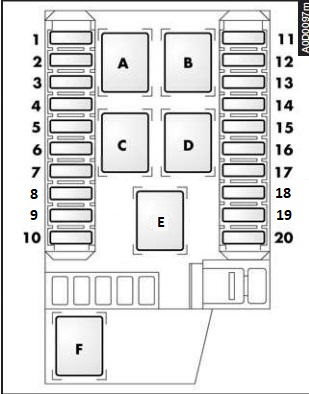

Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 30A | Aquecedor de janela traseira |
| 2 | 7,5A | Descongelação de espelhos exteriores |
| 3 | 20A | Unidade de controlo BI –
Janela de energia frontal do lado direito; Pára-brisas dianteiro direito (unidade de controlo ABI). |
| 4 | Predefinições | |
| 5 | 30A | Regulação eléctrica do banco direito da frente |
| 6 | 30A | Regulação eléctrica do banco dianteiro esquerdo |
| 7 | 15A | Aquecedor de pára-brisas |
| 8 | 10 A | Isolamento direito do assento da frente |
| 9 | 10 A | Isolamento frontal do assento esquerdo |
| 10 | 20A | Tejadilho eléctrico |
| 11 | Predefinições | |
| 12 | 10 A | Indicadores de direcção;
Sistema de alarme (unidade de controlo); Pré-alinhamento de atrelados. |
| 13 | 10 A | Aquecedor adicional (versões JTD) |
| 14 | 20A | Unidade de controlo ABI – janela de controlo traseira esquerda
Janela traseira de energia à esquerda (unidade de controlo ABI) |
| 15 | 10 A | Luz indicadora do espelho externo;
Luz indicadora de aquecimento do assento; Luz indicadora de aquecimento do assento; Sistema de alarme (unidade de controlo); Espelho de estrada electrocrómico; Sensores de estacionamento (unidade de controlo); Vidros eléctricos (luz de aviso BLOCK de controlo do condutor); Sensor de chuva; Receptor de controlo remoto. |
| 16 | 20A | Tomada de corrente traseira; |
| 17 | 20A | Unidade de controlo ABI – Janela de controlo traseira direita
Janela traseira de energia à direita (unidade de controlo ABI) |
| 18 | 20A | Unidade de controlo ABI – Janela de controlo frontal esquerda
Janela de energia frontal esquerda (unidade de controlo ABI) |
| 19 | 20A | Unidade de controlo ABI – Fecho centralizado;
Fecho centralizado (unidade de controlo ABI). |
| 20 | 25A | Amplificador de som |
Fusíveis e relé na bota de um Alfa Romeo 166

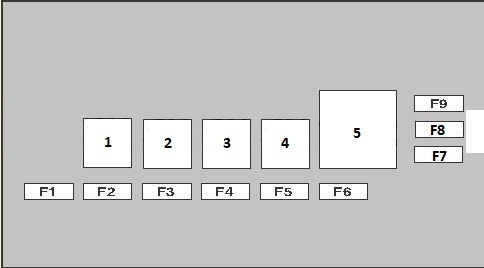

Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| F1 | 40A | Janela traseira aquecida |
| F2 | 10 A | Espelhos laterais aquecidos |
| F3 | 20A | Actuador de libertação da tampa da bota |
| F4 | 25A | Libertação da tampa de enchimento de combustível |
| F5 | 20A | Aquecimento dos bancos |
| F6 | 15A | Tomada de reboque |
| F7 | 30A | Assento eléctrico direito |
| F8 | 25A | Vidros eléctricos (atrás) |
| F9 | 30A | Banco eléctrico à esquerda |
| R1 | Relé do vidro traseiro aquecido | |
| R2 | Relé de libertação da tampa da bota | |
| R3 | Relé de enchimento de combustível | |
| R4 | Relé de aquecedor de bancos | |
| R5 | Relé de temporização da lâmpada da área de carga |
