Alfa Romeo GTV (1995-2005) – diagrama da caixa de fusíveis
Ano de fabrico: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

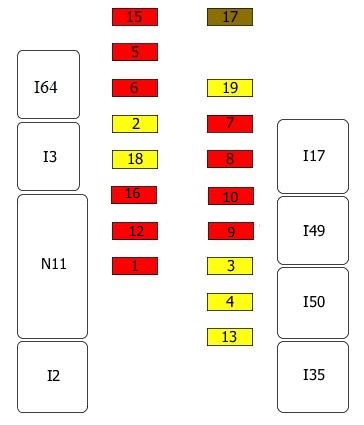

Diagrama da caixa de fusíveis
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 A | Luzes de emergência;
Iluminação interior; Espelho eléctrico. |
| 2 | 20A | Trompa;
Mais leve; Luzes de travagem; Iluminação interior; Iluminação do compartimento de armazenamento do painel de instrumentos. |
| 3 | 20A | Limpadores) |
| 4 | 20A | Bloqueio central/controlador de alarme;
ABS; Vidros eléctricos; Alimentação eléctrica para comandos da coluna de direcção; Luzes de nevoeiro; Ventilador de arrefecimento. |
| 5 | 10 A | Iluminação de instrumentos;
Controla a iluminação; Luzes traseiras esquerdas; Luz de matrícula direita; Luz de posição direita; Nivelamento dos faróis. |
| 6 | 10 A | Iluminação de instrumentos;
Controla a iluminação; Luzes traseiras direitas; Luz da placa de matrícula esquerda; Luz de posição esquerda; Nivelamento dos faróis. |
| 7 | 10 A | Feixe de imersão à direita |
| 8 | 10 A | Feixe de passagem à esquerda |
| 9 | 10 A | Feixe principal direito |
| 10 | 10 A | Semáforo à esquerda;
Semáforo. |
| 12 | 30A | Janela traseira aquecida;
Espelhos aquecidos; Luz de aviso do vidro traseiro aquecido; Luz de advertência para espelhos aquecidos. |
| 13 | 20A | Blower |
| 15 | 10 A | Vidros eléctricos;
Luzes de inversão de marcha atrás; Airbag; Painel de instrumentos; Rádio; CÓDIGO Alfa Romeo. |
| 16 | 7,5A | Iluminação interior;
Iluminação de arranque; Painel de instrumentos; Controlo do fecho central; Antena eléctrica. |
| 17 | 7,5A | Indicadores de direcção;
Painel de controlo; Controlo de compressores; Temporizador do ventilador de arrefecimento. |
| 18 | 20A | Sistema de fecho central |
| 19 | 20A | Luzes de nevoeiro;
Luz de aviso de nevoeiro. |
| I64 | Relé de luz lateral | |
| I3 | Relé de buzina | |
| N11 | Sistema de fecho central | |
| I2 | Relé do vidro traseiro aquecido | |
| I17 | Relé de luz nevoeiro | |
| I49 | Relé de feixe de cruzamento | |
| I50 | Relé de feixe alto | |
| I35 | Relé de potência com chave |
