Alfa Romeo Spider (2006-2011) – diagrama da caixa de fusíveis
Ano de produção: 2006, 2007, 2008, 2009, 2010, 2011.
Fusível de isqueiro (tomada eléctrica) em Alfa Romeo Spider (2006-2011). é o rastilho F44 Na caixa de fusíveis no painel de instrumentos.
Caixa de fusíveis no tablier

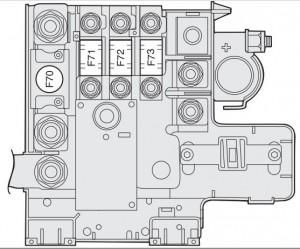

Caixa de fusíveis no terminal positivo da bateria

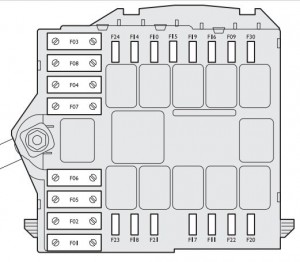

Caixa de fusíveis perto da bateria

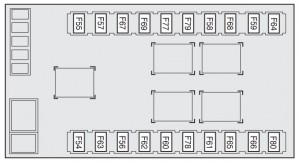

Caixa de fusíveis no porta-bagagens (lado esquerdo)
Quadro resumo dos fusíveis
| Luzes | Fusível | Amps [A] | Localização |
| Semáforo direito | F14 | 10 | Bateria |
| Luz de condução à esquerda | F15 | 10 | Bateria |
| Faróis mergulhados à direita | F12 | 15 | Painel de instrumentos |
| Luz de imersão à esquerda | F13 | 15 | Painel de instrumentos |
| Luz de nevoeiro frontal | F30 | 15 | Bateria (pólo positivo) |
| Luz de inversão de marcha | F35 | 7,5 | Painel de instrumentos |
| Terceiro semáforo | F37 | 10 | Painel de instrumentos |
| Luz de tecto frontal | F39 | 10 | Painel de instrumentos |
| Luz de tecto frontal | F49 | 7,5 | Painel de instrumentos |
| Sinais de viragem | F53 | 10 | Painel de instrumentos |
| Luzes de emergência | F53 | 10 | Painel de instrumentos |
| Descrição | Fusível | Amps [A] | Localização |
| Unidade de controlo do compartimento do motor | F70 (MEGA-FUSÍVEL) | 150 | Painel de instrumentos |
| Unidade de controlo do painel de instrumentos | F71 | 70 | Painel de instrumentos |
| Aquecedor de combustível (versões diesel) | F73 | 60 | Painel de instrumentos |
| Unidade de controlo de arranque | F01 (FUSE MAXI) | 70 | Bateria |
| Unidade de controlo no painel de instrumentos | F01 (FUSE MAXI) | 70 | Bateria |
| Ventilador do sistema de ar condicionado | F02 (FUSE MAXI) | 40 | Bateria |
| Bloqueio do volante eléctrico | F03 (FUSE MAXI) | 20 | Bateria |
| Ponto do ramo do travão (bomba) | F04 (FUSE MAXI) | 40 | Bateria |
| Ponto do ramo do travão (válvula solenóide) | F05 (FUSE MAXI) | 40 | Bateria |
| Ventilador do radiador (baixa velocidade) | F06 (FUSE MAXI) | 40 | Bateria |
| Ventilador do radiador (alta velocidade) | F07 (FUSE MAXI) | 40 | Bateria |
| Lavador de faróis | F09 | 20 | Bateria |
| Hornskowe | F10 | 15 | Bateria |
| Serviços adicionais de injecção electrónica | F11 | 15 | Bateria |
| + INT para sistema de injecção electrónica | F 16 | 7,5 | Bateria |
| Serviços básicos de injecção electrónica | F17 | 10 | Bateria |
| Ponto de controlo do motor | F18 | 15 | Bateria |
| Compressor do sistema de ar condicionado | F19 | 7,5 | Bateria |
| Aquecedor de janela traseira | F20 | 20 | Bateria |
| Alimentação da bomba de combustível | F21 | 20 | Bateria |
| Bobinas de ignição / injectores (versões a gasolina) | F22 | 15 | Bateria |
| Serviços básicos de injecção electrónica (versões diesel | F22 | 20 | Bateria |
| Alimentação de energia para o sistema de som / sistema de navegação por rádio. | F23 | 15 | Bateria |
| Corpo Ponto de ramificação do computador / bobina de relé do lava-faróis | F31 | 7,5 | Painel de instrumentos |
| Ramo da porta do condutor / ramo da porta do passageiro / dispositivo de ignição. | F32 | 15 | Painel de instrumentos |
| Grátis | F33 | – | Painel de instrumentos |
| Grátis | F34 | – | Painel de instrumentos |
| Sensor / caudalímetro de água no filtro de combustível diesel | F35 | 7,5 | Painel de instrumentos |
| Interruptor de luz de travagem / painel de controlo na consola central | F35 | 7,5 | Painel de instrumentos |
| Controlo de velocidade de cruzeiro | F35 | 7,5 | Painel de instrumentos |
| Sensor AQS | F35 | 7,5 | Painel de instrumentos |
| Grátis | F36 | – | Painel de instrumentos |
| Ponto divisor do painel de instrumentos | F37 | 10 | Painel de instrumentos |
| Controlador de faróis / Controlador de descarga de gás Fonte de alimentação do farol (Bixenon) (quando fornecido) | F37 | 10 | Painel de instrumentos |
| Actuador de bloqueio/desbloqueio do tronco | F38 | 15 | Painel de instrumentos |
| Tomada de diagnóstico do sistema EOBD | F39 | 10 | Painel de instrumentos |
| Unidade de controlo TPMS | F39 | 10 | Painel de instrumentos |
| Programação de telemóveis | F39 | 10 | Painel de instrumentos |
| Unidade de controlo do sistema de alarme (para versões/mercados, quando previsto) | F39 | 10 | Painel de instrumentos |
| Sistema de controlo climático | F39 | 10 | Painel de instrumentos |
| Janela traseira aquecida | F40 | 30 | Painel de instrumentos |
| Bocal de lavagem do farol | F41 | 7,5 | Painel de instrumentos |
| Névoa de espelho aquecida | F41 | 7,5 | Painel de instrumentos |
| Alimentação do ponto do ramo do travão (ABS / VDC) – Ponto do ramo do ângulo de viragem – Sensor de guinada | F42 | 7,5 | Painel de instrumentos |
| Limpador/lavador de pára-brisas | F43 | 30 | Painel de instrumentos |
| Acendedor de cigarros na consola central | F44 | 10 | Painel de instrumentos |
| Sistema de radionavegação | F49 | 7,5 | Painel de instrumentos |
| Unidade de controlo do sensor de chuva | F49 | 7,5 | Painel de instrumentos |
| Ponto divisor do volante | F49 | 7,5 | Painel de instrumentos |
| Painel de botões de controlo | F49 | 7,5 | Painel de instrumentos |
| Ponto divisor do sensor de estacionamento | F49 | 7,5 | Painel de instrumentos |
| A consola central controla as luzes | F49 | 7,5 | Painel de instrumentos |
| Luzes de controlo dos bancos | F49 | 7,5 | Painel de instrumentos |
| Serviços de pára-brisas | F49 | 7,5 | Painel de instrumentos |
| Programação de telemóveis | F49 | 7,5 | Painel de instrumentos |
| Botão START / STOP | F49 | 7,5 | Painel de instrumentos |
| Sistema de airbag | F50 | 7,5 | Painel de instrumentos |
| Unidade de controlo TPMS | F51 | 7,5 | Painel de instrumentos |
| Pré-selecção do sistema de som | F51 | 7,5 | Painel de instrumentos |
| Ponto divisor do painel de instrumentos | F53 | 10 | Painel de instrumentos |
| Amplificador de sistema de som com processador DSP | F54 | 30 | Porta-bagagens |
| + 30 amplificadores de áudio HI-FI | F54 | 30 | Porta-bagagens |
| Controlo do movimento do assento esquerdo | F56 | 25 | Porta-bagagens |
| Aquecedor de assento esquerdo | F57 | 7,5 | Porta-bagagens |
| Controlo do movimento do assento direito | F60 | 25 | Porta-bagagens |
| Grátis | F61 | – | Porta-bagagens |
| Aquecedor de assento direito | F67 | 7,5 | Porta-bagagens |
| Grátis | F58 | – | Porta-bagagens |
| Grátis | F59 | – | Porta-bagagens |
| Bomba hidráulica superior | F62 | 30 | Porta-bagagens |
| Unidade de controlo superior e válvulas solenóides | F63 | 20 | Porta-bagagens |
| Grátis | F64 | – | Porta-bagagens |
| Grátis | F66 | – | Porta-bagagens |
| Grátis | F68 | – | Porta-bagagens |
| Grátis | F69 | – | Porta-bagagens |
| Grátis | F77 | – | Porta-bagagens |
| Janela de energia esquerda | F78 | 30 | Porta-bagagens |
| Grátis | F79 | – | Porta-bagagens |
| Janela de energia à direita | F80 | 30 | Porta-bagagens |
