Diagramas de fusíveis e caixas de relé – Atlas Nissan
Aplica-se a veículos fabricados ao longo dos anos:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 , 2007 i 2008.

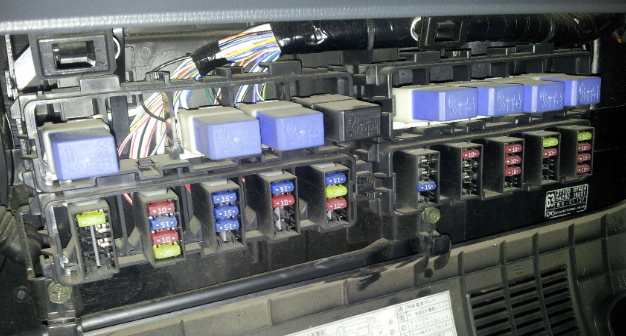

Compartimento do passageiro
A caixa de fusíveis está localizada no painel e é fechada por uma tampa protectora, na parte de trás da qual será aplicado um diagrama actualizado com descrições de componentes.

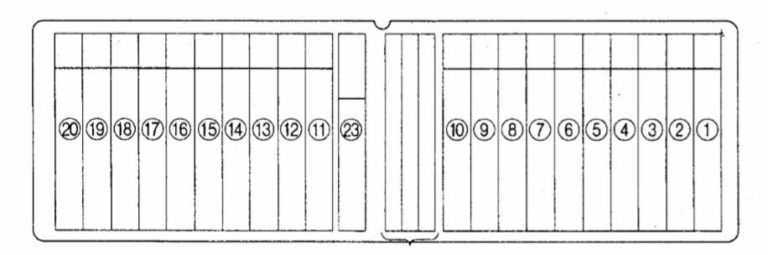

Tipo 1
Descrição
| 1 | 25А / 15А motor do ventilador de aquecimento, resistência do ventilador de aquecimento, interruptor de temperatura, interruptor de pressão, relé de desligamento do ar condicionado, relé do ar condicionado, termóstato, válvula e/p do sistema de reforço de velocidade XX (FICD) |
| 2 | 10A interruptor A/C, relé A/C, interruptor de pressão, embreagem solenóide do compressor A/C, XX válvula e/p booster de velocidade (FICD), termóstato |
| 3 | 10A relé de arranque, interruptor de encravamento de arranque |
| 4 | 15A Isqueiro, rádio |
| 5 | 10A Farol (direita), relé de interruptor do farol |
| 6 | 10A Farol (esquerda), relé do interruptor do farol, relé indicador, indicador; |
| 7 | 15A Rádio e relógio, iluminação interior, interruptor de iluminação interior, interruptor de fim de curso da porta, campainha de aviso de marcha-atrás, interruptor da fechadura da porta, relé do fecho central, fechaduras eléctricas das portas, controlador do fecho central, velocímetro |
| 8 | 15A interruptor de perigo, buzina, relé de buzina, interruptor de buzina, sinais de mudança de direcção |
| 9 | Relé de dimensão 15A, luzes, interruptor de luz de nevoeiro, interruptor de luz de nevoeiro, interruptor de luz de nevoeiro da retaguarda, relé de luz de nevoeiro da retaguarda |
| 10 | 10A Interruptor de luz de travagem, luz de travagem, controlador de bloqueio selector |
| 11 | 15A Interruptor de controlo do limpa pára-brisas e da máquina de lavar roupa, motor do limpa pára-brisas, motor da máquina de lavar roupa, relé de intervalo do limpa pára-brisas |
| 12 | 10A relé de controlo do travão de montanha, unidade de controlo electrónico de transmissão automática, indicador “FROM OFF”, indicador “UNLOADED”, relé do motor do ventilador do condensador, sinal sonoro de aviso de marcha atrás, interruptor de luz de marcha-atrás, luzes de marcha-atrás, interruptor de bloqueio de arranque, relé de arranque do motor auxiliar ( QOSIII), controlador de arranque do motor auxiliar (QOSII), vela de incandescência nº 1, vela de incandescência nº 2, indicador de vela de incandescência, indicador de temperatura do líquido refrigerante, sensor de temperatura, sensor de velocidade do veículo, painel de instrumentos, relé da janela de potência, relé indicador, interruptor da unidade de controlo 4WD, relé da unidade de controlo 4WD, unidade de controlo de tracção às quatro rodas válvula electropneumática |
| 13 | 10A / 15A Aquecedor de combustível |
| 14 | 15A Aquecedor traseiro, interruptor do aquecedor traseiro |
| 15 | 10A Interruptor do travão de escape, relé de controlo do travão de escape, válvula solenóide do travão de escape, embraiagem solenóide do travão de escape, pedal do acelerador |
| 16 | 10A Interruptor de luz de nevoeiro, luzes de nevoeiro, ECU |
| 17 | 10A Indicadores de direcção, interruptor indicador |
| 18 | Alternador 15 A, relé de carga, controlador de assistência de arranque (QOSIII) |
| 19 | 10A Paragem do motor eléctrico, válvula solenóide de corte de combustível |
| 20 | Interruptor de controlo de alcance dos faróis 10A, accionamento eléctrico para controlo de alcance dos faróis |
| 23 | 15A amplificadores de sinal de volta, relé amplificador de sinal de volta; |
Tipo 2
Encontrará o diagrama real na contracapa.
Descrição
Se as marcações estiverem em inglês, verifique a tabela.
| AQUECEDOR | Aquecedor |
| CALENDÁRIO | Ar condicionado |
| SECÇÃO | ABS |
| HSA | Sistema Hill-start |
| DRIVER | Arrancador |
| RÁDIO, CIGAR | Rádio, acendedor de charutos |
| FAROL (À DIREITA) | Farol direito |
| REFLECTOR (LH) | Farol esquerdo |
| CANDEEIRO DE SALA, RELÓGIO | Candeeiro de interior, relógio |
| PERIGO, CAVALO | Alarme, sinal sonoro |
| OGON | luzes de estacionamento |
| FOG LUZ | Luzes de nevoeiro |
| PARAR A LUZ | Luzes de paragem |
| SPRINKLER | Limpador e lavador de ecrã |
| RODOVIÁRIO, TERRA | Conjunto de instrumentos, luz reversa |
| AQUECEDOR DE COMBUSTÍVEL | Aquecedor de combustível |
| AQUECIMENTO DOS SEATOS | Aquecimento dos bancos |
| EXP. BREAK | Travão de montanha |
| FOG LUZ | Luzes de nevoeiro |
| SOBRE S/LAMP | Sinais de viragem |
| GENERADOR | Gerador |
| ACTUALIZAR. STOP | Parar o motor |
| VENTO DE POTÊNCIA | Elevadores de janela eléctricos |
Relé e caixa de fusíveis
Localizado do lado esquerdo na traseira da cabina ou atrás da ala esquerda. Os fusíveis ou fusíveis de alta potência e relés separados serão aí localizados.

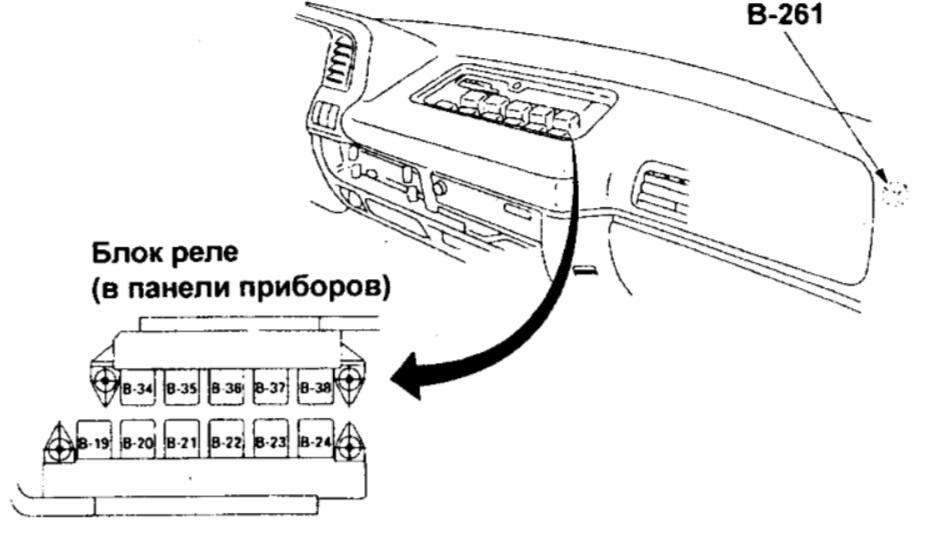

Caixa de retransmissão
Os componentes individuais podem estar fora dos blocos. Por exemplo, B -261.
Descrição
| W 9 | Relé do sistema de troca de intervalos do limpa pára-brisas (Intermitente) |
| B-19 | Relé de carregamento |
| B-19 | (PREÇO) |
| W 20 | Relé de farol |
| W 20 | (HEAD) |
| O 21 | Relé para ar condicionado, aquecimento e ventilação (AQUECIMENTO E CONDIÇÕES AÉREAS) |
| B-22 | Relé dimensional (OGON) |
| B-23 | Interruptor combinado de relé |
| B-23 | (RESISTENTE) |
| B-24 | Relé de buzina |
| B-24 | (KLAKSON) |
| B-34 | Relé de luz de nevoeiro traseiro |
| B-34 | (LUZ DE NEVOEIRO DA RETAGUARDA) |
| B-35 | Ligar o relé de luz |
| B-35 | (LUZ DE CURVA) |
| B-35 | Relé de luz de nevoeiro traseiro |
| B-35 | (RR MIST) |
| B-36 | Relé eléctrico de pára-brisas |
| B-36 | (POWER WINDOW) |
| B-37 | Relé de interruptor de pressão |
| B-37 | (AR CONDICIONADO TÉRMICO) |
| B-38 | Relé de travão de montanha |
| B-38 | (TRAVÃO SUBSTITUÍVEL) |
| J-12 | Estafeta de arranque |
| J-12 | (STARTER) |
| J-13 | Relé de vela de incandescência |
| J-14 | Relé de vela de incandescência |
| J-16 | Relé de controlo de aquecimento do condensador (CDS) |
| J-18 | Relé de controlo do travão de escape |
| J-18 | (SUBSTITUIÇÃO DO CONTROLO DE TRAVAGEM) |
| J-19 | Sistema de retransmissão 4WD |
| J-19 | Relé de desligamento do ar condicionado |
| J-19 | (A/C CUTTING). |
| J-20 | Relé indicador de direcção (luz marcadora) |
