Audi 100 C4 (1992) – diagrama da caixa de fusíveis
Ano de produção: 1992, 1993, 1994.
Fusível de isqueiro (tomada de alimentação) em Audi 100 C4 (1992). é o rastilho 4 Na caixa de fusíveis no painel de instrumentos.

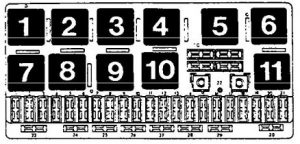

Caixa de fusíveis do painel de instrumentos
| Não. |
[A] |
Descrição |
| 1 | 15 | Luzes traseiras de nevoeiro |
| 2 | 15 | Interruptor flash de emergência, sistema anti-roubo (apenas EUA) |
| 3 | 25 | Buzinas, interruptor da luz de travagem |
| 4 | 15 | Bagageira, iluminação, acendedor de charutos, iluminação interior |
| 5 | 30 | Não utilizado |
| 6 | 5 | Luzes traseiras, luz marcadora lateral, RF |
| 7 | 5 | Luzes de cauda, luzes de marcador lateral, LF |
| 8 | 10 | Farol de feixe alto direito |
| 9 | 10 | Farol de feixe alto esquerdo |
| 10 | 10 | Farol, feixe baixo, direita |
| 11 | 10 | Farol, feixe baixo, esquerda |
| 12 | 15 | Transmissão automática, luzes de marcha-atrás, iluminação interior |
| 13 | 15 | Bomba de combustível |
| 14 | 5 | Iluminação da matrícula, iluminação do porta-luvas, iluminação do compartimento do motor, consola central |
| 15 | 25 | Limpador/lavador de pára-brisas |
| 16 | 30 | Nevoeiro traseiro |
| 17 | 30 | Ventilador de ar fresco, ar condicionado |
| 18 | 5 | Interruptor de potência do espelho |
| 19 | 10 | Fecho central, sistema anti-roubo (apenas EUA) |
| 20 | 30 | Assentos aquecidos |
| 21 | 25 | Controlador de injecção de combustível, diagnósticos |
| 22 | – | Não utilizado |
| 23 | – | Não utilizado |
| 24 | – | Não utilizado |
| 25 | – | Não utilizado |
| 26 | 5 | Velocímetro, espelhos eléctricos |
| 27 | 10 | Unidade de controlo da ignição |
| 28 | 15 | Controlador de injecção de combustível, controlo electrónico do motor |
| 29 | – | Não utilizado |
| 30 | 5 | Transmissão automática |
| Não. | Descrição |
| 1 | Conector do saltador de luz de nevoeiro traseiro |
| 2 | Relé de ventilador de arrefecimento radial 2ª fase |
| 3 | Relé do ventilador de arrefecimento radial após o arranque da unidade de controlo |
| 4 | Não utilizado |
| 5 | Relé de redução de carga |
| 6 | Não utilizado |
| 7 | Relé de buzina |
| 8 | Transmissão automática / relé anti-roubo |
| 9 | Máquina de lavar/limpador intermitente, relé |
| 10 | Relé de bomba de combustível, J17 |
| 11 | Não utilizado |

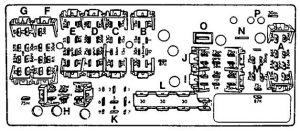

| Não. |
Descrição | Cor |
| A | Conector A/C | Cinzento |
| B | Conector de feixe de cabos frontal direito | preto |
| C | Conector do painel de instrumentos | azul |
| D | Conector de feixe de cabos no lado esquerdo da frente | Verde |
| E | Conector de feixe de cabos no lado esquerdo da frente | Amarelo |
| F | Conector do painel de instrumentos | castanho |
| G | Conector do painel de instrumentos | Vermelho |
| H | Conector do feixe de cabos traseiro | preto |
| I | Conector do painel de instrumentos | Vermelho |
| J | Conector do painel de instrumentos | Amarelo |
| K | – | – |
| L | Conector único (terminal 30) | Limpar |
| M | Para conector de equipamento opcional | Limpar |
| N | – | – |
| O | – | – |
| P | Para rastilho 26 | – |
