Audi A4 e S4 (B5) – diagrama da caixa de fusíveis
Ano de fabrico: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Caixa de fusíveis no compartimento do motor

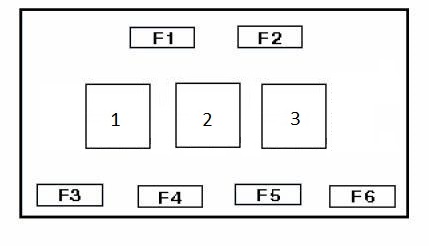

Diagrama da caixa de fusíveis tipo 1
| 1 | Aquecedor de líquido de arrefecimento do motor relé 2, alta potência (Diesel) – se instalado |
| 2 | Aquecedor de líquido de arrefecimento do motor relé 1, baixa potência (Diesel) – se instalado |
| 3 | Relé de controlo do motor (EC) |
| F1 | – |
| F2 | (15A) Gestão de motores (1998^) |
| F3 | (15A) Gestão de motores (^ 1997) |
| F4 | (50A) Aquecedor do líquido de arrefecimento do motor2 (1.9TDI) – se instalado |
| F5 | (25A) Aquecedor do líquido de arrefecimento do motor (1,9 TDI)- se instalado |
| F6 | (80A) Velas de incandescência (1.9TDI) |

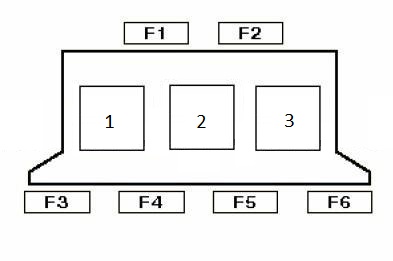

Tipo 2 – diagrama da caixa de fusíveis
| 1 | Relé do sistema sensor de oxigénio (2,6 ABC) |
| 2 | Elemento de aquecimento do motor relé de refrigeração II |
| 3 | Relé do sistema de injecção diesel |
| F1 | – |
| F2 | – |
| F3 | (20A) Sistema de injecção |
| F4 | (50A) Elemento de aquecimento do líquido de arrefecimento do motor |
| F5 | (25A) Elemento de aquecimento do líquido de arrefecimento do motor |
| F6 | (15A) Sistema de velas de incandescência |

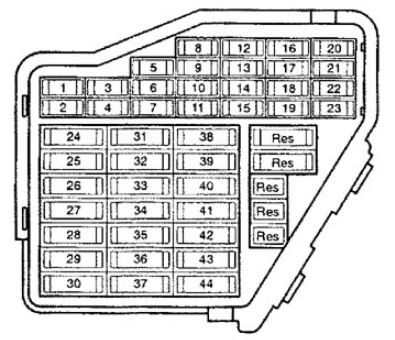

Caixa de fusíveis do compartimento de passageiros Audi A4 (B5).
Localização da caixa de fusíveis
A unidade está localizada debaixo da tampa no final do painel de instrumentos, do lado esquerdo. Para abrir a tampa, inserir uma chave de fendas na ranhura por baixo da tampa e alavancar a abertura. No interior da tampa da caixa de fusíveis encontra-se uma manivela para accionar manualmente o tecto de abrir eléctrico. Na fila à direita encontram-se dois fusíveis sobresselentes.
Tipo 1
| F1 | (5A) Bicos de lavagem de pára-brisas aquecidos |
| F2 | (5A) Indicadores, luzes de advertência de perigo |
| F3 | (5A) Lâmpada de prancheta;
Iluminação do painel de instrumentos; Estafeta de lavador de faróis. |
| F4 | (5A) Lâmpada de chapa de matrícula |
| F5 | (5A) Iluminação do interruptor;
Iluminação do painel de instrumentos. |
| F6 | (5A) Unidade de controlo de fecho central |
| F7 | (10A) Módulo de controlo ABS |
| F8 | (5A) Telefone |
| F9 | – |
| F10 | – |
| F11 | (5A) Controlo de velocidade de cruzeiro |
| F12 | (10A) Tomada de diagnóstico |
| F13 | (10A) Lâmpadas de paragem |
| F14 | (10A) Lâmpadas interiores;
Lâmpadas espelhadas cosméticas. |
| F15 | (10A) Painel de instrumentos, módulos de controlo |
| F 16 | (5A) Unidade de controlo de ABS |
| F17 | (10A) Aquecedor de fechaduras de portas |
| F18 | (10A) Luz de trânsito à direita |
| F19 | (10A) Semáforo à esquerda |
| F20 | (10A) Faróis mergulhados – direita;
Ajuste do feixe de faróis. |
| F21 | (10A) Passagem de luzes – esquerda;
Ajuste dos faróis. |
| F22 | (5A) Lâmpadas laterais – direita;
Luzes traseiras – à direita. |
| F23 | (5A) Lâmpadas laterais – esquerda;
Luzes traseiras – esquerda. |
| F24 | (25A) Limpadores e lavadores de pára-brisas |
| F25 | (30A) Motor do ventilador do aquecedor;
Componentes de ar condicionado. |
| F26 | (30A) Janela traseira aquecida;
Espelhos aquecidos. |
| F27 | (15A) Limpa-vidros traseiro |
| F28 | (15A) Bomba de combustível |
| F29 | (20A) Válvula EVAP;
Aquecedor de sonda Lambda, na válvula do colector de admissão. |
| F30 | (20A) Tecto de abrir |
| F31 | (15A) Inversão de luzes, unidades de controlo |
| F32 | (20A) Bobinas de ignição;
Sensor de fluxo de ar em massa; ECM. |
| F33 | (15A) Acendedor de cigarros |
| F34 | (15A) Injectores |
| F35 | (30A) Tomada de reboque |
| F36 | (15A) Luzes de nevoeiro;
Luzes traseiras de nevoeiro. |
| F37 | (20A)Módulo transmissor/receptor telefónico;
Unidade de áudio. |
| F38 | (15A) Lâmpada espacial para carga;
Fecho centralizado. |
| F39 | (15A) Luzes de emergência |
| F40 | (25A) Trompa |
| F41 | (25A) Relé de válvula solenóide ABS |
| F42 | (30A) Aquecedor auxiliar |
| F43 | – |
| F44 | (30A) Aquecimento dos bancos |
Tipo 2
| F1 | (5A) Bicos de lavagem de pára-brisas aquecidos |
| F2 | (10A) Indicadores |
| F3 | (5A) Lavadores de faróis;
Luz do compartimento de armazenamento; Luz do compartimento do motor; Ar condicionado (AC); Transmissão automática (AT); Painel de instrumentos. |
| F4 | (5A) Lâmpadas de chapa de matrícula |
| F5 | (10A) Painel de instrumentos;
Assentos aquecidos; Espelhos laterais eléctricos; Afixação da alavanca de mudanças; Luz de aviso do SRS; Indicador da temperatura do ar exterior; Módulo de aviso de falha de lâmpada; Sistema de navegação; Assistência ao estacionamento; Ar condicionado (AC); Conversor catalítico; Cortinas traseiras de vidro; Telefone/telemática. |
| F6 | (5A) Sistema de fecho central |
| F7 | (10A) Sistema de travagem antibloqueio (ABS);
Interruptor BPP; Interruptor CPP. |
| F8 | (5ATelefone/telemática |
| F9 | (10A) Espelhos laterais aquecidos;
Fechaduras de portas aquecidas; Afixação da alavanca de mudanças; Indicador da temperatura do ar exterior. |
| F10 | (5A) Ajuste automático dos faróis |
| F11 | (5A) Cruise control (com AT) |
| F12 | (10A) Conector de ligação de dados (DLC) |
| F13 | (10A) Lâmpadas de paragem |
| F14 | (10A) Lâmpadas interiores;
Lâmpadas de leitura; Sistema de alarme; Espelho de luz cosmética; Memória de assento eléctrico. |
| F15 | (10A) Painel de instrumentos;
Vidros eléctricos; Transmissão automática (AT); Ar condicionado (AC); Sistema de navegação. |
| F 16 | (5A) Sistema de travagem antibloqueio (ABS);
Programa de estabilidade electrónica (ESP). |
| F17 | (10A) Fechaduras de porta aquecidas;
Sistema de navegação; Suspensão autonivelante; Rádio bidireccional. |
| F18 | (10A) Reflector da direita – feixe alto |
| F19 | (10A) Lâmpada dianteira esquerda – feixe alto |
| F20 | (10A/15A) Farol direito – farol baixo, ajuste do farol |
| F21 | (10A/15A) Farol esquerdo – farol baixo, ajuste do farol |
| F22 | (5A) Luzes laterais, traseira direita |
| F23 | (5A) Luzes laterais, traseira esquerda |
| F24 | (25A) Lavador de pára-brisas e sistema de limpador de pára-brisas;
Lavador de pára-brisas intermitente e relé do limpa pára-brisas. |
| F25 | (30A) Motor do ventilador AC, aquecedor;
Ar condicionado (AC). |
| F26 | (30A) Janela traseira aquecida;
Espelhos laterais aquecidos; Recirculação de ar condicionado e aquecedor. |
| F27 | (15A) Motor do limpa-vidros traseiro;
Volante aquecido; Interruptores do volante. |
| F28 | (15A/20A) Bomba de combustível;
Bomba elevatória de combustível. |
| F29 | (20A) Gestão de motores |
| F30 | (20A) Tecto de abrir |
| F31 | (15A) Luzes de inversão de marcha atrás;
Controlo de velocidade de cruzeiro; Transmissão automática (AT); Conector de ligação de dados (DLC); Espelho interior anti-ofuscante; Válvula solenóide EGR. |
| F32 | (20A) Gestão de motores |
| F33 | (15A) Acendedor de cigarros |
| F34 | (15A) Gestão de motores |
| F35 | (30A) Tomada de reboque |
| F36 | (15A) Luzes de nevoeiro frontal;
Luzes traseiras de nevoeiro. |
| F37 | (20A) Telefone, sistema áudio |
| F38 | (15A) Luz da tampa da bagageira, porta traseira, sistema de fecho central |
| F39 | (15A) Luzes de advertência |
| F40 | (25A) Trompa |
| F41 | (25A) Sistema de travagem antibloqueio (ABS) |
| F42 | (25A) Programa Electrónico de Estabilidade (ESP) |
| F43 | Válvula solenóide EGR;
Sensor de temperatura do líquido de arrefecimento do motor (ECT) (1999^). |
| F44 | (30A) Assentos aquecidos |

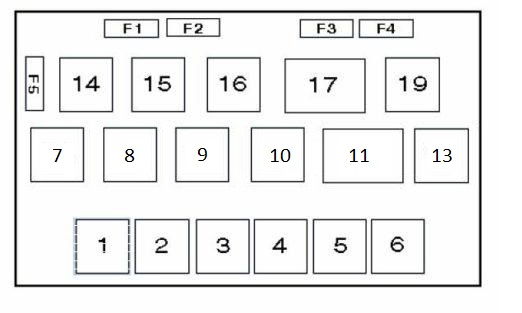

Estafeta Audi A4 B5.
Tipo 1
| 1 | Relé de circuito auxiliar de ignição |
| 2 | Relé de buzina |
| 3 | Relé da bomba do lava faróis |
| 4 | Sistema de transmissão relé I – AT |
| 5 | Lavador intermitente e relé do limpa pára-brisas |
| 6 | Relé de bomba de combustível |
| 7 | – |
| 8 | Relé de luz diurna contínua |
| 9 | Relé de feixe alto |
| 10 | Relé de luz nevoeiro |
| 11 | Módulo de controlo do espelho externo |
| 13 | Sistema de transmissão relé II – AT |
| 14 | Máquina de lavar e limpador de pára-brisas traseiro |
| 15 | – |
| 16 | Compressor de A/C relé de embraiagem |
| 17 | Módulo de aviso de falha de lâmpada |
| 19 | – |
| F1 | – |
| F2 | (20A) Sistema de alarme |
| F3 | (10A) Taxímetro |
| F4 | (50A) ABS |
| F5 | (50A) ABS |

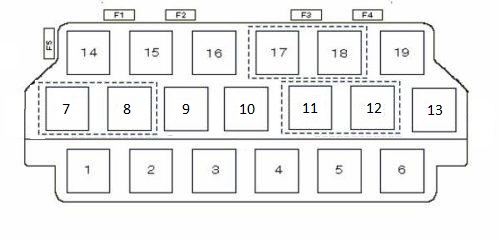

| 1 | Relé de circuito auxiliar de ignição |
| 2 | Trompa de relé-duplo som |
| 3 | Relé da bomba do lava faróis |
| 4 | Ponte, de MT |
| 5 | Lavador de pára-brisas intermitente e relé do limpa pára-brisas |
| 6 | Relé de bomba de combustível;
Vela de incandescência. |
| 7 | Módulo de controlo do sistema de alarme de táxi |
| 8 | Módulo de controlo do sistema de alarme de táxi |
| 9 | Relé de feixe alto |
| 10 | Relé de luz de nevoeiro frontal |
| 11 | Módulo de controlo de espelhos laterais, com espelhos dobráveis |
| 12 | Módulo de controlo de espelhos laterais, com espelhos dobráveis |
| 13 | Interruptor de arranque do interruptor de travagem;
Inverter a luz/s relé, com velocidade AT/4. |
| 14 | Relé da bomba do lavador de pára-brisas traseiro |
| 16 | Compressor de A/C relé de embraiagem |
| 17 | Módulo de aviso de falha de lâmpada |
| 18 | Módulo de aviso de falha de lâmpada |
| 19 | |
| F1 | |
| F2 | (20A) Sistema de alarme (táxi) |
| F3 | (10A)Taxímetro |
| F4 | (5A) Rádio bidireccional (táxi) |
| F5 | (20A) Sistema de alarme (táxi) |

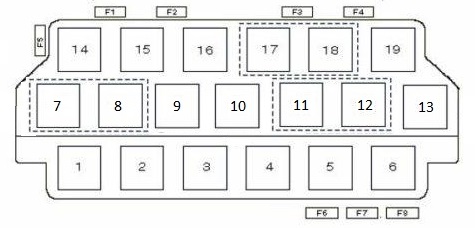

Tipo 3 (a partir de 1998)
| 1 | Trompa de relé-duplo som |
| 2 | Relé de circuito auxiliar de ignição |
| 3 | |
| 4 | Relé de bomba de combustível, relé de vela de incandescência |
| 5 | Lavador de pára-brisas intermitente e relé do limpa pára-brisas |
| 6 | Lavador de pára-brisas intermitente e relé do limpa pára-brisas |
| 7 | Relé de luz de nevoeiro frontal (1998) |
| 8 | Módulo 1 de controlo do sistema de alarme de táxi, relé de luz diurna contínua |
| 9 | Módulo de controlo do sistema de alarme de táxi 1, relé de feixe alto |
| 10 | Relé de interruptor alternador (AFB) -1998 |
| 11 | Módulo de controlo de espelhos laterais, com espelhos dobráveis |
| 12 | Módulo de controlo de espelhos laterais, com espelhos dobráveis |
| 13 | Interruptor de arranque do interruptor de travagem;
Inverter a luz/s relé, com velocidade AT/4. |
| 16 | Módulo de controlo multi-funções do volante |
| 17 | Módulo de aviso de falha de lâmpada |
| 18 | Módulo de aviso de falha de lâmpada |
| 19 | Módulo de controlo do sistema de alarme de táxi 2 |
| F1 | |
| F2 | (20A) Sistema de alarme (táxi) |
| F3 | (10A)Taxímetro |
| F4 | (5A) Rádio bidireccional (táxi) |
| F5 | (20A) Sistema de alarme (táxi) |
| F6 | |
| F7 | |
| F8 | (15A) Motor da bomba de vácuo (AML/AMM/AMX/AVV) |

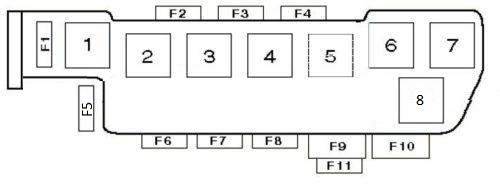

Caixa de retransmissão Audi A4 2.
Tipo 1
| 1 | Relé temporizador do ventilador de arrefecimento do motor |
| 2 | Relé motor condensador A/C I |
| 3 | Relé motor do condensador A/C II |
| 4 | Relé de circuito de janela eléctrica |
| 5 | |
| 6 | |
| 7 | Relé telefónico |
| 8 | |
| 9 | |
| 10 | Relé de luz nevoeiro |
| 11 | |
| 12 | |
| 13 | |
| F1 | |
| F2 | (30A) Ajuste do assento |
| F3 | |
| F4 | (50A) Bomba de ABS |
| F5 | (40A) Motor do condensador A/C I |
| F6 | (30A) Fusível do motor do ventilador de arrefecimento do motor |
| F7 | (5A) Motor do condensador A/C II |
| F8 | (30A) Janelas eléctricas |
| F9 | (30A) Janelas eléctricas |
| F10 | (15A) Sistema de fecho central |
| 1 | Relé de funcionamento do motor do ventilador de arrefecimento do motor (se existir) |
| 2 | Relé motor do ventilador de arrefecimento do motor – 2ª velocidade (se houver) |
| 3 | Relé motor do ventilador de arrefecimento do motor – 1ª velocidade |
| 4 | relé de ABS (com ESP) |
| 5 | Módulo de controlo para luzes de aviso de porta aberta (1998^) |
| 6 | – |
| 7 | Relé de comutação para unidade de altifalante de áudio/telefone (^ 1997) |
| 8 | – |
| F1 | – |
| F2 | (30A) Fusível do assento eléctrico, lado do passageiro |
| F3 | (30A) Fusível eléctrico para o banco, do lado do condutor |
| F4 | – |
| F5 | (10A) Tomada de alimentação auxiliar |
| F6 | (30A) Interruptor eléctrico do pára-brisas |
| F7 | (30A) Interruptor eléctrico do vidro traseiro |
| F8 | (5A) Relé motor do ventilador de refrigeração 1/2 |
| F9 | (40A) Motor do ventilador de arrefecimento do motor, 2 velocidades |
| F10 | (50A/60A) Sistema de travagem antibloqueio (ABS) |
| F11 | (30A) Motor do ventilador de arrefecimento do motor (uma velocidade) |
