Audi A8 D2 (1994-2002) – diagrama da caixa de fusíveis
Ano de produção: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Fusível de isqueiro (tomada) em Audi A8 D2 (1994-2002). é o fusível 13 na caixa de fusíveis no compartimento de passageiros.

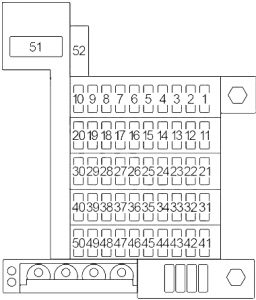

Caixa de fusíveis do compartimento dos passageiros
| Não. |
Amp [A] |
Descrição |
| GRAY | ||
| 1 | 5 | Módulo de controlo de lâmpadas,
luz de estacionamento esquerda, luz marcadora frontal esquerda, processador de combinação de conjuntos de instrumentos |
| 2 | 5 | Módulo de controlo de lâmpadas;
Luz de estacionamento direita; Luz marcadora frontal direita; Luzes de cauda; Luzes de matrícula; Processador de conjuntos de instrumentos. |
| 3 | 15 | ’97 -’03:
Farol direito (feixe baixo); Módulo de controlo de lâmpadas. |
| 10 | Farol direito (feixe baixo);
Módulo de controlo de lâmpadas. |
|
| 4 | 15 | ’97 -’03:
Farol esquerdo (feixe baixo); Sistema de mira de faróis; Módulo de controlo de lâmpadas. |
| 10 | Farol esquerdo (feixe baixo);
Sistema de mira de faróis; Módulo de controlo de lâmpadas. |
|
| 5 | 10 | Farol esquerdo (farol alto);
Módulo de controlo frontal/traseiro luzes de nevoeiro. |
| 6 | 10 | Farol direito (farol alto);
Lâmpada indicadora de feixe alto. |
| 7 | 15 | Interruptor da luz de aviso de emergência |
| 8 | 15 | Trompa |
| 9 | 10 | 00-03:
Conector de ligação de dados. |
| 5 | ’98 -’99:
Conector de ligação de dados; Relé de luz de alavanca selectora. |
|
| 5 | -’97:
Conjunto de instrumentos; Relé de separação de células solares. |
|
| 10 | 25 | Interruptor de lavagem do limpa pára-brisas
pára-brisas; Anilha de relé intermitente limpadores de pára-brisas. |
| VERMELHO | ||
| 11 | 10 | Espelhos exteriores |
| 12 | 10 | 00-03:
Volante aquecido; Módulo de controlo do volante. |
| 5 | Relé de bloqueio de turnos | |
| 13 | 5 | Cabeça de controlo de A/C;
Acendedor de cigarros; Relé de luz nevoeiro; Luz do porta-luvas; Conjunto de instrumentos; Processador de montagem de indicadores; Luzes de cauda; Cinzeiro luminoso; Luz do cinzeiro traseiro; Interruptor de gama multifunções Transmissão; Iluminação automática da consola Transmissão; Iluminação da matrícula; Iluminação da bandeja de armazenamento; Porta-copos e porta-moedas; Díodo de protecção de retransmissão luzes de alavanca selectora; Sistema de iluminação interior; Interruptor de luz. |
| 14 | 5 | Relé de controlo de ventiladores
Primeiros refrigeradores de velocidade; Relé de controlo de ventiladores Refrigeradores de segunda velocidade; Relé de controlo de ventiladores Refrigeradores de terceira velocidade; Sensor de qualidade do ar (’98 -’03). |
| 15 | 15 | Interruptor de luz de nevoeiro;
Interruptor de luz de nevoeiro traseiro; Módulo de controlo de luz de nevoeiro. |
| 16 | 30 | ’97 -’03:
Interruptor do defogger da janela traseira; Espelho desembaçador; Cabeça de controlo de ar condicionado (’00 -’03). |
| 25 | Interruptor do defogger da janela traseira;
Espelho desembaçador. |
|
| 17 | 5 | 00-03:
Sensor do ângulo de direcção |
| 10 | Luz de reserva | |
| 18 | 10 | Interruptor da luz de aviso de emergência |
| 19 | 10 | Interruptor de luz de paragem;
Válvula da bomba de vácuo; Módulo de controlo de transmissão. |
| 20 | 5 | Aquecedores de bicos lavadores |
| AMARELO | ||
| 21 | 15 | Conector de ligação de dados;
Conjunto de instrumentos; Módulo de controlo de lâmpadas; Módulo de controlo do volante; Rádio; Motores de regulação dos faróis; Módulo de controlo de regulação dos faróis; Módulo de controlo de assistência ao estacionamento; Módulo de controlo de monitorização pressão dos pneus; Luz indicadora de avaria airbag; Luz indicadora de mau funcionamento do ABS; Luz indicadora de controlo de tracção. |
| 22 | 5 | 00-01:
Transmissor-receptor telefónico; Rádio. |
| 10 | -’98:
Transmissor-receptor de telefone. |
|
| 23 | 15 | -’01:
Acendedor de cigarros. |
| 24 | 10 | 00-03:
Cabeça de controlo de A/C; Processador de conjuntos de instrumentos; Módulo de controlo de assistência ao estacionamento; Relé de separação de células solares,; Módulo de controlo do volante; Módulo de controlo de monitorização pressão dos pneus. |
| 5 | ’97 -’99:
Processador de combinação de conjuntos de indicadores. |
|
| 5 | Controlo de A/C (ar condicionado) | |
| 25 | 10 | 00-03:
Cabeça de controlo de A/C. |
| 15 | -’99:
Cabeça de controlo de A/C; Sensor de temperatura interna; Conjunto de instrumentos; Relé de separação de células solares; Módulo de controlo do volante. |
|
| 26 | 10 | ’97 -’03:
Interruptor multifunções gama de transmissão; Solenóide de fecho por turnos. |
| 5 | Interruptor multifunções
gama de transmissão; Solenóide de fecho por turnos; Sistema de controlo de velocidade de cruzeiro. |
|
| 27 | 15 | Bomba de refrigeração;
Válvulas de controlo de calor. |
| 28 | 10 | 00-03:
Relé de embreagem A/C. |
| 15 | -’97:
Bomba de refrigeração, aquecedor auxiliar. |
|
| 29 | 5 | 00-03:
Módulo de controlo do volante. |
| 10 | -’99:
Módulo de controlo do volante. |
|
| 30 | – | – |
| BLUE | ||
| 31 | 20 | 00-03:
Bomba de combustível. |
| 15 | -’99:
Bomba de combustível. |
|
| 32 | 30 | 00-03:
Injectores de combustível; Bobinas de ignição; Válvulas 1 e 2 a serem ajustadas eixo de comando (’01 -’03). |
| 20 | Sensores de oxigénio aquecidos em frente ao TC;
Bomba de detecção de fugas Sistema EVAP. |
|
| 33 | 20 | Sensores de oxigénio aquecidos em frente ao TC;
Bomba de detecção de fugas Sistema EVAP; Sensor de fluxo de ar em massa. |
| 34 | 15 | -’99:
Sensores de oxigénio aquecidos após TWC. |
| 35 | 5 | 00-03:
Unidade de controlo de navegação. |
| 5 | Aquecedor adicional | |
| 36 | 10 | 00-03:
Unidade de controlo de navegação. |
| 15 | Aquecedor adicional | |
| 37 | – | – |
| 38 | 5 | 00-03:
Sensor de temperatura do nível de óleo. |
| 39 | 25 | 00-03:
Módulo de controlo ABS. |
| 5 | -’99:
Módulo de controlo ABS. |
|
| 40 | 10 | Módulo de controlo ABS;
Interruptor antiderrapante (com FWD); Válvula de purga de freio; Interruptor ARS / ESP; Interruptor de luz de paragem (Quattro). |
| BRONZE | ||
| 41 | 10 | Luz interior frontal;
Luzes traseiras de leitura; Fecho centralizado; Sistema de alarme; Módulo de controlo de atraso o iluminação interna; SAFE fecho central; Luz de advertência; Luz de leitura frontal esquerda; Relé de luz interior e interior; Interruptor de monitorização compartimento de passageiros; Iluminação suplementar do espelho; Desbloqueio do tronco eléctrico; Viseira solar traseira eléctrica. |
| 42 | 10 | Módulo de controlo de janelas à direita e à esquerda;
Interruptor de ajuste do espelho; Módulo de controlo da função de dobragem do espelho; Interruptor do programa de memória; Interruptor de ajuste do apoio de cabeça traseiro; Interruptores para bancos dianteiros aquecidos; Interruptor do banco traseiro aquecido; Interruptor de memória do banco dianteiro. |
| 43 | 15 | ’00 -’03:
Interruptor de libertação do compartimento da bagagem; Luzes espelhadas direita e esquerda da maquilhagem; Interruptor de luz de espelho para maquilhagem direita e esquerda; Relé de luz de entrada/chão; Módulo de controlo de sensores monitorização interior; Interruptor de fechadura interior lado do condutor; Módulo de controlo de memória de espelho; Interruptor do programa de memória; Interruptor do programa de memória assento de passageiro; Módulo de controlo de sensor ultra-som; Luz de leitura correcta; Iluminação do mapa; Luz de leitura à esquerda; Iluminação interior. |
| 10 | ’99:
Interruptor de libertação de compartimentos compartimento de bagagem; Luzes espelhadas direita e esquerda da maquilhagem; Relé de luz de entrada/chão; Módulo de controlo de sensores monitorização interior; Interruptor de fechadura interior Lado do condutor; Módulo de controlo de memória de espelho; Interruptor do programa de memória; Interruptor de luz de nevoeiro traseiro. |
|
| 44 | 10 | Fecho centralizado;
Sistema de alarme; Módulo de controlo de atraso luzes interiores; Interruptor de persiana de vidro traseiro; Interruptor automático de regulação do fluxo luminoso espelho interior; Módulo de controlo da porta da garagem; Relé de luz interior. |
| 45 | 15 | Fecho centralizado;
Sistema de alarme; Módulo de controlo de atraso luzes interiores; Módulo de controlo de sensores monitorização interior; Interruptor de fechadura interior lado do condutor. |
| 46 | 20 | Módulo de controlo de potência do tecto de abrir |
| 47 | 15 | Interruptor de fecho de janela;
Direita e esquerda aquecidas módulo de controlo de fechaduras de portas; Mais leve. |
| 48 | 10 | -’97:
Interruptor do programa de memória; Módulo de controlo de memória de espelho. |
| 49 | 20 | Módulo de controlo da altura da coluna
volante/cinto de direcção; Interruptor de ajuste da coluna de direcção. |
| 50 | 20 | Interruptor aquecido
banco da frente; Módulo de controlo de persianas traseiras. |
| 51 | 60 | -’00:
Ventilador de arrefecimento. |
| 50 | ??? | |
| 52 | 60 | 01-03:
Ventilador de arrefecimento. |
Campo de revezamento do compartimento dos passageiros nº 1
| Não. |
Estafeta |
| R1 |
00-03: Trompa (J4) |
|
-’99: Redução de Carga (J59) |
|
| R2 |
00-03: Redução de carga (J59) |
|
-’99: Trompa (J4) |
|
| R3 |
-’99: Sistema de lavador faróis (J39) |
| R4 |
00-03: Bomba de combustível (J17) |
|
-’99: Fechadura (J207) |
|
|
-’99: Inibidor Inicial e luz de inversão (J226) |
|
| R5 |
-’99: Automático intermitente Limpador/lavador de pára-brisas (J31) |
| R6 |
-’99: Bomba de combustível (J17) |
Campo de revezamento do compartimento dos passageiros 2
| Não. |
Estafeta |
| R1 | Espelho dobrável (J351) |
| R2 | Embraiagem de ar condicionado (J44) |
| R3 | Separação de células solares (J309) |
| Luz de alavanca selectora (J307) | |
|
Díodo de retroiluminação alavanca selectora (J443) |
|
| R4 | Módulo de controlo servotrónico (J236) |
| R5 | Lâmpada interior e de leitura/mapa (J91) |
| Unidade de controlo de bloqueio
alavanca selectora (J221) |
|
| R6 |
Limpador/lavador de pára-brisas Intermitente (J31) |
| Luz nevoeiro (J5) | |
| R7 | (R7 + R12):
Módulo de controlo frontal/traseiro Luzes de nevoeiro (J512) |
| Mudança das luzes diurnas permanentes (J89) | |
| Bloqueio do olhar (J89) | |
| R8 | Aquecedor adicional (J8) |
| R9 | Dispositivo de monitorização de lâmpadas (J123) |
| R10 | Iluminação de entrada e piso (J348) |
| R11 |
Limpador/lavador de pára-brisas Intermitente (J31) |
| Isolamento de células solares (J309) | |
| R12 |
(R7 + R12): Módulo de controlo frontal/traseiro Luzes de nevoeiro (J512) |
| Soprador de ar fresco (J13) | |
| R13 |
Encerramento automático tejadilho deslizante (J356) |

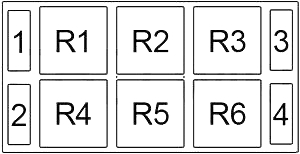

Campo de revezamento nº 3 do compartimento dos passageiros
| Não. |
Amp [A] |
Descrição |
| 3 | 40 | Ventiladores |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| Disjuntor | ||
| 1 | 30 | Cadeira eléctrica
(#2) |
| 2 | 30 | Cadeira eléctrica
(memória) (#1) |
| Estafeta | ||
| R1 | Fechadura de arranque (J207) | |
| Iluminação de entrada e
para pernas (J348) |
||
| R2 | – | |
| R3 | Luzes diurnas permanentes (J90) | |
| R4 | Luzes de condução (Litronic) (J336) | |
Campo de revezamento do compartimento dos passageiros 4
| Não. |
Amp [A] |
Descrição |
| 3 | – | – |
| 4 | – | – |
| Disjuntor | ||
| 1 | 30 | Elevador de janela (atrás) |
| 2 | 30 | Elevador de janela (frente) |
| Estafeta | ||
| R1 | Luz de advertência (J2) | |
| Pestaneja de direcção (J1) | ||
| R2 | (R2 + R5)
Volante multifunções (J453) |
|
| Controlo do ventilador de refrigeração
segunda velocidade (J101) |
||
| (R2 + R5) Janelas eléctricas e
telhado de correr (J139) |
||
| R3 | Bomba de retorno ABS (J105) | |
| Trompa (J4) | ||
| Controlo do ventilador de refrigeração
segunda velocidade (J101) |
||
| R4 | Fechamento automático de janelas (J261) | |
| R5 | (R2 + R5)
Volante multifunções (J453) |
|
| Relé de controlo
ventilador de arrefecimento (primeira velocidade) (J26) |
||
| (R2 + R5) Janelas eléctricas e
telhado de correr (J139) |
||
| R6 | Válvula solenóide ABS (J106) | |
| Redução de carga (J59) | ||
| Relé de controlo
ventilador de arrefecimento (primeira velocidade) (J26) |
||
Caixa de fusíveis do compartimento de bagagem
| Não. |
Amp [A] |
Descrição |
| 1 | 20 | Assentos aquecidos;
Interruptor de ajuste para direita e banco traseiro esquerdo. |
| 2 | 25 | Válvulas de ABS |
| 20 | Rádio;
Amplificador; Woofers traseiros direito e esquerdo; Antena de alimentação. |
|
| 3 | 5/15 | Telefone |
| 4 | – | – |
| 5 | 20 | Cadeira eléctrica |
| 6 | 20 | Reboque de reboque |
| 7 | 25 | Válvula de ABS |
| 20 | Rádio | |
| 15 | Rádio | |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | Cadeira eléctrica |
| 11 | 50 | Módulo de controlo ABS |
| 60 | Módulo de controlo ABS | |
| 12 | – | – |
| 13 | 60 | Aquecedor adicional |
| 60 | Segunda bateria | |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| Estafeta | ||
| R1 | (4 + 9) Isolamento da bateria (J7) | |
Caixa de fusíveis do compartimento do motor
| Não. |
Amp [A] |
Descrição |
| 1 | 15 | Módulo de controlo de transmissão |
| 2 | 15 | Válvula reguladora de drenagem
Absorvente EVAP; Válvula de mudança de admissão; Válvula de controlo de injecção de combustível e bomba de detecção de fugas Sistema EVAP. |
| 15 | ECM e injectores de combustível | |
| 3 | 15 | ECM e injectores de combustível |
| 20 | Válvula reguladora de purga
Absorvedor do sistema EVAP; Válvula de controlo do colector de admissão #1; Válvula de controlo do colector de admissão nº 2; Válvula de controlo de ar do injector de combustível Bomba de detecção de fugas do sistema EVAP; Injecção de ar secundário; Montagens de motor electro-hidráulico; Sensor MAF; Válvulas de controlo do eixo de cames; (Elementos de Controlo). |
|
| 4 | 20 | ECM e terminal de bobina de ignição #15 |
| 5 | ECM | |
| 5 | 15 | Módulo de controlo de transmissão |
| Estafeta | ||
| R1 | Imobilizador (J341) | |
| R2 | Módulo de controlo do motor (J271) | |
| Bomba de injecção de ar secundária (J299) | ||
