Audi S3 (2008) – diagrama da caixa de fusíveis
Ano de produção: 2008.
Fusível de isqueiro (tomada de alimentação) em Audi S3 (2008). é o fusível 24 na caixa de fusíveis no painel de instrumentos.

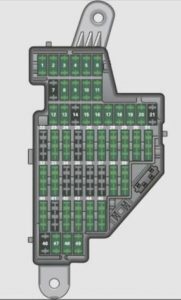

Painel de instrumentos
| Número | Descrição | Amps [A] |
| 1 | Componentes do motor (I), regulação manual dos faróis, regulação automática dos faróis, módulo de controlo AFS, componentes do motor (II), interruptor de luz (interruptor de luz/luz), tomada de diagnóstico | 10 |
| 2 | Tracção a todas as rodas, transmissão automática, módulo de controlo de transferência de dados CAN (gateway), controlo electromecânico, transmissão automática com shift gate, relé do motor, controlador do depósito de combustível, controlador do motor, controlo de travagem (ABS), programa electrónico de estabilidade (ESP), controlo anti derrapagem (ASRl, interruptor de luz de travagem | 10 |
| 3 | Airbag | 5 |
| 4 | Ar condicionado (sensor de pressão, sensor de qualidade do ar), botão do programa electrónico de estabilidade (ESP), controlo antiderrapante (ASRI, sensor de nível de óleo (WIVl, interruptor de inversão de marcha, aquecedores de assento dianteiros), reconhecimento da ocupação do assento (activado) EUA), navegação, abridor de portas de garagem, espelhos retrovisores de auto-protecção, bicos de lavagem do pára-brisas aquecidos, ar condicionado (módulo de controlo | 5 |
| 5 | Faróis de AFS (lado esquerdo). | 5 |
| 6 | Faróis de AFS (lado direito) | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Fecho centralizado (portas da frente) | 10 |
| 13 | Fecho central (porta traseira), electrónica conveniente (módulo de controlo) | 10 |
| 14 | Programa Electrónico de Estabilidade (ESP) (módulo de controlo), transmissão automática (módulo de controlo, transmissão automática com portão de turno) | 10 |
| 15 | Iluminação interior, lâmpadas de leitura | 10 |
| 16 | Conector de diagnóstico, sensor de chuva, ar condicionado (módulo de controlo) | 10 |
| 17 | Sistema de aviso de roubo | 5 |
| 18 | Arrancador de Diag | 5 |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | Ar condicionado (soprador) | 40 |
| 23 | Pára-brisas do lado do condutor | 30 |
| 24 | Isqueiro | 20 |
| 25 | Vidro traseiro defogger | 30 |
| 26 | Tomada eléctrica no tronco | 20 |
| 27 | Módulo de controlo do depósito de combustível, bomba de combustível | 15 |
| 28 | Pára-brisas eléctrico, traseiro | 30 |
| 29 | – | – |
| 30 | Transmissão automática | 20 |
| 31 | Transmissão automática (bomba de vácuo) | 20 |
| 32 | – | – |
| 33 | Telhado deslizante/elevador | 20 |
| 34 | – | – |
| 35 | – | – |
| 36 | Apoio lombar | 10 |
| 37 | Assentos dianteiros aquecidos | 20 |
| 38 | Pára-brisas do lado do passageiro | 30 |
| 39 | – | – |
| 40 | Aquecimento (soprador) | 40 |
| 41 | Limpa-vidros traseiro | 15 |
| 42 | Limpador de pára-brisas (bomba lavadora) | 15 |
| 43 | Conveniente electrónica (módulo de controlo) | 20 |
| 44 | Módulo de controlo de reboques | 20 |
| 45 | Módulo de controlo de reboques | 15 |
| 46 | – | – |
| 47 | Pacote de telemóveis (interface VDA) | 5 |
| 48 | – | – |
| 49 | – | – |
Compartimento do motor
Versão (1) com 30 fusíveis plug-in
| Número | Descrição | Amps [A] |
| F1 | – | – |
| F2 | Electrónica do volante | 5 |
| F3 | Voltagem da bateria | 5 |
| F4 | Válvulas do sistema de travagem antibloqueio (ABS) | 30 |
| F5 | Módulo de controlo de transmissão | 15 |
| F6 | Módulo de agrupamento de instrumentos | 5 |
| F7 | Módulo de controlo de transmissão | 30 |
| F8 | Sistema de navegação, sistema de rádio | 15 |
| 25 | ||
| F9 | Sistema de navegação, rádio digital, telemóveis, equipamento de TV | 5 |
| F10 | Módulo de controlo do motor, relé principal | 5 |
| 10 | ||
| F11 | – | – |
| F12 | Módulo de controlo para transmissão de dados CAN (gateway) | 5 |
| F13 | Módulo de controlo do motor | 15 |
| 25 | ||
| F14 | Bobinas de ignição | 20 |
| F15 | Diagnóstico de tanques, sensor de oxigénio | 10 |
| 15 | ||
| F 16 | Bomba com sistema de travagem antibloqueio (ABS) | 30 |
| F17 | Trompa | 15 |
| F18 | Amplificador de som | 30 |
| F19 | Sistema de limpador de pára-brisas | 30 |
| F20 | Válvula de controlo de volume | 20 |
| F21 | Sensor de oxigénio | 10 |
| F22 | Interruptor do pedal de embraiagem, interruptor da luz de travagem | 5 |
| F23 | Relés de motor, componentes do motor | 5 |
| 10 | ||
| 15 | ||
| F24 | Componentes do motor | 10 |
| F25 | Iluminação do lado direito (controlador do sistema eléctrico) | 30 |
| F26 | Iluminação lateral esquerda (controlo do sistema eléctrico! | 30 |
| F27 | Bomba de ar secundária | 40 |
| F28 | Terminal de relé de potência inal 15 | 40 |
| F29 | Atribuição de fusíveis no painel de instrumentos esquerdo (equipamento especial) | 50 |
| F30 | Terminal de relé de fornecimento de energia 75 | 50 |

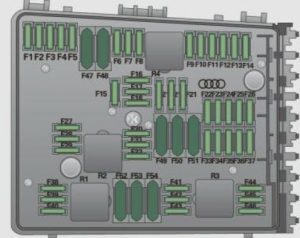

Versão (2) com 54 fusíveis plug-in
| Número | Descrição | Amps [A] |
| F1 | Bomba com sistema de travagem antibloqueio (ABS) | 30 |
| F2 | Bomba com sistema de travagem antibloqueio (ABS) | 30 |
| F3 | – | – |
| F4 | Voltagem da bateria | 5 |
| F5 | Trompa | 15 |
| F6 | Válvula de controlo de volume / bomba de combustível | 15 |
| F7 | – | – |
| F8 | – | – |
| F9 | Componentes do motor | 10 |
| F10 | Controlo de tanques de combustível, sensor de fluxo de ar em massa | 10 |
| F11 | Sensores de oxigénio antes do conversor catalítico | 10 |
| F12 | Sensores de oxigénio, após o conversor catalítico | 10 |
| F13 | Transmissão automática | 15 |
| F14 | – | – |
| F15 | Bomba de retorno de água | 10 |
| F 16 | Electrónica do volante | 5 |
| F17 | Módulo de agrupamento de instrumentos | 5 |
| F18 | Amplificador de som | 30 |
| F19 | Sistema de navegação, sistema de rádio | 15 |
| 25 | ||
| F20 | Sistema de navegação, rádio digital, telemóveis, equipamento de TV | 5 |
| F21 | – | – |
| F22 | – | – |
| F23 | Módulo de controlo do motor, relé principal | 10 |
| F24 | Módulo de controlo para transmissão de dados CAN (gateway) | 5 |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Módulo de controlo do motor | 15 |
| F29 | Relés motores, componentes mecânicos | 5 |
| F30 | – | – |
| F31 | Sistema de limpador de pára-brisas | 30 |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Componentes do motor | 10 |
| F39 | Interruptor do pedal de embraiagem, interruptor da luz de travagem | 5 |
| F40 | Bobinas de ignição | |
| F41 | – | – |
| F42 | Relé de potência motora | 5 |
| F43 | Bobinas de ignição | 30 |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Iluminação do lado esquerdo (controlador do sistema eléctrico) | 30 |
| F48 | Iluminação do lado direito (controlador do sistema eléctrico | 30 |
| F49 | Terminal de relé de alimentação l 15 | 40 |
| F50 | – | – |
| F51 | Bomba de ar secundária | 40 |
| F52 | Terminal de relé de fornecimento de energia 75 | 50 |
| F53 | Atribuição de fusíveis no painel de instrumentos esquerdo (equipamento especial) | 50 |
| F54 | – | – |
