Audi TTS Coupe (2009-2010) – diagrama da caixa de fusíveis
Ano de produção: 2009, 2010.
Fusível de isqueiro (tomada eléctrica) em Audi TTS Coupe (2009-2010). é um fusível 30 na caixa de fusíveis no painel de instrumentos.

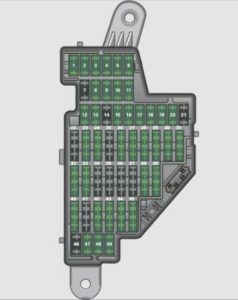

Painel de instrumentos
| Número | Descrição | Amps [A] |
| 1 | Relé do motor, unidade de controlo do depósito de combustível, airbag desligado, interruptor de luz (iluminação do interruptor), conector de diagnóstico | 10 |
| 2 | ABS, ASR, ESP, interruptor da luz de travagem | 5 |
| 3 | Farol AFS (esquerda) | 5 |
| 4 | Sensor do nível de óleo (intervalo de serviço prolongado) (WIV), sistema de monitorização da pressão dos pneus, interruptor do programa electrónico de estabilidade (ESP), faróis AFS (unidade de controlo), sistema de ar condicionado (sensor de pressão), interruptor de luz reversa | 5 |
| 5 | Controlo automático da gama de faróis, faróis AFS (direita) / controlo manual da gama de faróis, faróis de halogéneo | 5 |
| 10 | ||
| 6 | Unidade de controlo para transmissão de dados CAN (gateway), controlo electromecânico, gateway de transmissão automática | 5 |
| 7 | Assistência acústica ao estacionamento, espelho retrovisor interior submerso automático, abridor de portas de garagem, bicos de lavagem do pára-brisas aquecidos, bomba de lavagem, relé de carenagem (Roadster) | 5 |
| 8 | Embraiagem de Haldex | 5 |
| 9 | Controlador magnético de viagem Audi | 5 |
| 10 | Unidade de controlo de airbag | 5 |
| 11 | Sensor de fluxo de ar em massa, aquecedor do cárter | 5 |
| 10 | ||
| 12 | Unidade de controlo da porta (fecho central condutor/passageiro) | 10 |
| 13 | Conector de diagnóstico | 10 |
| 14 | Sensor de chuva, porta de mudança de transmissão automática | 5 |
| 15 | Iluminação do telhado (iluminação interior) | 5 |
| 16 | Sistema de ar condicionado (unidade de controlo) | 10 |
| 17 | Sistema de monitorização da pressão dos pneus (unidade de controlo) | 5 |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | Injectores de combustível (motor a gasolina) | 10 |
| 22 | Carenagem (Roadster) | 30 |
| 23 | Trompa | 20 |
| 24 | Transmissão (unidade de controlo) | 15 |
| 25 | Aquecedor do vidro traseiro Coupe / janela traseira aquecida Roadster | 30 |
| 20 | ||
| 26 | Janela lateral do condutor | 30 |
| 27 | Janela lateral para passageiros | 30 |
| 28 | – | – |
| 29 | Bomba lavadora | 15 |
| 30 | Isqueiro | 20 |
| 31 | Arrancador | 40 |
| 32 | Módulo de coluna de direcção | 5 |
| 33 | Conjunto de instrumentos | 5 |
| 34 | Sistema de radionavegação, rádio | 20 |
| 15 | ||
| 35 | Amplificador de som | 30 |
| 36 | Motor (unidade de controlo) | 10 |
| 37 | CAN (porta de entrada) | 5 |
| 38 | Isqueiro | 20 |
| 39 | – | – |
| 40 | – | – |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | Sintonizador SDARS, pacote de telemóveis, sintonizador de TV | 5 |
| 48 | Interface VDA | 5 |
| 49 | – | – |

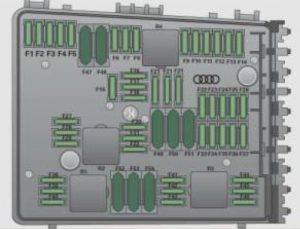

Compartimento do motor
| Número | Descrição | Amps [A] |
| Porta-fusíveis (preto) | ||
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Sistema de aviso anti-roubo (sensor), sistema de aviso anti-roubo (buzina) | 5 |
| 6 | Sistema de lavador de faróis | 30 |
| 7 | Bombas eléctricas de combustível (válvula de controlo de abastecimento/volume | 15 |
| 10 | ||
| 8 | Limpadores | 30 |
| 9 | Bancos aquecidos (condutor e passageiro) | 25 |
| 10 | Apoio lombar (condutor e passageiro) | 10 |
| 11 | – | – |
| 12 | Ventilador de ventilação | 40 |
| Porta-fusíveis (castanho) | ||
| 1 | Bomba de combustível (6-cilindros) | 15 |
| 2 | 02 sensores (6-cilindros) | 10 |
| 3 | Sensor de fluxo de ar de massa (6-cilindros) | 5 |
| 4 | 02 sensores (6-cylinder derl | 10 |
| 5 | Bobina de relé Volume da bobina de relé Válvula 14-cilindros) | 5 |
| 6 | Válvula da bomba de ar secundária (6-cilindros, 02 sensores (4-cilindros) | 10 |
| 7 | Feixe de cabos do motor pré-cablados | 10 |
| 8 | Bobinas de ignição (4-cilindros / bobinas de ignição (6-cilindros)) | 20 |
| 30 | ||
| 9 | Motor (unidade de controlo l | 25 |
| 10 | Bomba de água atrasada | 10 |
| 11 | Alimentação eléctrica (pedal de embraiagem, pedal do travão) | 5 |
| 12 | Filtro de carbono activado / válvula de controlo da pressão de impulso (4-cilindros) | 10 |
