Diagramas de fusíveis e caixas de relés – Citroën C4 Picasso II
Aplica-se a veículos fabricados ao longo dos anos:
2016, 2017, 2018.
Configurações:
O tipo de sistema eléctrico de um veículo depende do seu nível de equipamento. Para identificar o tipo de sistema eléctrico do seu veículo, abra a capota: a presença de uma caixa de fusíveis adicional em frente da bateria indica que é do tipo 2. O sistema eléctrico de tipo 1 não tem fusíveis em frente da bateria.
Caixas de fusíveis no tablier
Veículos com o volante do lado esquerdo: A caixa de fusíveis encontra-se no painel de instrumentos inferior (lado esquerdo).
Desatar a tampa puxando no canto superior direito, e depois para a esquerda, desatar completamente a tampa puxando cuidadosamente na direcção indicada pela seta.
Veículos com o volante do lado direito:
Abrir o porta-luvas, retirar a tampa puxando no lado superior esquerdo, e depois no lado direito, retirar completamente a tampa puxando cuidadosamente na direcção indicada pela seta.

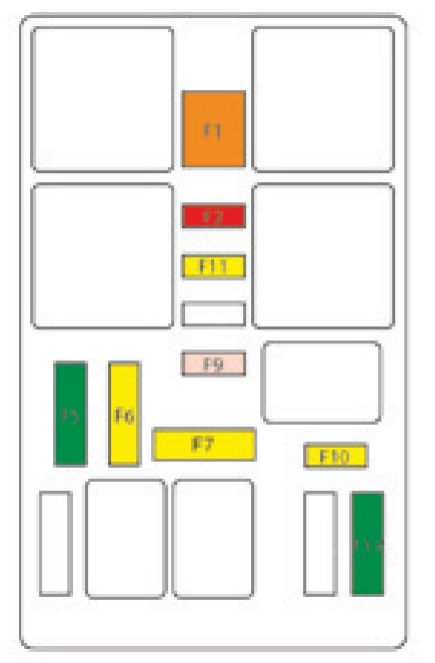

Caixa de fusíveis do painel de instrumentos 1
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 40 A | Janela traseira aquecida |
| F2 | 20 A | Espelhos laterais eléctricos. |
| F5 | 30 A | Tectos solares panorâmicos cegos |
| F6 | 20 A | Tomada de 12 V;
Multimedia traseiro. |
| F7 | 20 A | Tomada de 230 V. |
| F9 | 25 A | Assentos aquecidos. |
| F10 | 20 A | Módulo de interface de atrelado. |
| F11 | 20 A | Ventilador de ar condicionado. |
| F12 | 30 A | Motores eléctricos para janelas. |
Caixa de fusíveis do painel de instrumentos 2
| Número | Amps [A] | Descrição |
|---|---|---|
| F7 | 10 A | Tomada de arranque de 12 volts;
Multimedia traseiro. |
| F8 | 20 A | Limpa pára-brisas traseiro. |
| F10 | 30 A | Fechaduras. |
| F17 | 5 A | Painel de instrumentos. |
| F18 | 5 A | Transmissão automática. |
| F21 | 3 A | Botão START/STOP. |
| F22 | 3 A | Sensor de chuva e sol;
Câmara de pára-brisas. |
| F24 | 5 A | Sensores de estacionamento;
Ajudas visuais panorâmicas. |
| F27 | 5 A | Transmissão automática. |
| F29 | 20 A | Sistemas áudio e telemáticos. |
| F32 | 15 A | Tomadas de 12 V. |
| F35 | 5 A | Ajuste da altura dos faróis;
Janela traseira aquecida;
Radar. |
| F36 | 5 A | Iluminação interior: compartimento de armazenamento, compartimento de armazenamento central, luzes de leitura, luzes de tecto. |

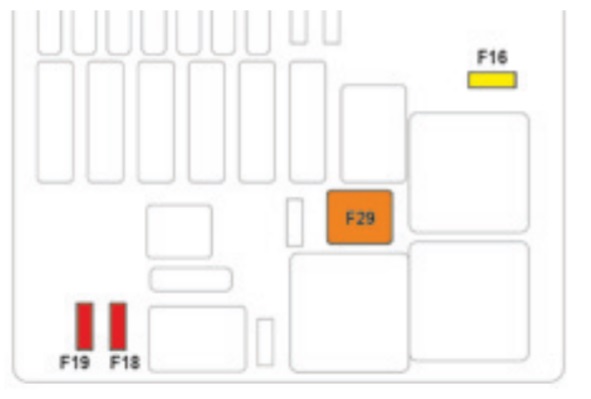

Compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| F 16 | 20 A | Lavador de faróis. |
| F18 | 10 A | Faróis de feixe alto direito. |
| F19 | 10 A | Semáforos no lado esquerdo. |
| F29 | 40 A | Limpadores de pára-brisas. |
