Diagrama de fusíveis e caixa de relés – Dodge RAM 100, 150, 250, 350
Aplica-se a veículos novos em anos:
2002, 2003, 2004, 2005.

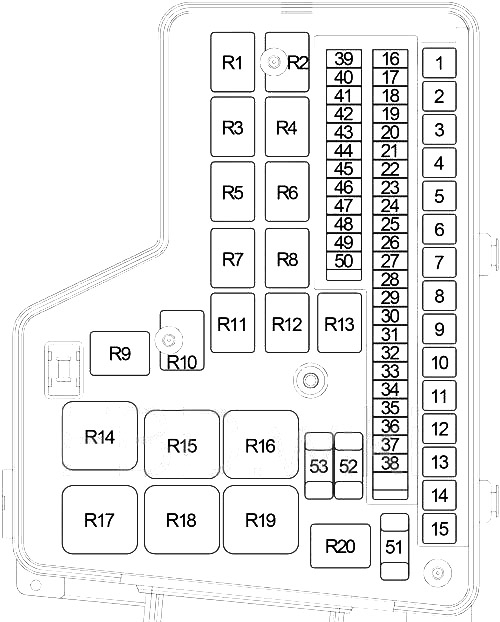

Diagrama da caixa de fusíveis no compartimento do motor
O seu veículo está equipado com um fusível e um centro de relé localizado no compartimento do motor, perto da bateria. Existe uma etiqueta na parte inferior da tampa que identifica cada componente.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 40 | 2002-2004: Conector para rebocar um reboque (2002-2003), equipamento de travagem eléctrica |
| 30 | 2005: Fornecimento de travão eléctrico | |
| 2 | 30 | Gasolina: relé de corte automático |
| 3 | 30 | Interruptor de ignição (Funciona A38 (módulo de potência integrado)) |
| 4 | 40 | Interruptor de ignição (Funciona C1 (motor soprador)) |
| 5 | 40 | 2002-2004: Relé de controlo de transmissão |
| 20 | 2005: Relé de controlo de transmissão, solenóide de bloqueio de marcha-atrás (SRT (transmissão manual)) | |
| 6 | 40 | Controlador ABS (ABS (AWAL/RWAL)) |
| 7 | 50 | Interruptor de alimentação do banco – condutor, interruptor de alimentação do banco – passageiro, interruptor lombar do passageiro (2002-2004 – cabina normal) |
| 8 | 30 | relé do limpa pára-brisas alto/baixo, relé do limpa pára-brisas ligado/desligado |
| 9 | 40 | Interruptor de ignição (Funciona ACC F1 (disjuntor (25A)): Janela de energia)) |
| 10 | 40 | Interruptor de ignição (Funciona ACC A31) |
| 11 | 30 | Módulo de controlo frontal |
| 12 | – | 2002: – |
| 30 | 2003-2005 (gasolina): Relé de ventilador de condensador | |
| 40 | 2003-2005 (Diesel): Relé aquecedor de combustível | |
| 13 | 30 | Módulo de controlo frontal |
| 14 | 30 | Relé motor de arranque |
| 15 | 50 | Estacionamento de relé de lâmpadas |
| 16 | 10 | Compressor de ar condicionado relé de embreagem |
| 17 | 15 | 2002-2004: Lâmpada e interruptor do porta luvas (2002-2003), módulo da porta do condutor (2002-2003 (excepto base)), bússola / minicomputador (excepto base), lâmpada de cúpula (2002-2003), lâmpada de topo de mapa/leitura (2002-2003 (excepto base)), lâmpada de paragem de topo central (2002-2003), lâmpada de carga (2002-2003), relé da bomba de combustível (2003-2004), módulo de imobilizador de chaves Sentry (2004) |
| 20 | 2005 (gasolina): Relé de bomba de combustível | |
| 18 | 15 | Cluster, sob a lâmpada do castelo, conector de ligação de dados, rádio |
| 19 | 10 | 2002-2003: Módulo de imobilizador de chave de sentinela, módulo de controlo do comboio de tracção |
| 20 | 2004-2005: Acoplamento de reboque de reboque | |
| 20 | 25 | Interruptor de ignição (Run-Start A21, Start A41, Off-Run-Start A51 (aglomerado, módulo de controlo da unidade de potência, unidade de potência integrada, botão de arranque) |
| 21 | 20 | Amplificador de som |
| 22 | 20 | Grupo |
| 23 | – | 2002-2003: – |
| 15 | 2004-2005: Módulo de controlo da unidade de potência, módulo de sobrecarga electrónica, módulo de imobilizador de chave de guarda | |
| 24 | 15 | Interruptor da lâmpada de paragem |
| 25 | 20 | Tomada de alimentação – consola |
| 26 | 25 | 2002-2003: interruptor selector da caixa do painel de instrumentos |
| 25 | 2004-2005: Relé de desembaciador da janela traseira | |
| 27 | 15 | Espelho de relé aquecido |
| 28 | 10 | Cluster, bússola / mini computador de bordo (excepto base), espelho automático dia/noite (excepto base), interruptor da fechadura da porta – passageiro (excepto base) |
| 29 | 20 | Acendedor de cigarros, tomada de alimentação traseira (SRT) |
| 30 | – | 2002-2004: – |
| 30 | 2005 (Fora de estrada): Interruptor de bloqueio da embraiagem, módulo de controlo do comboio de tracção | |
| 31 | – | – |
| 32 | 10 | Luz de stop/indicador – à direita à frente, indicadores traseiros/lâmpada de stop – à direita, luz de registo – à direita, luz de Bazel central, luz de marcador, luz de asa |
| 33 | 20 | Conector de reboque de reboque, conector de reboque de reboque Add On (Heavy Duty) |
| 34 | 10 | Luz indicadora de estacionamento – frente esquerda, luz indicadora de cauda/paragem – esquerda, luz de registo – esquerda (+ direita), luz da porta da cauda, luz da asa |
| 35 | 10 | Controlador do travão anti-bloqueio (ABS) |
| 36 | 10 | Aquecimento e controlo do ar condicionado, accionamento do ventilador do radiador (Diesel (2004-2005)), válvula solenóide Wastegate (Diesel (2005)) |
| 37 | – | – |
| 38 | 15 | Sensor de alcance de transmissão (transmissão automática), montagem de solenóide de transmissão/TRS, interruptor de inversão de lâmpada (transmissão manual) |
| 39 | 25 | 2002: Relé de ventilador de condensador |
| – | 2003-2004: – | |
| 20 | 2005 (Diesel): Relé de bomba de combustível | |
| 40 | 15 | Relé de pedal ajustável |
| 41 | 15 | Relé de luz nevoeiro |
| 42 | 20 | Tomada de alimentação – consola |
| 43 | 25 | Módulo de controlo de caixa de controlo, amplificador de subwoofer (SRT), módulo de controlo de transmissão final (Off Road) |
| 44 | 20 | 2002: Relé de bomba de combustível |
| – | 2003-2005 (gasolina: – | |
| 45 | 20 | Relé de buzina |
| 46 | 15 | Reboque rebocador revezamento à esquerda |
| 47 | 15 | Relé de viragem à direita do atrelado |
| 48 | 20 | Módulo de aquecimento do banco, interruptor de fecho da janela/ porta – condutor (2005) |
| 49 | 20 | Califórnia: relé de sensor de oxigénio no fluxo |
| 20 | 2005 (SRT): Relé sensor de oxigénio de fluxo, sensor de oxigénio – frente esquerda/direita | |
| 50 | 10 | Válvula solenóide de purga EVAP (2002-2003, 2005 SRT), módulo de controlo frontal (2002), módulo de controlo final de accionamento (2005), interruptor da luz de paragem (2005 – 5,7L), interruptor da luz de travagem (2004), módulo de imobilizador de chave Sentry (2004 -2005), módulo de controlo do motor (Diesel (2003-2005)), módulo de controlo do grupo motopropulsor (Gasolina (2004-2005)) |
| 51 | 20 | Sob a lâmpada do castelo, conector de ligação de dados, rádio, cluster |
| 52 | 20 | 2002-2004: Módulo de controlo de airbag |
| 15 | 2005: Módulo controlador de retenção de passageiros | |
| 53 | 20 | 2002-2004: módulo de controlo do airbag, interruptor para ligar/desligar o airbag do passageiro |
| 15 | 2005: módulo controlador de retenção do passageiro, interruptor para ligar/desligar o airbag do passageiro | |
| R1 | 2002-2004: Reserva | |
| 2005 (Diesel): Bomba de combustível | ||
| R2 | 2002-2003: Ventilador do condensador | |
| 2004-2005: Reserva | ||
| R3 | Luz nevoeiro | |
| R4 | Gasolina: desligamento automático | |
| R5 | Pedal ajustável | |
| R6 | Gasolina: bomba de combustível | |
| R7 | Embraiagem do compressor A/C | |
| R8 | Controlo da caixa de velocidades | |
| R9 | Reserva | |
| R10 | 2002-2004 (Califórnia): Sensor de oxigénio a jusante | |
| 2005 (SRT): Sensor de oxigénio em fluxo descendente | ||
| R11 | Reserva | |
| R12 | Limpador de pára-brisas alto/baixo | |
| R13 | Ligar/desligar os limpadores de pára-brisas | |
| R14 | Arrancador | |
| R15 | 2002-2003: Reserva | |
| 2004-2005 (gasolina): Ventilador do condensador | ||
| 2004-2005 (Diesel): Aquecedor de combustível | ||
| 2005 (SRT): Motor do ventilador | ||
| R16 | Reserva | |
| 2005: Vidro traseiro defogger | ||
| R17 | Candeeiro de parque | |
| R18 | Reserva | |
| R19 | Reserva | |
| R20 | Espelho aquecido | |
