Diagrama da caixa de fusíveis e relés – Dodge RAM 1500, 2500, 3500
Índice:
ToggleAplica-se a veículos novos em anos:
2011, 2012, 2013.

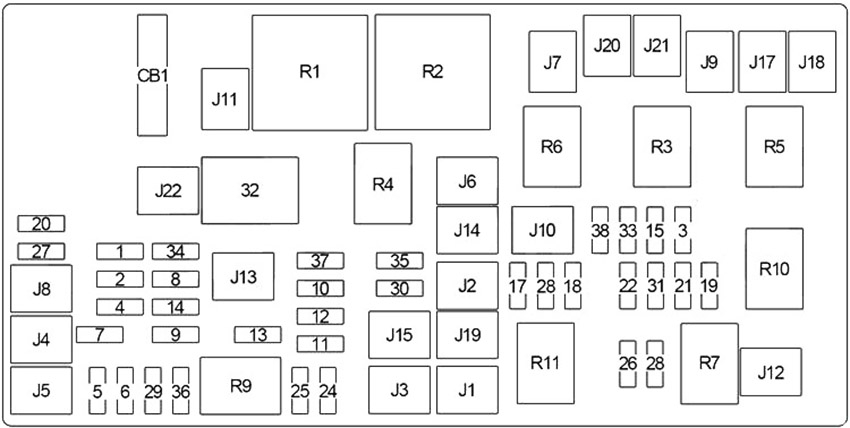

Diagrama da caixa de fusíveis no compartimento do motor
O módulo de potência totalmente integrado (TIPM) está localizado no compartimento do motor perto da bateria. Este centro contém cartuchos de fusíveis e mini-fusíveis. A descrição de cada fusível e componente pode ser estampada na tampa interior, caso contrário o número de cavidade de cada fusível é estampado na tampa interior, correspondendo à tabela abaixo.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | Interruptor da lâmpada de paragem |
| 2 | 20 | – |
| 3 | 30 | excepto 6.7L: módulo de controlo do grupo motopropulsor |
| 4 | – | – |
| 5 | 25 | 115 V AC inversor |
| 6 | 20 | Acendedor de cigarros (painel de instrumentos) ou tomada de alimentação (consola frontal), sensor de chuva |
| 7 | 20 | Tomada de corrente traseira ou tomada de corrente (banco do meio) |
| 8 | 20 | Banco aquecido à frente, volante de direcção |
| 9 | 20 | Bancos aquecidos na retaguarda |
| 10 | 15 | Módulo bússola, módulo mãos-livres, módulo ecrã de vídeo, módulo de vídeo satélite, módulo de abertura de porta de garagem universal, luz de casa de banho |
| 11 | 10 | Controlo de aquecimento A/C, lâmpada debaixo do capô |
| 12 | 30 | Rádio, amplificador de rádio |
| 13 | 20 | Cluster, interruptor multifunções, módulo de coluna de direcção, sirene, sistema de monitorização da pressão dos pneus, módulo de controlo sem fios |
| 14 | 20 | Câmara de inversão de marcha atrás |
| 15 | 20 | Cluster, interruptor multifunções, sensor do ângulo de direcção, módulo de reboque, interruptor selector de traço, espelho retrovisor interior, relé de combustível aquecido (6.7L), módulo sensor de oxigénio, módulo de controlo do trem de força (excepto 3.7L), módulo de banco de força, telemática áudio, relé de luz diurna |
| 16 | 10 | Módulo controlador de retenção de passageiros (airbag) |
| 17 | – | – |
| 18 | 15 | Luz de paragem central |
| 19 | 25 | Desligamento automático (N.º 1, N.º 2) |
| 20 | 15 | Cluster, interruptor do banco inferior, interruptor do banco superior, instrumento de controlo do módulo de controlo |
| 21 | 20 | Desligamento automático (n.º 3) |
| 22 | 10 | Trompa (direita) |
| 23 | 10 | Trompa (esquerda) |
| 24 | – | – |
| 25 | 20 | Gasolina: motor da bomba de combustível |
| 20 | Diesel: bomba de elevação | |
| 26 | 10 | Interruptor da janela/fecho da porta do condutor |
| 27 | 10 | Interruptor de ignição |
| 28 | 15 | excepto 6.7L: Módulo de Controlo do Powertrain (PCM) |
| 29 | 10 | Sistema de monitorização da pressão dos pneus |
| 30 | 15 | Conector de diagnóstico |
| 31 | 20 | Interruptor da lâmpada de reserva |
| 32 | 10 | Módulo controlador de retenção de passageiros (airbag) |
| 33 | 10 | Módulo de controlo Powertrain (PCM) |
| 34 | 10 | Controlo de aquecimento A/C, sensor infravermelho, módulo de assistência ao estacionamento, relé do ventilador do radiador (alto) (excepto 6,7L), módulo de bússola |
| 35 | 15 | Luzes de estacionamento dianteiras e traseiras à esquerda |
| 36 | 20 | Tomada eléctrica (consola frontal) ou acendedor de cigarros (painel de instrumentos) |
| 37 | 10 | Interruptor de luz de paragem, ABS, sensor de dínamo |
| 38 | 25 | Relé de bloqueio de porta, relé de desbloqueio de porta do condutor, relé de desbloqueio de porta do passageiro |
| J1 | 40 | Reboque de reboque |
| J2 | 30 | Módulo de protecção do travão |
| J3 | 30 | Diesel: Módulo de Controlo do Powertrain (PCM) |
| J4 | 25 | Módulo da porta do condutor |
| J5 | 25 | Módulo da porta do passageiro |
| J6 | 40 | ABS |
| J7 | 30 | ABS |
| J8 | 40 | Disjuntor (CB1 – tomada de alimentação) |
| J9 | 30 | – |
| J10 | 30 | Módulo estabilizador |
| J11 | 30 | Módulo de caixa de controlo |
| J12 | 30 | Vidro traseiro defogger |
| J13 | 60 | Rastilho: “10”, “11”, “12”, “13” |
| J14 | 20 | Luzes de reboque/estacionamento de reboque |
| J15 | 40 | Ventilador frontal |
| J16 | – | – |
| J17 | 40 | Arrancador |
| J18 | 20 | Gama de transmissão do módulo de controlo da unidade de tracção |
| J19 | 60 | Relé de ventilador do radiador (baixo), relé de ventilador do radiador (alto) |
| J20 | 30 | Interruptor limpador liga/desliga relé |
| J21 | 20 | Controlo da máquina de lavar |
| J22 | 25 | Módulo de tejadilho |
| CB1 | 25 | Cadeira eléctrica |
| R1 | Ignição (Run/Acc) | |
| R2 | Ignição (arranque) | |
| R3 | Arrancador | |
| R4 | Run-Start | |
| R5 | Módulo de controlo de transmissão (MTC) | |
| R6 | Lâmpada de estacionamento | |
| R7 | EBL | |
| R8 | – | |
| R9 | Motor do ventilador | |
| R10 | Desligamento automático | |
| R11 | Ventilador do radiador (baixo) | |
