Ferrari 458 (2009-2015) – diagrama da caixa de fusíveis
Ano de produção: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Fusível de isqueiro (tomada) em Ferrari 458 (2009-2015). é o rastilho F44 na caixa de fusíveis.

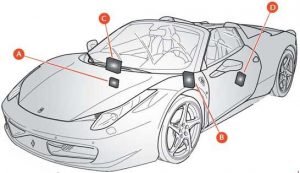

Localização
458 Aranha
458 Especiale
| Número | Descrição |
| a | Fusíveis e relés no compartimento da bateria |
| b | Rastilhos e relés de computador a bordo |
| c | Fusíveis e relés no compartimento do passageiro do lado do passageiro |
| d | Fusíveis e relés no painel traseiro do lado do condutor |
Fusíveis e relés para computadores corporais
| Número | Amps [A] | Descrição |
| F12 | 15 | Semáforo direito |
| F13 | 15 | Semáforo à esquerda |
| F31 | 7,5 | ENT / A para bobinas de relé do painel de instrumentos do ECU e nó de computador a bordo |
| F32 | 10 | Luzes de cúpula, luzes de pé e luzes de degrau. Bobina de relé de marcador lateral |
| F33 | 30 | Especial: Motor do sistema esquerdo Brembo EPB |
| F34 | 30 | Aranha: Nó de Controlo de Suspensão Especial: O motor certo do sistema Brembo EPB |
| F35 | 7,5 | Controlo da luz de paragem, controlo da embraiagem, nódulo de ar condicionado |
| F36 | 10 | Sistema volumétrico e anti-roubo, sensores de estacionamento, bobina de relé de abastecimento de combustível |
| F37 | 10 | Controlo da luz de paragem, nó do painel de instrumentos, nó de controlo da suspensão |
| F38 | 15 | Actuador de fechadura de tronco |
| F39 | 15 | Dispositivos ECU no tablier (ligação NBC) |
| F40 | 30 | Janela traseira aquecida |
| F42 | 7,5 | Alternador |
| 15 | Especial: Tomada de carregamento USB | |
| F43 | 30 | Fonte de alimentação para lavador/limpador de pára-brisas relé |
| F44 | 20 | Aquecedor de lugares para passageiros, acendedor de cigarros |
| F47 | 30 | Porta lateral do condutor, janela de energia do lado do condutor |
| F48 | 30 | Porta lateral do passageiro, janela eléctrica do lado do passageiro |
| F49 | 7,5 | Sensor de chuva e crepúsculo, sensores de estacionamento, controlo do travão de estacionamento, controlo do ajuste da coluna, luzes de perigo, nó do volante, nó de controlo diferencial, rádio, interface da caixa CAN |
| F50 | 7,5 | Nó de airbag, sensor de peso |
| F51 | 7,5 | Nó de transmissão semi-automático |
| F52 | 15 | Tomada de alimentação, aquecedor do banco do condutor |
| F53 | 10 | Alimentação de energia para o nó do painel de instrumentos |
| Estafeta | ||
| T01 | 20 | Relé de feixe de cruzamento |
| T11 | 30 | Relé do vidro traseiro aquecido |
| T12 | 30 | Relé de serviço 1 (dependendo do interruptor de ignição INT / A) |
| T13 | 50 | Jumper (serviço de fornecimento de energia 2) |
Fusíveis e relés no compartimento do passageiro do lado do passageiro
| Número | Amps [A] | Descrição |
| F01 | 60 | Aranha: +30 relé do ventilador do radiador 2 |
| 40 | Especial: Relé do ventilador do radiador direito | |
| F02 | 30 | Aranha: +30 ABS (válvulas) Especial: F97, F98 fusíveis de protecção para ABS |
| F03 | 30 | Aranha: +30 Nó superior rígido (bomba). |
| F04 | 50 | +30 ABS (bomba) |
| F05 | 40 | +30 Nó de ar condicionado |
| F06 | 50 | Aranha: +30 relé do ventilador do radiador 1 |
| 40 | Especial: Relé do ventilador do radiador esquerdo | |
| F07 | 20 | +30 Trompa de relé |
| F08 | 7,5 | Ar condicionado e compressor de aquecimento |
| F09 | 7,5 | +30 Luz de paragem adicional (terceira luz de paragem) |
| F10 | 15 | Aranha: +30 relé da bomba de combustível 1 Especial: Sistema de controlo da pressão dos pneus + DRL ECU |
| F11 | 25 | Sonda Lambda na margem esquerda |
| F14 | 15 | Aranha: +30 relé de feixe alto |
| 10 | Especial: +30 relé de feixe alto | |
| F15 | 7,5 | Aranha: +30 Fonte de alimentação para relé de controlo de semáforo activado por EPB, relé de alimentação para módulo de LED de farol direito |
| 10 | Especial: +30 Fonte de alimentação para relé de controlo de semáforo activado por EPB, relé de alimentação para módulo de LED de farol direito | |
| F 16 | 25 | +30 Alimentação de controlo do motor na margem direita |
| F17 | 25 | +30 Fornecimento de controlo do motor na margem esquerda |
| F18 | 10 | +30 Sistema de injecção da unidade do cilindro esquerdo, relé de injecção principal da unidade do cilindro esquerdo |
| F19 | 10 | +30 Fornecimento ao sistema de injecção da unidade correcta do cilindro |
| F20 | 30 | +30 relé principal do sistema de injecção do banco de cilindros direito |
| F21 | 15 | Aranha: +30 relé de bomba de combustível 2 |
| 30 | Especial: +30 Protecção do interruptor de ignição | |
| F22 | 15 | Margem esquerda (bobina de ignição) |
| F23 | 10 | Aranha: +30 ABS (electrónico) |
| 30 | Especial: Nó de controlo da suspensão | |
| F24 | 15 | Lado direito (bobina de ignição) |
| F30 | 30 | +30 relé amplificador HI-FI |
| F81 | 40 | Aranha: +30 Fonte de alimentação ECU adicional |
| 50 | Especial: Bomba de combustível ECU | |
| F82 | 70 | +30 painel de instrumentos ECU e ECU oi painel traseiro alimentação eléctrica do lado do condutor ii |
| F83 | 50 | +30 relé de bomba de ar |
| F84 | 15 | Aranha: +30 relé da bomba de combustível 1 |
| 30 | Especial: F94 F95 F96 protecção de fusíveis | |
| F85 | 25 | Lavador de faróis |
| F87 | 25 | Sensores de oxigénio do banco direito |
| F88 | 10 | +15 Sistema de injecção do cilindro esquerdo |
| F89 | 10 | +15 Sistema de injecção do cilindro direito |
| F91 | 15 | Aranha: +30 Nó de pressão do pneu, LED de relé do módulo de farol LH |
| 10 | Especial: Sensores de montagem de cilindros esquerdos | |
| F92 | 7,5 | Aranha: +30 Detecção de alternador |
| 10 | Especial: Sensores de montagem de cilindros rectos | |
| F93 | 30 | Aranha: +30 Interruptor de ignição |
| 7,5 | Especial: Motor Ionizador ECU | |
| F94 | 15 | +30 Rádio / caixa CAN / ICP / mola de acoplamento / estabilizador do sistema de navegação japonês. |
| F95 | 10 | +30 Estabilizador de corrente |
| F96 | 7,5 | Especial: interruptor de ignição +15, botão-estabilizado |
| F97 | 30 | Aranha: +30 Estabilizador para o amplificador Becker Especial: Hidráulica ABS |
| F98 | 10 | Especial: Electrónica ABS |
| Estafeta | ||
| T02 | 30 | Relé de feixe alto |
| T03 | 30 | Aranha: Relé de bomba de combustível de segunda velocidade |
| T05 | 30 | Aranha: Bomba de combustível relé 2 |
| T06 | 30 | Aranha: Relé do porta-luvas |
| T07 | 50 | Relé de buzina |
| T08 | 30 | Ar condicionado e compressor de aquecimento relé |
| T09 | 30 | Relé principal do sistema de injecção da linha do cilindro esquerdo |
| T10 | 30 | Relé principal do sistema de injecção da fila direita de cilindros |
| T14 | 30 | Aranha: Bomba de combustível relé 1 |
| T17 | 10 | INT / A relay (dispositivos desligados na ignição) |
| 20 | ||
| T19 | 30 | Relé de controlo de semáforos activado por EPB |
| T20 | 30 | Aranha: Relé de lançamento |
| T26 | 10 | Primeira relé do limpa pára-brisas de velocidade |
| 20 | ||
| T27 | 10 | Segunda velocidade de relé do limpa pára-brisas |
| 20 | ||
| T28 | 30 | Relé da bomba de lavagem do pára-brisas |
| T29 | 30 | Relé de luz de paragem adicional (terceira luz de paragem) |
| T30 | 50 | Relé de bomba de ar |
| T31 | 30 | Relé da bomba do lava faróis |
| T37 | 30 | Aranha: Relé de ventilador do radiador 2 Especial: Potência estabilizada +15 para iluminação de botões |
| T38 | 30 | Fonte de alimentação para o módulo de LED de farol esquerdo |
| T39 | 30 | Fonte de alimentação para o módulo de LED de farol direito |
| T40 | 30 | Aranha: Relé do ventilador do radiador 1 Especial: Estafetas para permitir o lançamento de |
Fusíveis e relés no painel traseiro do lado do condutor
| Número | Amps [A] | Descrição |
| F54 | 15 | +30 Ventilador de arrefecimento da transmissão |
| F56 | 30 | Aranha: +30 posição de condução com nó |
| F57 | 7,5 | Marcadores laterais 1 (esquerda à frente e direita atrás) |
| F59 | 7,5 | Inverter o fornecimento de luz |
| F60 | 30 | Aranha: +30 Nó de Posição de Passageiros Especial: Aerodinâmica activa |
| F61 | 7,5 | +30 nó de posição do condutor (electrónico), ligação frontal |
| F62 | 7,5 | Aranha: +30 Nó de Posição de Passageiros (electrónico). |
| F63 | 15 | Aranha: +30 relé principal de transmissão semi-automática |
| 20 | Especial: +30 relé principal de transmissão semi-automática | |
| F64 | 7,5 | Alimentação de energia para o actuador da tampa de enchimento de combustível |
| F65 | 20 | +30 actuador de fechadura de porta |
| F66 | 7,5 | +30 nó de transmissão semi-automático |
| F67 | 7,5 | Marcadores laterais 2 (frente direita e traseira esquerda) |
| F78 | 15 | +30 Carregador de bateria |
| F80 | 30 | +30 relé de arranque |
| Estafeta | ||
| T21 | 50 | Relé lateral |
| T22 | 30 | Inverter o relé de luz |
| T23 | 30 | Relé de enchimento de combustível |
| T24 | 30 | Relé do ventilador de arrefecimento da transmissão |
| T25 | 30 | Relé principal da transmissão semi-automática |
| T43 | 30 | Aranha: Activar o relé de comutação |
| R1 | – | Relé de potência de arranque |
| R2 | – | Relé de potência de arranque |

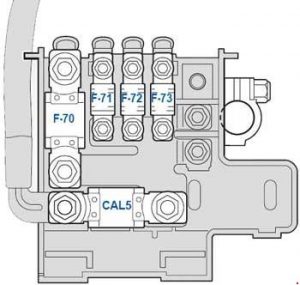

Fusíveis e relés no compartimento da bateria
| Número | Amps [A] | Descrição |
| CAL5 | CAL5 | Alimentação eléctrica (arrancador e alternador) |
| F70 | 150 | Relé de motor e fusível ECU de alimentação (SCM) |
| F71 | 40 | Bomba elevatória frontal |
| F72 | 40 | Aranha: Força de travagem de estacionamento |
| F73 | 70 | Fonte de alimentação do painel de instrumentos ECU |
