Diagramas de fusíveis e caixas de relés – Ferrari 599
Aplica-se a veículos fabricados ao longo dos anos:
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Localização

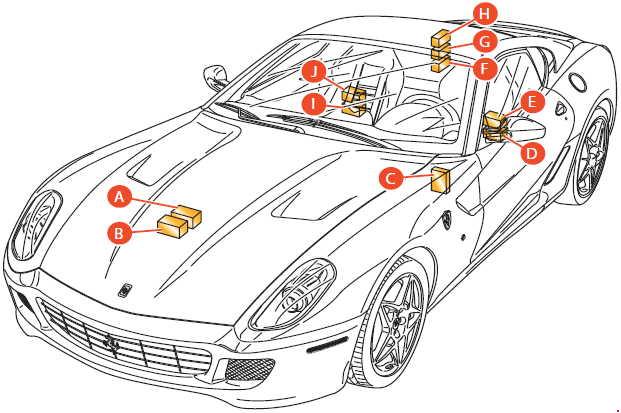

Ferrari 599 GTB Fiorano

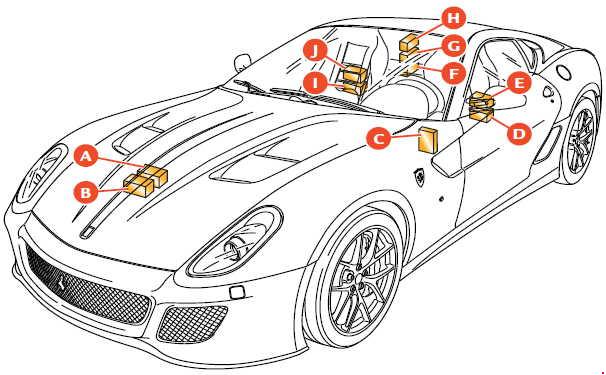

Ferrari 599 GTO
| Número |
Localização |
| A |
Rastilhos e carretéis no compartimento do motor |
| b |
Rastilhos e carretéis no compartimento do motor |
| C |
Fusíveis e relés para o computador de bordo |
| D |
Fusíveis e relés no compartimento do passageiro do lado do condutor |
| E |
Fusíveis e relés no compartimento do passageiro do lado do condutor |
| F |
Rastilhos e retransmissores no porta-bagagens |
| g |
Rastilhos e retransmissores no porta-bagagens |
| h |
Rastilhos e retransmissores no porta-bagagens |
| i |
Fusíveis e relés no compartimento do passageiro do lado do passageiro |
| J |
Fusíveis e relés no compartimento do passageiro do lado do passageiro |
Fusíveis e relés no compartimento do motor
A
Uma caixa
| Número |
Amps [A] |
Descrição |
| MF5 |
40 |
+30 unidade de ar condicionado |
| MF2 |
60 |
+30 Bomba de ar (Caixa de ligação) |
| MF85 |
40 |
Equipamento ligado ao compartimento de passageiros 2 |
| MF1 |
40 |
+30 ABS (bomba) (Caixa de ligação) |
| Estafeta |
| R14 |
50 |
Bomba de ar |
B
B-box
| Número |
Amps [A] |
Descrição |
| MF3 |
40 |
+30 ventilador de direita (Caixa de ligação) |
| MF4 |
40 |
+30 ventoinhas à esquerda (Caixa de ligação) |
| Estafeta |
| R16 |
50 |
ventiladores à esquerda |
| R15 |
50 |
ventiladores da direita |
Fusíveis e relés para computadores corporais
C
Caixa C
| Número |
Amps [A] |
Descrição |
| F36 |
10 |
+30 motor do porta-luvas |
| F52 |
15 |
Aquecimento do banco do condutor (relé do dispositivo ligado à INT/A) |
| F45 |
25 |
– |
| F46 |
15 |
– |
| F34 |
20 |
– |
| F39 |
10 |
+30 para NIM, NCL, tomada de diagnóstico OBD, CSA, CAV, rádio/NTT, opção telefone |
| F41 |
15 |
– |
| F47 |
20 |
– |
| F33 |
20 |
– |
| F48 |
20 |
– |
| F38 |
15 |
+30 motor de engrenagem para bloqueio de arranque |
| F43 |
30 |
Limpa pára-brisas/lava pára-brisas (relé do dispositivo ligado à INT/A) |
| F32 |
10 |
+30 luzes de cúpula |
| F37 |
10 |
+15 NQS, +15 CLA (NÃO), terceira paragem |
| F49 |
7,5 |
+15 para CSG, CSP, NIM, NCL, rádio/NIT, CEM, CRP, opção telefone, painel de luz dome, controlo do limpa pára-brisas, ajuste da coluna de direcção |
| F53 |
10 |
+30 Luz de nevoeiro traseiro |
| F40 |
30 |
+30 Janela traseira aquecida (relé INT/A) |
| F50 |
7,5 |
+ 15 Sistema de airbag |
| F42 |
7,5 |
+ 15 NFR |
| F35 |
7,5 |
+ 15 CLA (NC), IFR, tomada de sinal do motor, bobinas de relé (lavadores de faróis, marcha-atrás, feixe alto) |
| F31 |
7,5 |
INT/A para ar condicionado, NBC |
| F44 |
20 |
+30 Acendedor de cigarros, aquecimento dos bancos dos passageiros (relé do dispositivo ligado INT/A) |
| F51 |
7,5 |
+15 NCR, painel de controlo FI |
| F12 |
15 |
+30 direita de feixe baixo |
| F13 |
15 |
+30 de feixe baixo à esquerda |
C1
Caixa C1
| Número |
Amps [A] |
Descrição |
| R01 |
20 |
Vigas mergulhadas |
| R11 |
30 |
Janela traseira aquecida |
| R12 |
30 |
Dispositivos ligados 1 (controlados por ignição INT/A) |
| R13 |
50 |
Dispositivos ligados 2 (controlados por NBC) (opcional) |
Fusíveis e relés no compartimento de passageiros (do lado do condutor)

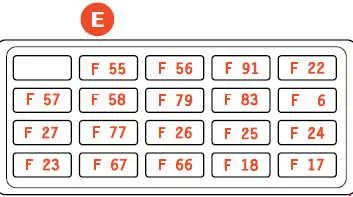

E
E-box
| Número |
Amps [A] |
Descrição |
| F55 |
20 |
+30 Ajuste da coluna de direcção (apenas na versão básica do assento) |
| F56 |
30 |
+30 Ajuste do assento dos passageiros |
| F91 |
7,5 |
+30 NAP (electrónica) |
| F22 |
20 |
Relé de injecção principal esquerda |
| F57 |
7,5 |
+ 15 Alternador, NVO, arranque com botão de pressão |
| F58 |
5 |
+30 NTP |
| F79 |
5 |
+30 NQS |
| F83 |
30 |
+30 NPG fornecimento |
| F6 |
25 |
+30 Da ignição |
| F27 |
10 |
+ 15 Injecção à esquerda |
| F77 |
15 |
Relé principal sensor de oxigénio + 87 LH |
| F26 |
15 |
+87 relé injector principal, bobinas LH |
| F25 |
10 |
Válvulas solenóides, caudalímetro de ar, bomba de diagnóstico LH |
| F24 |
10 |
Relé principal +87 LH |
| F23 |
7,5 |
+30 LH injecção |
| F67 |
5 |
+30 Frente RH – marcador do lado esquerdo traseiro |
| F66 |
5 |
+30 LH frontal – Marcador do lado direito traseiro |
| F18 |
10 |
Semáforos +30 à direita |
| F17 |
10 |
Semáforos +30 à esquerda |
D
Caixa D
| Número |
Amps [A] |
Descrição |
| R4 |
20 |
GTB Fiorano: Chifres
GTO: Compressor A/C |
| R10 |
20 |
Injecção do lado esquerdo |
| R6 |
20 |
Semáforos |
| R5 |
30 |
Lavadores de faróis |
| R29 |
20 |
Motor do porta-luvas |
| R20 |
20 |
Marcador lateral |
Fusíveis e relés no compartimento do passageiro (lado do passageiro)
J
Caixa J
| Número |
Amps [A] |
Descrição |
| F76 |
15 |
Relé principal do sensor de oxigénio + 87 RH |
| F11 |
15 |
+87 relé injector principal direito, bobinas |
| F10 |
10 |
+87 relé principal, caudalímetro de ar, válvulas solenóides RH |
| F9 |
10 |
+F887 RH relé principal (pino F03) |
| F8 |
7,5 |
injecção +30 RH (pino F62) |
| F60 |
20 |
+30 NPG, actuador de fechadura de porta NPP |
| F80 |
25 |
+30 sistema Hi-Fi (baixo e subwoofer) |
| F84 |
30 |
+30 fonte de alimentação “NPP |
| F61 |
7,5 |
+30 NAG (electrónica) |
| F7 |
30 |
+30 relé de injecção principal, relé de bobina principal RH |
| F19 |
30 |
+30 Entradas |
| F30 |
30 |
+30 Ajuste do banco do condutor (e ajuste da coluna de direcção, apenas para bancos confortáveis) |
| F15 |
5 |
+ 15 ECU sensor de peso (apenas para os EUA) |
| F14 |
10 |
+ 15 Injecção direita (bobinas, relés de bomba de combustível) |
| F 16 |
7,5 |
Compressor +30 A/C |
| F20 |
25 |
+30 lavador de faróis |
| F21 |
15 |
+30 Trompa |
| F28 |
25 |
+30 ABS (válvulas solenóides) |
| F54 |
10 |
+30 ABS (electrónica) |
| F56 |
30 |
+30 Ajuste do banco do passageiro (apenas na versão de condução à direita) |
| F83 |
30 |
Fonte de alimentação +30 NPG (apenas na versão de condução à direita) |
| F91 |
7,5 |
+30 NAP (electrónica) (apenas na versão de condução à direita) |
i
Caixa I
| Número |
Amps [A] |
Descrição |
| R7 |
20 |
Arrancador |
| R27 |
20 |
O equipamento é desligado após a ignição |
| R4 |
20 |
GTB Fiorano: Compressor de ar condicionado
GTO: Chifres |
| R3 |
20 |
Imobilizador |
| R2 |
20 |
Relé de injecção principal à direita |
| R28 |
20 |
Corte de ignição com carregador de bateria |
Rastilhos e retransmissores no porta-bagagens
h
H-box
| Número |
Amps [A] |
Descrição |
| F89 |
5 |
+15 NSP e NCS |
| F59 |
10 |
+30 Porta do depósito de combustível |
| F64 |
7,5 |
+30 Reverse gear, NSP |
| F88 |
30 |
+30 NCS |
| Estafeta |
| R19 |
20 |
Marcha atrás |
| R21 |
20 |
Porta do tanque de combustível |
g
G-box
| Número |
Amps [A] |
Descrição |
| MF81 |
60 |
+30 Equipamento ligado ao compartimento de passageiros 1 |
| MF72 |
40 |
+30 Dispositivos ligados ao porta-bagagens (+ relé de bobina de marcação lateral) |
| MF71 |
60 |
+30 Equipamento ligado ao compartimento de passageiros 3 |
| MF70 |
30 |
Bomba de caixa de velocidades +30 FI |
| MF68 |
30 |
+30 sistema Hi-Fi (amplificador) |
F
Caixa F
| Número |
Amps [A] |
Descrição |
| F78 |
20 |
+30 LH bomba de combustível |
| F82 |
5 |
+30 Detecção de alternador |
| F29 |
15 |
GTB Fiorano: +30 Carregador
GTO: Condicionador de bateria |
| F63 |
20 |
+30 bombas de combustível RH |
| F69 |
25 |
+30 NCR |
| Estafeta |
| R17 |
20 |
Bomba de combustível 1ª velocidade, banco RH |
| R18 |
20 |
Segunda bomba de combustível de velocidade, banco de RH |
| R24 |
20 |
1.gear bomba de combustível, banco LH |
| R25 |
20 |
Segunda bomba de combustível de velocidade, banco LH |
