Diagramas de fusíveis e caixas de relés – Ferrari F430
Aplica-se a veículos fabricados ao longo dos anos:
2004, 2005, 2006, 2007, 2008, 2009.

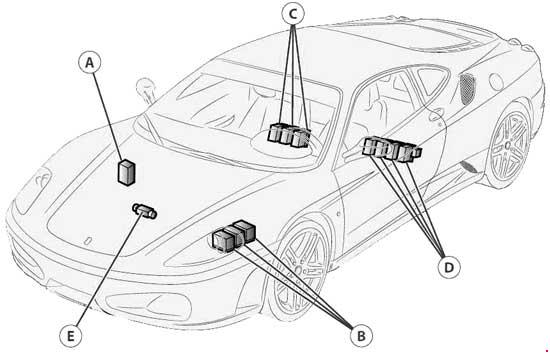

Localização
| Número | Localização |
| A | Rastilhos de energia |
| b | Rastilhos no porta-bagagens |
| C | Fusíveis no compartimento do passageiro do lado direito (atrás do banco direito) |
| D | Fusíveis no compartimento do passageiro, lado esquerdo (atrás do banco esquerdo) |
| E | Megafuse (após a bateria) |

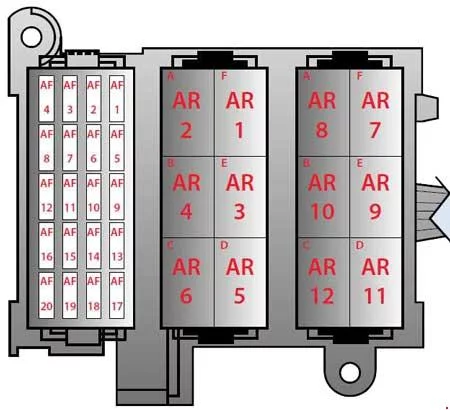

Rastilhos e retransmissores no porta-bagagens
| Número | Amps [A] | Descrição |
| AF1 | 15 | Semáforos |
| AF2 | 25 | Vigas mergulhadas |
| AF3 | 7,5 | Semáforos à direita |
| AF4 | 15 | Feixe de passagem à direita |
| AF5 | 7,5 | Iluminação da placa numérica, interruptor de luz |
| AF6 | 15 | Luzes traseiras |
| AF7 | 7,5 | Semáforo à esquerda |
| AF8 | 15 | Vigas mergulhadas LH |
| AF9 | 5 | +30 Painel de instrumentos, unidade de controlo Bluetooth |
| AF10 | 15 | Trompa |
| AF11 | – | Artigo disponível |
| AF12 | – | Artigo disponível |
| AF13 | 30 | Lavadores de faróis |
| AF14 | 30 | Actuador da tampa frontal |
| AF15 | 5 | + 15 Painel de instrumentos, temporizador interno do ECU, segurança infantil, desactivação do airbag do passageiro; |
| AF16 | 5 | Luzes de posição dianteira direita e traseira esquerda |
| AF17 | 15 | Luzes interiores intermitentes, luzes de advertência de perigo e sinais de mudança de direcção |
| AF18 | 15 | Compartimento de armazenamento do painel de instrumentos |
| AF19 | – | Artigo disponível |
| AF20 | 5 | Luzes de presença da esquerda para a frente e da direita para a retaguarda |
| Estafeta | ||
| AR1 | 30 | Ventilador da esquerda |
| AR2 | 30 | Ventilador da direita |
| AR3 | 30 | Actuador de abertura da tampa |
| AR4 | 30 | Segurança infantil |
| AR5 | 20 | Semáforos |
| AR6 | 20 | Vigas mergulhadas |
| AR7 | 20 | Compartimento de armazenamento do painel de instrumentos |
| AR8 | – | Artigo disponível |
| AR9 | 20 | Luzes de posição |
| AR10 | 20 | Luzes de estacionamento |
| AR11 | 20 | Iluminação da chapa de matrícula, interruptor de luz |
| AR12 | 20 | Trompa |
Fusíveis e relés no compartimento de passageiros do lado direito
| Número | Amps [A] | Descrição |
| PDF1 | 10 | +15 RH Motronic, pino 86 nos retransmissores PDR8 e PDR9 |
| PDF2 | 7,5 | Luzes traseiras de nevoeiro |
| PDF3 | 7,5 | Descongelador de espelho retrovisor exterior |
| PDF4 | 15 | Sondas lambda direita |
| PDF5 | 15 | Stoplights |
| PDF6 | 25 | +30 Limpa pára-brisas |
| PDF7 | 30 | Janela traseira aquecida |
| PDF8 | 10 | Positivo do relé principal de RH. (PDR10) |
| PDF9 | 20 | +15 Rádio, interruptor do espelho retrovisor, tampa do depósito de combustível, interruptor indicador, acendedor de cigarros, sensores de estacionamento |
| PDF10 | 30 | +30 Rádio, amplificador de rádio, sensores de estacionamento |
| PDF11 | – | Artigo disponível |
| PDF12 | 15 | Medidor de caudal de ar, válvula de desvio de escape, bomba de diagnóstico anti-evaporação, válvula anti-evaporação, relé imobilizador, válvula de colector de admissão, relé CA |
| PDF13 | 5 | +15 Sistema de alarme, imobilizador |
| PDF14 | 5 | +30 Sistema de alarme, imobilizador |
| PDF15 | – | Artigo disponível |
| PDF16 | 15 | Bobinas de ignição à direita, injectores à direita |
| PDF17 | 15 | Sistema de lavador/limpador de pára-brisas |
| PDF18 | 15 | +30 chave |
| PDF19 | – | Artigo disponível |
| PDF20 | 10 | Dispositivos de sincronização correcta |
| PDF21 | 7,5 | +30 RH Motronic |
| PDF22 | – | Artigo disponível |
| PDF23 | 30 | RH Motronic (principal) |
| PDF24 | 10 | +15 ABS – ASR – ESP |
| PDF25 | 15 | +30 relé da bomba de combustível 1 (PDR8) e relé da bomba de combustível 2 (PDR9) |
| PDF26 | 10 | +87 Sistema de monitorização da pressão dos pneus (TPMS) |
| Estafeta | ||
| PDR1 | – | Imobilizador (especificação do interruptor BOSCH) |
| PDR2 | 30 | Dispositivos operados por chaves |
| PDR3 | 30 | Vidro traseiro aquecido/espelho retrovisor com desembaciador |
| PDR4 | 20 | Luzes de posição traseira |
| PDR5 | 30 | +30 Limpa pára-brisas |
| PDR6 | 20 | +15 Limpa pára-brisas |
| PDR7 | 20 | +Cadeiras aquecidas |
| PDR8 | 20 | Bomba de combustível RH – Velocidade 1 (BOSCH) |
| PDR9 | 20 | Bomba de combustível RH. – Velocidade 2 (BOSCH) |
| PDR10 | 20 | Principal para RH Motronic CBOSCH) |

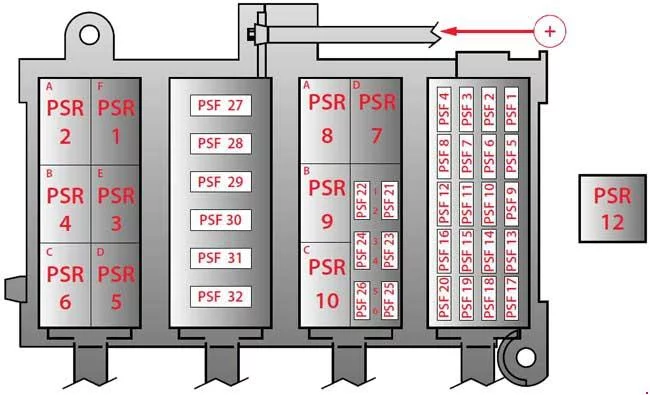

Fusíveis e relés no compartimento de passageiros do lado esquerdo
| Número | Amps [A] | Descrição |
| PSF1 | 10 | + 15 LH Motronic, +86 em relés de bomba de combustível LH. (PSR8 e PSR9) |
| PSF2 | 20 | FI ECU |
| PSF3 | 30 | Janela eléctrica +30 direita |
| PSF4 | 15 | Sonda LH lambda |
| PSF5 | 7,5 | +15 amortecedor de choques (Skyhook), +15 alternador, +1S diferencial eléctrico |
| PSF6 | IS | +30 Sistema de fecho de portas |
| PSF7 | 30 | +30. janela eléctrica esquerda |
| PSF8 | 10 | Positivo a partir do relé principal LH Motronic. (PSR10) |
| PSF9 | 10 | +1S airbag |
| PSF10 | 15 | Carregador |
| PSF11 | 10 | +30 Sistema de gestão do motor (OBD), +30 Sistema de monitorização da pressão dos pneus (TPMS), +30 diferencial electrónico |
| PSF12 | 15 | Medidor de caudal de ar, válvulas de by-pass de escape, bomba de diagnóstico anti-evaporação, válvula anti-evaporação |
| PSF13 | 10 | +15 Sistema de ar condicionado, +15 bomba de recirculação |
| PSF14 | 30 | Arrancador |
| PSF15 | 15 | Luzes de tecto, luzes de porta, luzes do porta-luvas, controlo da luz de estacionamento |
| PSF16 | 15 | Bobina de ignição à esquerda, Injectores à esquerda |
| PSF17 | – | Artigo disponível |
| PSF18 | – | Artigo disponível |
| PSF19 | 15 | Compressor A/C |
| PSF20 | 10 | Variador do tempo esquerdo |
| PSF21 | 7,5 | +30 LH Motronic |
| PSF22 | 10 | Luz de inversão de marcha |
| PSF23 | 30 | LH Motronic. (Principal) |
| PSF24 | 15 | Tomada de alimentação |
| PSF25 | 15 | +30 relé de bomba de combustível 1 (PSR8) e relé de bomba de combustível 2 (PSR9) |
| PSF26 | 5 | +15 relé de aparelhos ligados (sem ignição) |
| PSF27 | 20 | +Cadeiras aquecidas |
| PSF28 | 60 | +30 LH cobertura do módulo traseiro |
| PSF29 | 60 | +30 RH cobertura do módulo traseiro |
| PSF30 | – | Artigo disponível |
| PSF31 | 30 | Bomba FI/E-DTFF |
| PSF32 | – | Artigo disponível |
| Estafeta | ||
| PSR1 | 20 | Compressor A/C |
| PSR2 | 20 | Interruptor de marcha-atrás |
| PSR3 | 20 | Dispositivos operados por chave |
| PSR4 | 20 | Interruptor para bloquear o arranque com carregador de bateria (normalmente fechado) |
| PSR5 | 20 | Interruptor para dispositivos ligados (excepto ignição) |
| PSR6 | 30 | Arrancador |
| PSR7 | 20 | Ignição para evitar a repetição |
| PSR8 | 20 | Bomba de combustível à esquerda – velocidade 1 (BOSCH) |
| PSR9 | 20 | Bomba de combustível à esquerda. – Velocidade 2 (BOSCH) |
| PSR10 | 20 | Principal para LH Motronic (BOSCH) |
| PSR12 | 50 | Bomba FI |

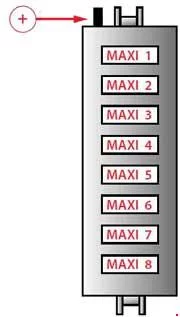

Rastilhos de energia
| Número | Amps [A] | Descrição |
| MAX 1 | 50 | +30 ventilador de direita |
| MAKS 2 | 50 | +30 ventoinha esquerda |
| MAKS 3 | 50 | +30 AC |
| MAX 4 | 60 | +30 tampa frontal |
| MAXI 5 | 20 | +30 sensores do alternador |
| MAX 6 | 60 | +30 ABS/ASR/ESP |
| MAX 7 | 30 | Banco direito |
| MAKS 8 | 30 | Assento à esquerda |
Megafuse
