Diagramas de fusíveis e caixas de relés – Ferrari FF
Aplica-se a veículos fabricados ao longo dos anos:
2011, 2012, 2013, 2014, 2015, 2016.

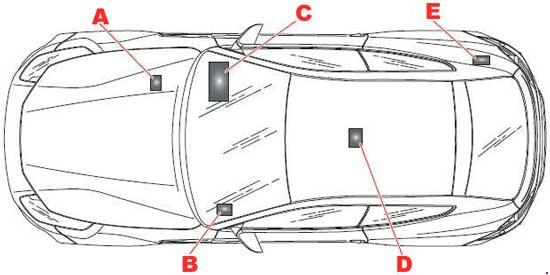

Localização
| Número | Localização |
| A | Fusíveis e relés no compartimento da bateria |
| b | Fusíveis e relés para o computador de bordo |
| C | Fusíveis e relés no compartimento do passageiro do lado do passageiro |
| D | Fusíveis e retransmissores na consola central |
| mi | Rastilhos e retransmissores no porta-bagagens |
Fusíveis e relés para computadores corporais
b
| Número | Amps [A] | Descrição |
| F12 | 15 | Semáforo à direita |
| F13 | 15 | Semáforo à esquerda |
| F31 | 7,5 | INT/A para painel de instrumentos ECU, nó de computador a bordo e relé de ar condicionado e aquecimento |
| F32 | 10 | Luzes de cúpula, de pé e de degrau, bobina de relé de marcador lateral e botão do porta-luvas |
| F33 | 30 | Unidade de controlo dos nós da caixa de velocidades controlada electronicamente |
| F35 | 7,5 | Bobinas de relé de feixe alto, lavador de faróis, iluminação de botões, ECU de faróis adaptativos, faróis, direcção assistida, sistema de entretenimento |
| F36 | 10 | Sensores de estacionamento, bobina de relé de enchimento de combustível |
| F37 | 10 | Nó do painel de instrumentos |
| F38 | 15 | Actuador de bloqueio de arranque, unidade de controlo do limpa pára-brisas |
| F39 | 15 | Tomada EOBD, sirene anti-roubo. Nó de ar condicionado |
| F40 | 30 | Janela traseira aquecida |
| F41 | 15 | Bocal de evaporação do lavador de pára-brisas |
| F42 | 7,5 | Alternador |
| F43 | 30 | T28. Fonte de alimentação para relés T29, T26, T27 |
| F44 | 20 | Aquecedor de lugares de passageiros, acendedor de cigarros |
| F47 | 30 | Porta lateral do condutor, janela de energia do lado do condutor |
| F48 | 30 | Porta do lado do passageiro, janela eléctrica do lado do passageiro |
| F49 | 7,5 | Sensor de chuva, sensores de estacionamento, bancos, elevador de suspensão, sistema de navegação japonês, espelho electrocrómico |
| F50 | 7,5 | Nó de airbag |
| F51 | 7,5 | Nó de caixa de velocidades controlado electronicamente, botão de ignição |
| F52 | 15 | Tomada de alimentação, aquecedor do banco do condutor, relé de controlo do limpa pára-brisas ECU |
| Estafeta | ||
| T01 | 20 | Relé de feixe de cruzamento |
| T11 | 30 | Relé do vidro traseiro aquecido |
| T12 | 30 | Relé de serviço 1 (dependente do interruptor de ignição INT/A) |
| T13 | 50 | Jumper (prestação de serviços 2) |

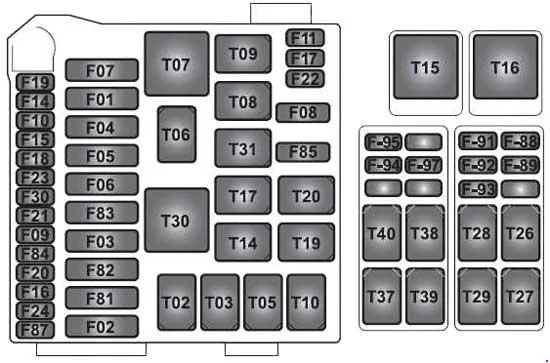

Fusíveis e relés no compartimento do passageiro do lado do passageiro
C
| Número | Amps [A] | Descrição |
| F01 | 40 | +30 relé do ventilador do radiador 2 |
| F02 | 40 | +30 ABS (válvulas) |
| F03 | 70 | Fornecimento de autocarros para F-107, F-108, F-91, F-92, F-109, F-104, F-103 |
| F04 | 50 | +30 ABS (bomba) |
| F05 | 40 | +30 Unidade de ar condicionado |
| F06 | 40 | +30 ventilador de radiador eléctrico 1 |
| F07 | 20 | +30 Trompa de relé |
| F08 | 7,5 | Ar condicionado e compressor de aquecimento |
| F09 | 7,5 | +30 Detecção de alternador |
| F10 | 30 | +30 Trilho para F-94, F-95, F-106 |
| F11 | 25 | Sensor de oxigénio da margem esquerda |
| F14 | 15 | +30 relé de feixe alto |
| F15 | 30 | +30 Interruptor de ignição |
| F 16 | 25 | +30 Fonte de alimentação para controlo do motor à direita |
| F17 | 25 | +30 Fonte de alimentação para controlo do motor da margem esquerda |
| F20 | 30 | +30 Alimentação para o sistema de injecção do banco direito de cilindros |
| F21 | 30 | +30 relé de bomba hidráulica de sistema 4WD |
| F22 | 15 | Margem esquerda (bobina de ignição) |
| F24 | 15 | Lado direito (bobina de ignição) |
| F30 | 30 | +30 relé de arranque |
| F81 | 40 | +30 ECU bomba de combustível ESD |
| F82 | 70 | +30 Fonte de alimentação para o painel de instrumentos ECU e para o porta-bagagens ECU |
| F83 | 50 | +30 relé de bomba de ar |
| F84 | 30 | +30 Nó de controlo de suspensão |
| F85 | 25 | Lavador de faróis |
| F87 | 25 | Sensores de oxigénio do banco direito |
| F88 | 10 | +15 Sistema de injecção no banco de cilindros à esquerda |
| F89 | 10 | +15 Sistema de injecção para a unidade do cilindro direito |
| F91 | 15 | +30 nó de pressão dos pneus, relé do módulo de faróis LED LH |
| F92 | 10 | +30 RH relé do módulo LED do farol, relé de controlo da luz de paragem activado por EPB |
| F94 | 15 | +30 Rádio/CAN box/ICP/clockspring/stabilizador para sistema de navegação japonês |
| F95 | 10 | +30 Estabilizador de corrente |
| F102 | 10 | +30 ABS (electrónico) |
| F103 | 20 | +30 ECU diferencial frontal 4WD |
| F104 | 15 | +30 relé de ventilador de arrefecimento eléctrico 4WD |
| F105 | 30 | +30 ABS (válvulas) |
| F106 | 7,5 | +30 Iluminação de controlo do compartimento dos passageiros |
| F107 | 10 | +30 Alimentação para o sistema de injecção do banco direito de cilindros |
| F108 | 10 | +30 Fornecimento de sistema de injecção banco de cilindros esquerdo, relé de arranque |
| F109 | 7,5 | +30 relé de luz de paragem adicional |
| Estafeta | ||
| T02 | 30 | Relé de feixe alto |
| T03 | 30 | Relé de luz do compartimento dos passageiros |
| T05 | 30 | Relé de luz de paragem adicional |
| T06 | 30 | Relé do ventilador de arrefecimento da bateria (conjunto) |
| T07 | 50 | Relé de buzina |
| T08 | 30 | Compressor de ar condicionado relé e cabeça |
| T09 | 30 | Relé principal para o sistema de injecção do banco de cilindros esquerdo |
| T10 | 30 | Sistema de injecção principal do cilindro direito |
| T14 | 30 | Relé de ventilador de arrefecimento eléctrico para sistema 4WD |
| T17 | 10 | INT/A relé (dispositivos desligados na ignição) |
| 20 | ||
| T19 | 30 | Relé de controlo de semáforos activado por EPB |
| T20 | 30 | Relé de partida |
| T26 | 30 | Primeira relé do limpa pára-brisas de velocidade |
| T27 | 30 | Segunda velocidade de relé do limpa pára-brisas |
| T28 | 30 | Relé de bomba de lavador de pára-brisas |
| T29 | 30 | Relé da bomba do lavador de pára-brisas traseiro |
| T30 | 50 | Relé de bomba de ar |
| T31 | 30 | Relé da bomba do lava faróis |
| T38 | 30 | Fonte de alimentação para o módulo LED do farol esquerdo |
| T39 | 30 | Fonte de alimentação para o módulo de LED de farol direito |
| T40 | 30 | Relé do ventilador do radiador 1 |

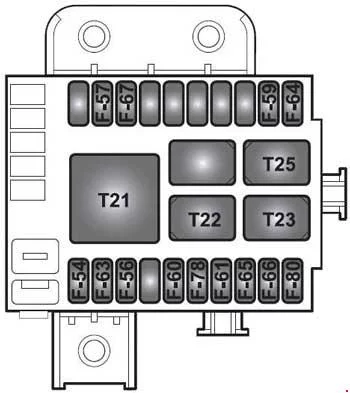

Fusíveis e retransmissores na consola central
D
| Número | Amps [A] | Descrição |
| F54 | 30 | +30 amplificador HiFi |
| F56 | 30 | +30 nó de posição do condutor |
| F57 | 7,5 | Marcadores laterais 1 (frente esquerda e traseira direita) |
| F59 | 7,5 | Inverter o fornecimento de luz |
| F60 | 30 | +30 Nó de posição do passageiro |
| F63 | 20 | +30 relé principal da caixa de velocidades controlada electronicamente |
| F64 | 7,5 | Fornecimento para o actuador da tampa de enchimento de combustível |
| F65 | 20 | +30 actuador de fechadura de porta |
| F66 | 30 | Calha +30 em CS-SCM3 |
| F67 | 7,5 | Marcadores laterais 2 (frente direita e traseira esquerda) |
| F78 | 15 | +30 relé de controlo do limpa pára-brisas ECU |
| F80 | 30 | +30 Fornecimento de barramento para F-97, F-98, F-99 |
| Estafeta | ||
| T21 | 50 | Relé marcador lateral |
| T22 | 30 | Inverter o relé de luz |
| T23 | 30 | Relé de enchimento de combustível |
| T25 | 30 | Relé principal da caixa de velocidades controlada electronicamente |

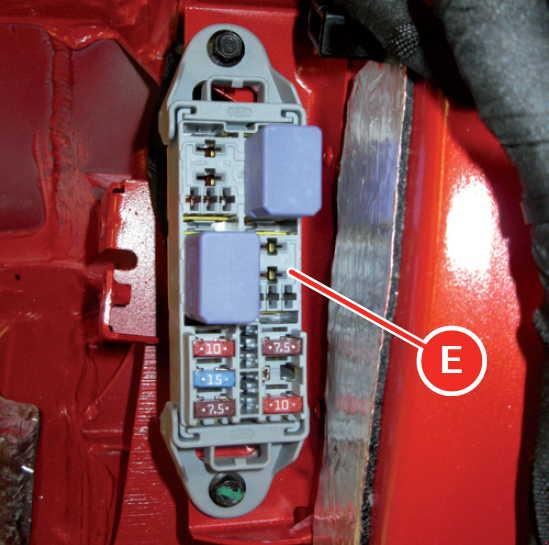

Rastilhos e retransmissores no porta-bagagens
| Número | Amps [A] | Descrição |
| F96 | 10 | +30 relé de fechadura de tronco |
| F97 | 10 | +30 nó electrónico de posição do passageiro, placa de engate do porta-bagagens |
| F98 | 15 | +30 Tomada do condicionador de bateria |
| F100 | 7,5 | 30 Nó de posição de condução, elevador de suspensão ECU |
| F101 | 10 | +30 Elemento de entretenimento |
| Estafeta | ||
| T40 | 30 | Relé de fechadura de cacifo |
| T41 | 30 | Relé de bloqueio da tampa da bota |
| T42 | 30 | Relé de controlo do limpa pára-brisas ECU |
| T43 | 30 | Relé de acendedor de cigarros |

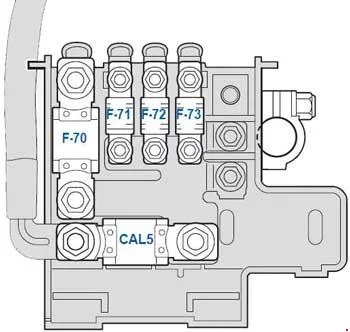

Fusíveis e relés no compartimento da bateria
A
| Número | Amps [A] | Descrição |
| CAL5 | CAL5 | Alimentação eléctrica (arrancador e alternador) |
| F70 | 150 | Relé do motor e fusível da ECU de potência (SCM) |
| F71 | 40 | Bomba de elevação frontal |
| F72 | 40 | Potência do travão de estacionamento |
| F73 | 70 | Painel de controlo ECU potência |
