Diagramas de fusíveis e caixas de relés – Fiat 500
Aplica-se a veículos fabricados ao longo dos anos:
2020, 2021.

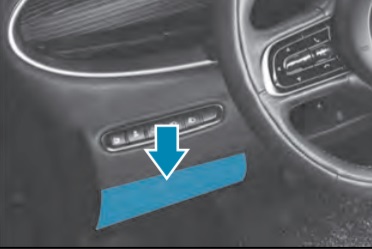

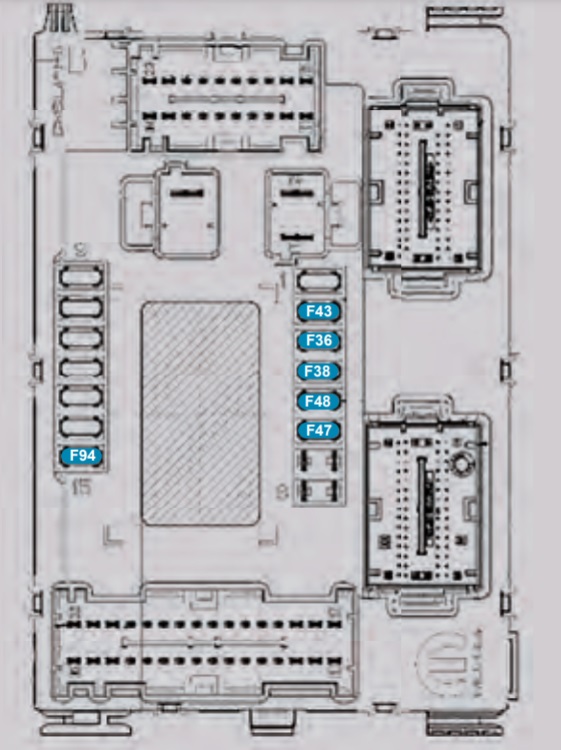

Caixa de fusíveis de painel de instrumentos
| Número | Descrição | Amps [A] |
| F36 | Fornecimento do sistema A/C;
FIAT Link &; Condução; Porta de dados USB; Uconnect™ exibir; Controlo do travão de estacionamento eléctrico; Porto EOBD. |
15A |
| F38 | Desbloquear a porta traseira | 20A |
| F43 | Bomba de lavagem do pára-brisas | 20A |
| F47 | Pára-brisas accionado electricamente (lado do condutor) | 20A |
| F48 | Pára-brisas accionado electricamente (lado do passageiro) | 20A |
| F94 | Tomada de 12V | 15A |
Caixa de fusíveis no compartimento do motor

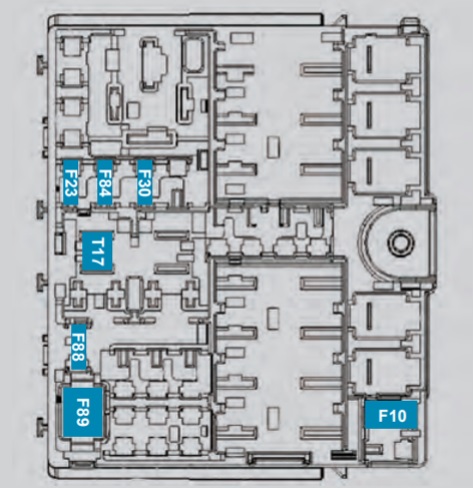

Caixa de fusíveis A
| Número | Descrição | Amps [A] |
| F10 | Trompa | 10 |
| F23 | Assentos aquecidos (se previstos) | 20 |
| F30 | Pára-brisas aquecido (quando previsto) | 20 |
| F84 | Tomada de alimentação de 12 V de arranque | 20 |
| F88 | Espelhos laterais aquecidos (quando fornecidos) | 7,4 |
| F89 | Janela traseira aquecida | 20 |
| T17 | Descongelação de espelhos exteriores;
Janela traseira aquecida. |
30 |

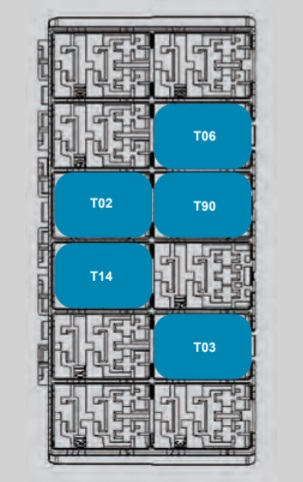

Caixa de fusíveis B
| Número | Descrição | Amps [A] |
| T02 | Assentos aquecidos (se previstos) | 30 |
| T03 | Trompa | 20 |
| T06 | Assentos aquecidos (se previstos) | 30 |
| T14 | Tomada de alimentação de 12 V de arranque | 20 |
| T90 | Pára-brisas aquecido (quando previsto) | 30 |

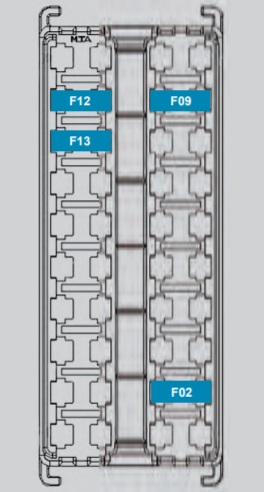

Caixa de fusíveis C
| Número | Descrição | Amps [A] |
| F02 | Fechadura eléctrica do lado do condutor | 10 |
| F09 | Fechadura eléctrica no lado do passageiro | 10 |
| F12 | Amplificador do sistema de som (quando fornecido) | 20 |
| F13 | Movimento do tejadilho (se previsto) | 20 |
