Diagramas de fusíveis e caixas de relés – Honda Prelude
Aplica-se a veículos fabricados ao longo dos anos:
1987, 1988, 1989, 1990, 1991.

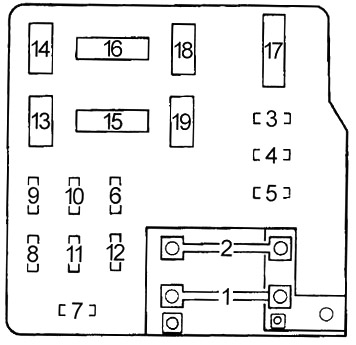

Diagrama da caixa de fusíveis no compartimento do passageiro
O painel de fusíveis encontra-se atrás da tampa abaixo e à esquerda da coluna de direcção.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 7,5 | Visor de aviso, arrancador (transmissão manual), interruptor de segurança neutro (transmissão automática), PGM-FI ECU, PGM-FI relé principal, caixa de controlo (PGM-CARB) |
| 2 | 10 | Leitor de cassetes estéreo, relé de isqueiro |
| 3 | 7,5 | Ecrã de advertência, solenóide de arranque, unidade de controlo electrónico PGM-FI, relé principal PGM-FI |
| 4 | 15 | Unidade de controlo de fechaduras eléctricas |
| 5 | 15 | Interruptor da janela do passageiro |
| 6 | 15 | Unidade de controlo da janela eléctrica, interruptor da janela eléctrica do condutor |
| 7 | 20 | Retractores automáticos de cintos de segurança |
| 8 | 15 | Luz de arranque, cúpula e cinzeiro, interruptor de ignição, unidade de controlo integrada, acendedor de cigarros, interruptor da maçaneta exterior da porta do condutor |
| 9 | 20 | Relé de luz nevoeiro |
| 10 | 7,5 | Interruptor principal de controlo de cruzeiro |
| 11 | 20 | Relé de telhado solar, vidros eléctricos, limpa pára-brisas, unidade de controlo integrada, interruptor combinado |
| 12 | 10 | Visor de aviso, amplificador de sensor de velocidade, transmissão automática, comandos do motor |
| 13 | 10 | Unidade de controlo integrada, interruptor de luz reversa, interruptores combinados e de consola de mudanças, conjunto de aviso sonoro/cinto, montagem do contador, posição da alavanca de mudanças e indicadores de segurança, relógio |
| 14 | 30 | Motores de tecto de abrir |
| 15 | 15 | Interruptor combinado |
| 16 | 7,5 | Relé de luz diurna contínua |
| 17 | 15 | Alimentação de espelhos, relé do ventilador do condensador (PGM-CARB), relé do ventilador do radiador, montagem do temporizador do ventilador de arrefecimento (PGM-FI) |
| 18 | 10 | Vidro defogger traseiro, comandos de aquecimento, comandos de ar condicionado |

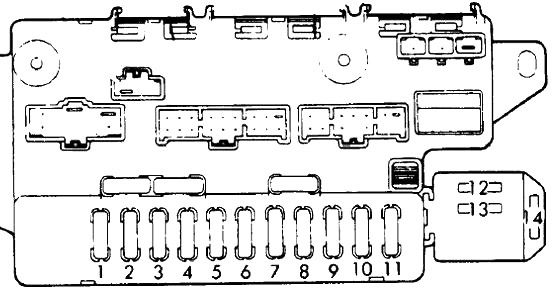

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| 19 | 70 | Distribuidor de energia |
| 20 | 40 | Distribuidor de energia (interruptor de ignição) |
| 21 | 40 | Distribuidor de energia (interruptor de ignição) |
| 22 | 40 | Caixa de fusíveis de painel de instrumentos |
| 23 | 30 | Relé de desembaciador da janela traseira |
| 24 | 40 | Relé de janela eléctrico, caixa de fusíveis do painel de instrumentos |
| 25 | 40 | Relé motor ALB |
| 26 | 15 | Unidade de controlo de travagem antibloqueio |
| 27 | 15 | Unidade de controlo de travagem antibloqueio |
| 28 | 15 | Unidade de controlo de travagem antibloqueio |
| 29 | 15 | relé retráctil de farol direito, interruptor retráctil de farol |
| 30 | 15 | Retractor de faróis esquerdo, retractor de faróis e interruptores combinados |
| 31 | 15 | Indicadores de direcção/ relé de risco, interruptor de perigo |
| 32 | 20 | Buzinas, interruptor de luz de travagem, interruptor de chave de fecho |
| 33 | 15 | Farol direito |
| 34 | 15 | Farol esquerdo |
| 35 | 10 | Unidade de controlo electrónico PGM-FI, antena de potência, unidade de temporização do ventilador de arrefecimento, rádio cassete, unidade de controlo de transmissão automática, estéreo, relógio |
| 36 | 15 | Relé de ventilador de condensador |
| 37 | 10 | Alternador |
| 38 | 10 | Unidade de controlo PGM-CARB, relé principal PGM-FI |
| 39 | 20 | Relé do ventilador do radiador |
| R1 | – | |
| R2 | – | |
| R3 | Resistor | |
| R4 | Iluminação | |
| R5 | Ventilador do condensador | |
| R6 | – | |
| R7 | Ventilador do radiador | |
