Diagramas de fusíveis e caixas de relés – Honda Prelude
Aplica-se a veículos fabricados ao longo dos anos:
1991, 1992, 1993, 1994, 1995, 1996.

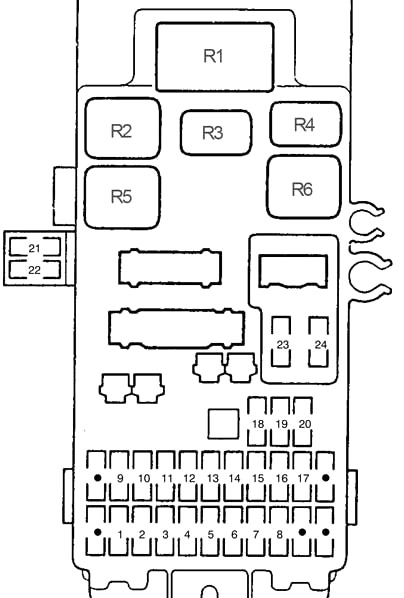

Diagrama da caixa de fusíveis no compartimento do passageiro
O bloco de fusíveis encontra-se atrás da tampa no painel inferior esquerdo (ao lado do apoio para os pés).
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | – | – |
| 2 | 7,5 | PGM-FI ECM, relé principal PGM-FI, sinal de arranque, indicador auxiliar (circuito de controlo de travagem) |
| 3 | 15 | Faróis de nevoeiro dianteiros |
| 4 | 10 | PGM-FI relé principal |
| 5 | – | – |
| 6 | 15 | Aquecedor de bancos |
| 7 | 30 | Relé de abertura do telhado solar, relé de fecho do telhado solar |
| 8 | 10 | Unidade de controlo de luz diurna contínua |
| 9 | 15 | Painel de controlo do aquecedor, sistema de espelho de potência, unidade de controlo de ABS, unidade de controlo de 4WS, unidade de temporizador do ventilador, modo/circulação. Espelhos de potência aquecidos |
| 10 | – | – |
| 11 | 10 | Relé de aquecimento do banco principal, relé de embreagem do compressor A/C, PGM-FI, ECU, relé de desembaçador do vidro traseiro |
| 12 | 7,5 | Luzes diurnas permanentes |
| 13 | 10 | Luzes indicadoras, luzes indicadoras, relógio, luzes de inversão de marcha |
| 14 | 7,5 | Sistema de controlo de velocidade de cruzeiro |
| 15 | 20 | Sistema de janelas do condutor |
| 16 | 20 | Sistema de janelas para passageiros |
| 17 | 30 | Sistema de limpador de pára-brisas |
| 18 | 10 | Rádio/leitor de cassetes estéreo, acendedor de cigarros |
| 19 | 15 | PGM-FI relé principal, unidade de controlo A/T, unidade de temporização do ventilador, unidade ELD |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Unidade de controlo 4WS, sensores de ângulo de direcção dianteira e traseira 4WS |
| 23 | 15 | Unidade SRS, módulo de controlo de transmissão (TCM), PGM-FI, módulo de controlo do ventilador do radiador, sensor de velocidade do veículo (VSS), sistema de carregamento |
| 24 | 10 | Unidade SRS |
| R1 | Indicador de direcção/perigo | |
| R2 | Fechamento do telhado solar | |
| R3 | Motor do ventilador | |
| R4 | Fornecimento de janelas | |
| R5 | Tejadilho aberto | |
| R6 | Vidro traseiro defogger | |

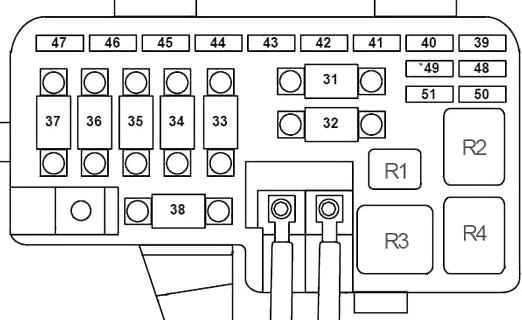

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| 31 | 50 | Relé motor ABS |
| 32 | 100 | Distribuição de energia |
| 33 | 50 | Interruptor de ignição (BAT) |
| 34 | 40 | Relé de desembaciador da janela traseira |
| 35 | 40 | Relé de motor soprador |
| 36 | 40 | Aquecedores de assento, relé principal PGM-FI, luzes de nevoeiro (’94) |
| 37 | 40 | Sistema de telhado solar, sistema de janelas eléctricas, unidade de controlo de luz diurna contínua |
| 38 | 60 | Unidade de controlo 4WS |
| 39 | 15 | Indicador de direcção/relé de perigo, luzes de advertência de perigo |
| 40 | 15 | Unidade de controlo de ABS (B2) |
| 41 | 15 | Buzinas, buzina de relé (com SRS), luzes de travagem, luzes de paragem |
| 42 | 20 | Luzes de estacionamento, luzes do tablier |
| 43 | 10 | Relógio, sistema de som estéreo, unidade de controlo 4WS, antena de potência ECM, unidade de controlo A/T (TCM), PGM-FI (’94) |
| 44 | 15 | Unidade de controlo de fechaduras eléctricas |
| 45 | 15 | Motor do ventilador do condensador, montagem do temporizador do ventilador |
| 46 | 15 | Luz de tecto, relé de isqueiro, luz de arranque, luz de chave de ignição, sistema de fecho |
| 47 | 15 | Motor do ventilador do radiador |
| 48 | 7,5 | Unidade de controlo de ABS |
| 49 | 20 | Unidade de controlo de ABS (B1) |
| 50 | 20 | Farol direito |
| 51 | 20 | Farol esquerdo, luz indicadora de feixe alto, relé de luz de nevoeiro (’94) |
| R1 | Ventilador do radiador | |
| R2 | Motor da bomba de ABS | |
| R3 | Farol | |
| R4 | Resistor | |
