Infiniti G20 – P10 (1990-1996) – diagrama da caixa de fusíveis
Ano de produção: 1990, 1991, 1992, 1993, 1994, 1995, 1996

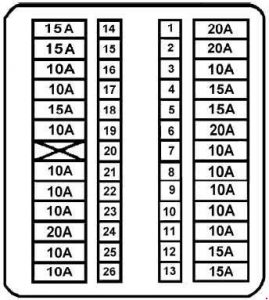

Caixa de fusíveis do compartimento dos passageiros.
| Fusível | Amps [A] | Descrição |
| 1 | 20 | Vidro traseiro defogger |
| 2 | 20 | Vidro traseiro defogger |
| 3 | 10 | até 1993: Tempo do sistema de fecho por turnos, unidade de controlo (apenas A / T) A partir de 1993. 5: Tampa do tronco e abre-combustível, sistema de controlo remoto Multi-Remoto |
| 4 | 15 | Motor do ventilador |
| 5 | 15 | Motor do ventilador |
| 6 | 20 | Lava-janelas |
| 7 | 10 | Sistema de controlo electrónico por computador (ECCS), relé de controlo de lâmpadas, sistema de aviso de roubo, sistema de ventilação do radiador, sistema de arranque (1993.5-1995), sistema de controlo A / T (1993.5-1995), ASCD (1993.5-1995) |
| 8 | 15 | até 1993 ..: Bomba de combustível |
| 10 | a partir de 1993.5: Sistema de airbag | |
| 9 | 10 | Som, luz de fundo do relógio |
| 10 | 10 | Ar condicionado, unidade de controlo de tempo, sistema de aviso de roubo |
| 11 | 10 | Espelho da porta |
| 12 | 15 | Isqueiro |
| 13 | 15 | Luz de nevoeiro frontal |
| 14 | 15 | a partir de 1993.5: Áudio |
| 15 | 15 | de 1993.5: Bomba de combustível |
| 16 | 10 | Sistema de arranque, computador de controlo electrónico (ECCS), relé de bloqueio de embraiagem (apenas M / T), montagem de luz diurna contínua (apenas Canadá), sistema de aviso de roubo (1993.5-1995) |
| 17 | 10 | Aviso de perigo, sistema de controlo remoto com múltiplos telecomandos (1993.5-1995) |
| 18 | 10 | Trompa, sistema de aviso anti-roubo, ASCD (1993.5-1995) |
| 19 | 10 | Luzes traseiras, luzes de marcação, luzes de matrícula, luzes de marcação lateral, iluminação, relógio, campainha de aviso |
| 20 | – | – |
| 21 | 10 | até 1993 ..: Medidor combinado, sistema de fecho de turno, conector de controlo, relé do desembaçador do vidro traseiro, relé de temporização da antena de potência, relé do soprador, luz sobresselentes a partir de 1993. 5: contador combinado, sistema de fecho de turno (A / T), relé soprador, conector de ligação de dados (conector de controlo), luz de marcha-atrás, relé do desembaçador da janela traseira, montagem de luz diurna contínua (Canadá), sistema de controlo do ar condicionado, temporizador da antena de potência, relé do cinto de segurança, relé do espelho aquecido |
| 22 | 10 | Ligar o sinal |
| 23 | 10 | Computador de controlo electrónico (ECCS) |
| 24 | 20 | Até 1993: Luzes Luzes de paragem de 1993.5: Luzes de paragem, ASCD, sistema de fecho por turnos, sistema ABS |
| 25 | 10 | Luzes interiores, holofotes, luzes tronco, unidade de controlo de tempo, sistema de aviso anti-roubo, temporizador aéreo, sistema automático de dois pontos de cinto de segurança com motor (1990-1993) |
| 26 | 10 | Sistema de travagem antibloqueio, unidade de controlo de tempo, sistema automático de dois pontos de cinto de segurança motorizado, dispositivo automático de controlo de velocidade (ASCD), unidade luminosa de circulação diurna (apenas no Canadá) |

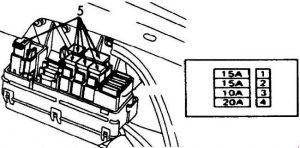

Caixa de fusíveis do compartimento do motor
| Número | Amps [A] | Descrição |
| 1 | 15 | Faróis |
| 2 | 15 | Unidade de luz diurna (apenas no Canadá) |
| 3 | 10 | Computador de controlo electrónico (ECCS) |
| 4 | 20 | Sistema de prevenção de bloqueio das rodas |
| 5 | 30 | Interruptor de ignição (ligação fusível) |
| 6 | 30 | Feixe principal (ligação fusível) |
| 7 | 25 | ECCS (ligação fusível) |
| 8 | 75 | Alternador (ligação fusível) |
| 9 | 30 | Sistema de ventilador do radiador (ligação fusível) Sistema de ventilador do radiador (modelos com relé 3 A / T) |
| 10 | 30 | Caixa de relé do sistema ABS, unidade de controlo ABS (ligação fusível) |

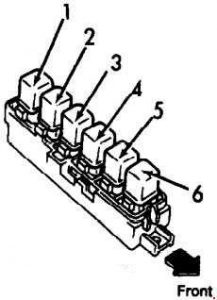

Relés do compartimento do motor (à direita Fenderwell – modelos A / T ( 1990-1993 ))
| Número | Descrição |
| 1 | Relé de aviso de roubo – 1 |
| 2 | Controlo Automático da Velocidade (ASCD) |
| 3 | Relé de ar condicionado |
| 4 | Relé de aviso de roubo – 2 |
| 5 | Relé de luz de nevoeiro frontal |
| 6 | Relé de buzina |

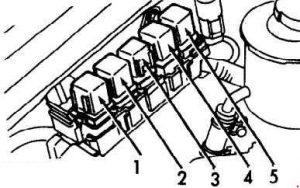

Relés do compartimento do motor (à direita Fenderwell – modelos M / T ( 1990-1993 ))
| Número | Descrição |
| 1 | Relé de ar condicionado |
| 2 | Relé de paragem do dispositivo de controlo automático de velocidade (ASCD) |
| 3 | Relé de buzina |
| 4 | Relé de aviso de roubo – 1 |
| 5 | Relé de aviso de roubo – 2 |

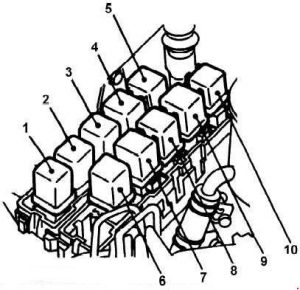

Relés do compartimento do motor (direita Fenderwell ( 1993.5-1995 ))
| Número | Descrição |
| 1 | Relé de funcionamento do radiador – 3 |
| 2 | Estafeta de buzina – 2 |
| 3 | Relé do ventilador do radiador |
| 4 | Relé de paragem do dispositivo de controlo automático de velocidade (ASCD) |
| 5 | Relé de luz de nevoeiro frontal |
| 6 | Relé de ar condicionado |
| 7 | Estafeta de luz diurna (Canadá) |
| 8 | Espelho de relé aquecido |
| 9 | Relé de aviso de roubo – 1 |
| 10 | Relé de buzina |
Relés do compartimento do motor (por bateria)
| Número | Descrição |
| 1 | até 1993 ..: Relé de bomba de combustível a partir de 1993.5: relé do limpa pára-brisas frontal |
| 2 | 1991: Relé de luz de nevoeiro frontal (modelos M / T). 1992-1995: ECCS relay |
| 3 | 1991-1993: Relé do ventilador do radiador – 2 (modelos A / T). 1992-1993: Relé frontal Luz nevoeiro (modelos M / T) desde 1993. 5: Relé de aviso de roubo – 2 |
| 4 | até 1993 ..: Relé do ventilador do radiador – 1 A partir de 1993. 5: Relé de bomba de combustível |
| 5 | Relé de bloqueio de embraiagem (modelos US M / T) Relé inibidor (modelos A / T) |
| 6 | até 1993 ..: Relé do limpa pára-brisas frontal A partir de 1993. 5: Relé do ventilador do radiador – 2 |
