Diagramas de fusíveis e caixas de relés – Infiniti J30
Aplica-se a veículos fabricados ao longo dos anos:
1993, 1994, 1995, 1996, 1997.

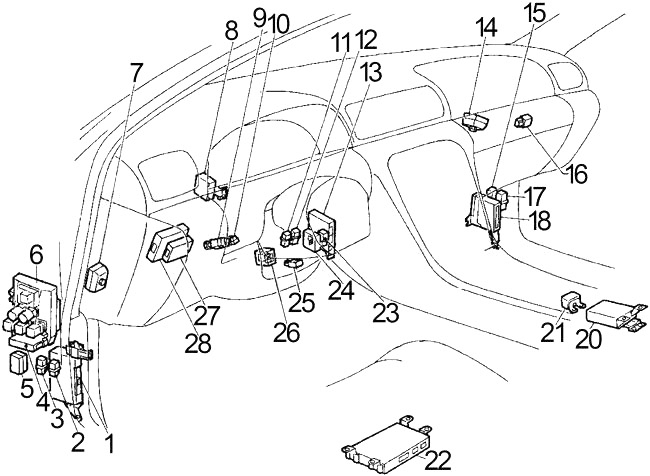

Compartimento do passageiro
- Módulo de controlo de transmissão (MTC)
- Relé de bomba de combustível
- Relé de lâmpada de cauda
- Unidade de controlo de tempo
- Ligação super com vários membros (SMJ)
- Caixa de fusíveis
- Ligação super com vários membros (SMJ)
- Relógio de fecho de porta
- Interruptor da lâmpada de paragem
- Interruptor de controlo automático de velocidade (ASCD) Cancelar
- Relé de aviso de roubo
- Interruptor da porta traseira
- Amplificador de ar condicionado para automóveis
- Ligação super com vários membros (SMJ)
- Relé de bobina de ignição
- Relé soprador (alta velocidade)
- Relé do módulo de controlo do motor (ECCS)
- Módulo de controlo do motor (ECCS)
- –
- Unidade de controlo de airbag
- Sensor de túnel e sensor de segurança
- Unidade de controlo de assento eléctrico
- Unidade flash ligada
- Unidade de controlo de aviso de roubo
- Interruptor de ejecção
- Unidade de controlo de fecho de turno
- Unidade de controlo automático de velocidade (ASCD)
- Unidade de controlo da direcção assistida

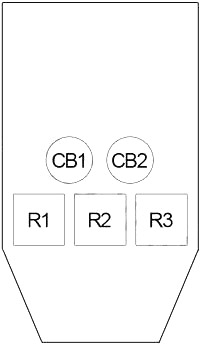

Diagrama da caixa de fusíveis no compartimento do passageiro
O painel de fusíveis está localizado na parte inferior do lado do condutor, atrás do painel do pé.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Interruptor luminoso de emergência (pisca-pisca combinado), interruptor combinado (sinal de mudança de direcção), relé multifunções #1, relé multifunções #2, relé multifunções |
| 2 | 15 | Relé amplificador de áudio |
| 3 | 10 | Telefone, unidade transceptora |
| 4 | 15 | Interruptor da luz de paragem, sensor da luz de paragem e da luz traseira, luzes de paragem, unidade de controlo do dispositivo automático de controlo da velocidade (ASCD), unidade de controlo do fecho de turno |
| 5 | 20 | Motor do limpa pára-brisas frontal, unidade de controlo de tempo, relé do limpa pára-brisas, interruptor do limpa pára-brisas frontal, motor do lava-brisas frontal |
| 6 | 15 | Mais leve, Relógio |
| 7 | 7,5 | Unidade de controlo de tempo, relé do limpa pára-brisas, interruptor do limpa pára-brisas frontal |
| 8 | 10 | Interruptor de controlo remoto para espelhos laterais, unidade de controlo de aviso de roubo |
| 9 | 10 | leitor de CD e rádio, temporizador e motor da antena de alimentação, telefone (unidade de controlo do receptor) |
| 10 | 15 | Motor do ventilador |
| 11 | 15 | Motor do ventilador |
| 12 | 10 | Interruptor de chave, relógio de fechadura de porta, unidade de controlo remoto multifunções, unidade de controlo de tempo |
| 13 | 7,5 | Medidor combinado, unidade de controlo de aviso de roubo, relógio, leitor de CD e rádio, temporizador e motor de antena, unidade de controlo remoto com múltiplos comandos à distância, alarme sonoro de aviso, unidade de controlo de tempo |
| 14 | 15 | Relé amplificador de áudio |
| 15 | 20 | Amplificador de janela eléctrico (lado do passageiro) |
| 16 | 20 | Amplificador de janela de potência traseira (à direita) |
| 17 | – | – |
| 18 | – | – |
| 19 | 7,5 | 1993-1995: Conector de ligação de dados, módulo de controlo do motor (ECM), unidade de controlo do dispositivo de controlo automático de velocidade (ASCD), sensores de oxigénio aquecido, válvula de controlo do ar em ralenti (IACV-ACC), válvula de controlo do ar em ralenti (IACV-FICD), válvula solenóide de controlo de tempo variável (VTC), válvula solenóide de controlo de pressão (PRVR) |
| 15 | 1996-1997: Conector de ligação de dados, módulo de controlo do motor (ECM), unidade de controlo automático de velocidade (ASCD), sensores de relação combustível/ar, sensores de oxigénio aquecido, válvula de controlo de ar em ralenti (IACV-ACC), válvula de controlo de ar em ralenti (IACV-FICD), válvula solenóide de controlo de tempo variável (VTC), válvula solenóide de regulador de pressão (PRVR) | |
| 20 | 7,5 | Unidade de controlo de aviso de furto, relé de arranque de aviso de furto, unidade de controlo de luz diurna contínua, relé de tejadilho, interruptor principal do pára-brisas |
| 21 | 7,5 | Interruptor de ameaça (unidade de flash combinada). |
| 22 | 7,5 | Intensificador do ar condicionado dos automóveis |
| 23 | 7,5 | Lâmpada interior, lâmpada de tronco, lâmpada pontual, lâmpadas de perna, lâmpadas de degrau, interruptor de porta, unidade de controlo multifunções, lâmpadas de espelho cosmético, interruptor de luz, relé do interruptor da porta traseira, interruptor da lâmpada de tronco, unidade de controlo de tempo, chave de ignição Iluminação de abertura, unidade de controlo de aviso de roubo |
| 24 | 7,5 | Relé de arranque, módulo de controlo do motor (ECM), relé de arranque de aviso de roubo, relé de luz diurna contínua, unidade de controlo de luz diurna contínua, interruptor do travão de estacionamento |
| 25 | 7,5 | Interruptor de luz, unidade de controlo de luz diurna contínua, sensor de luz de paragem e de luz traseira, luzes traseiras, luzes de paragem, luzes de marcação lateral, luzes de matrícula, luzes de marcação, unidade de controlo de tempo |
| 26 | 7,5 | Lâmpada do porta-luvas, interruptor de controlo de iluminação, iluminação: (medidor combinado, acendedor de cigarros, botão de controlo, interruptor de perigo, relógio, leitor de CD e rádio, interruptor da janela principal, interruptor da janela (lado do passageiro), dispositivo de controlo automático de velocidade (ASCD) ) Interruptor principal, indicador A/T, espelho interior anti-ofuscante automático, interruptor do vidro traseiro) |
| 27 | 20 | Amplificador de janela de potência traseira (esquerda) |
| 28 | 3 | Telefone, unidade transceptora, conjunto manual |
| 29 | 10 | Unidade de controlo de airbag |
| 30 | 7,5 | Interruptor inibidor (luzes de marcha atrás, módulo de controlo de transmissão (MTC), relé de posição de estacionamento/neutro), interruptor principal do dispositivo de controlo automático de velocidade (ASCD), relé de retenção ASCD, interruptor de cancelamento ASCD, unidade de controlo ASCD, relé da bomba de combustível |
| 31 | 7,5 | Medidor combinado, interruptor da porta, relé do interruptor da porta traseira, espelho interior automático para evitar o encandeamento |
| 32 | 7,5 | Direcção activa de alto desempenho (HICAS), unidade de controlo de tempo, booster automático de climatização, relé do desembaçador do vidro traseiro |
| 33 | 15 | Assento aquecido |
| 34 | 15 | Actuador de abertura da tampa do tronco, actuador de abertura da tampa do combustível |
| 35 | – | – |
| 36 | 20 | Relé de desembaçador de espelho lateral, relé de desembaçador do vidro traseiro, unidade de controlo de tempo, amplificador de ar condicionado do carro |
| 37 | 10 | Unidade de controlo de fecho de turno |
| R1 | Acessórios (№2) | |
| R2 | Acessórios (№1) | |
| R3 | Ignição | |
| CB1 | Assento eléctrico | |
| CB2 | Janela eléctrica, tecto de abrir, banco eléctrico, fechadura eléctrica | |
Compartimento do motor
- Trompa de aviso de roubo
- Interruptor da capota
- Motor do limpador de pára-brisas
- Actuador ABS
- Unidade de controlo da luz do dia
- Sensor de zona de colisão frontal
- Caixa de fusíveis

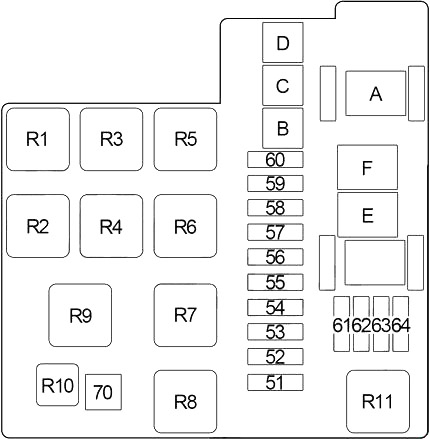

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
|---|---|---|
| 51 | 15 | Farol direito, unidade de controlo dos faróis, indicador de feixe alto, unidade de controlo de luz diurna contínua, unidade de controlo de aviso de roubo, relé de aviso de roubo |
| 52 | 15 | Farol esquerdo, unidade de controlo dos faróis, unidade de controlo de luz diurna contínua, relé de aviso anti-roubo |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Relé de buzina, interruptor de controlo automático de velocidade (ASCD), unidade de controlo de aviso de roubo |
| 56 | 15 | Relé de lâmpada de cauda (interruptor de luz, fusível: “25”, “26”) |
| 57 | 20 | ABS |
| 58 | 7,5 | Módulo de controlo do motor (ECCS), relé de bobina de ignição, sensor de fluxo de ar de massa, sensor de posição da árvore de cames |
| 59 | 10 | Injectores |
| 60 | 15 | Relé de bomba de combustível |
| 61 | 20 | Interruptor de ignição, relé de arranque |
| 62 | 10 | Alternador |
| 63 | 20 | Relé do desembaçador da janela traseira, relé do desembaçador do espelho da porta |
| 64 | 20 | Relé do desembaçador da janela traseira, relé do desembaçador do espelho da porta |
| 70 | – | – |
| A | 100 | Alternador, Fuse: “E”, “F”, “55”, “56”, “63”, “64” |
| B | 25 | Ventilador de arrefecimento |
| C | 30 | ABS |
| D | 30 | Relé de arranque, relé de paragem de arranque, sistema de aviso de roubo, interruptor inibidor |
| E | 45 | Disjuntor (CB1), Disjuntor (CB2), Relé Acessório Nº 2 (Fusíveis: “11”, “10”), Fusíveis: “15”, “16”, “27” |
| F | 75 | Relé acessório 1 (Fusíveis: “5”, “6”, “7”, “8”), Relé de ignição (Fusíveis: “20”, “21”, “22”, “31”, “32”, ” 33″, “36”, “37”), Fusíveis: “1”, “2”, “3”, “4”, “12”, “13”, “14”, “23”, “34” |
| R1 | Ventilador de arrefecimento | |
| R2 | Dispositivo de controlo automático da velocidade (ASCD) Hold | |
| R3 | Luz do dia | |
| R4 | Trompa | |
| R5 | Limpador de pára-brisas | |
| R6 | Posição de parque/neutro | |
| R7 | Arrancador | |
| R8 | Vidro traseiro defogger | |
| R9 | Espelho defogger externo | |
| R10 | 1996-1997: Início de actividade. | |
| R11 | Ar condicionado | |
