Diagramas de fusíveis e caixas de relés – Infiniti M45
Aplica-se a veículos fabricados ao longo dos anos:
2003, 2004.

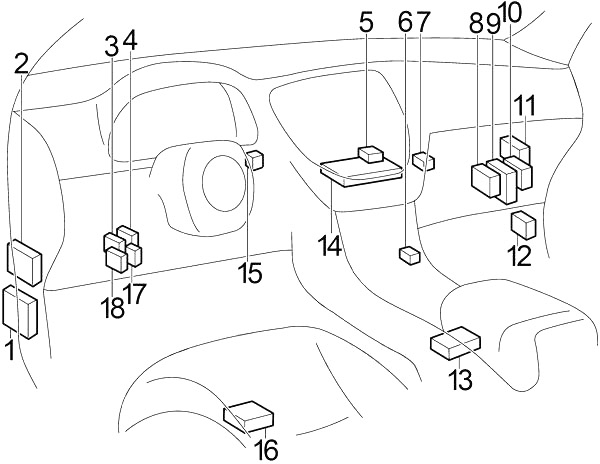

Compartimento do passageiro
- Módulo de controlo corporal (BCM)
- Caixa de fusíveis №1
- Imobilizador do sistema anti-roubo Nissan (NATS)
- Unidade de controlo de poupança de bateria de faróis
- Unidade de controlo de aviso de baixa pressão dos pneus
- Unidade de flash combinada
- Unidade de controlo da direcção assistida
- Reforço automático do ar condicionado
- Módulo de controlo do motor (ECM)
- Módulo de controlo de transmissão (MTC)
- Unidade de controlo VDC/TCS/ABS
- Caixa de fusíveis №2
- Unidade de sensor de diagnóstico de airbag
- Unidade de controlo AV
- Unidade de controlo de bloqueio do volante
- Unidade de controlo do banco do condutor
- Unidade de controlo de fecho de turno
- Unidade de controlo automático de velocidade (ASCD)
Os dois blocos de fusíveis estão localizados na parte inferior atrás do painel do pé do lado do condutor e do passageiro.

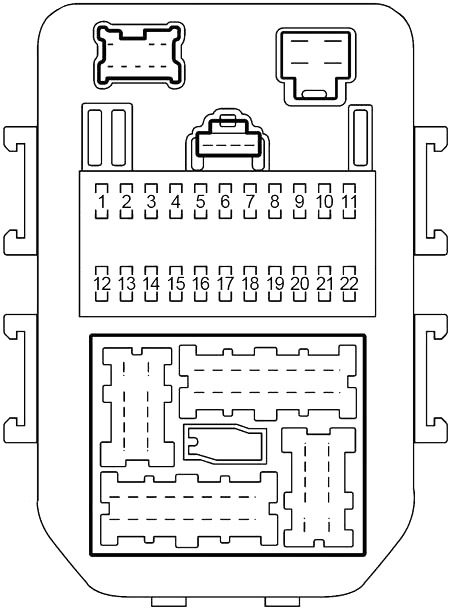

Caixa de fusíveis do compartimento dos passageiros №1 Diagrama.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 10 | Módulo de controlo de carroçaria (BCM), aviso sonoro de controlo de cruzeiro inteligente (ICC), sensor ICC, unidade ICC, relé de paragem de travagem ICC, unidade de controlo AV e Navi, NATS IMMU, espelho interior anti-ofuscante automático, emissor-receptor universal Homelink, economizador de bateria de faróis de cabeça Unidade de controlo, relé de degelo do vidro traseiro, unidade de controlo de silenciador de dupla função, espelho exterior, relé de assento com ar condicionado, unidade de controlo de assento com ar condicionado (lado do condutor/passageiro) |
| 2 | 10 | Booster automático de ar condicionado, válvula solenóide ECV (compressor de ar condicionado) |
| 3 | 10 | Módulo de controlo de corpo (BCM), relé de abertura da tampa do tronco |
| 4 | 10 | Interruptor de controlo remoto para espelhos exteriores, auscultador, relé de desembaçador de espelho exterior |
| 5 | 10 | Unidade flash ligada |
| 6 | 10 | Conector de ligação de dados, contador combinado, amplificador automático de ar condicionado, auscultador, unidade de controlo de aviso de pressão baixa dos pneus, luz de segurança, módulo de controlo da carroçaria (BCM), NATS IMMU, unidade de controlo de bloqueio de direcção, sinal de aviso, unidade de controlo de poupança de bateria dos faróis, Relógio |
| 7 | 10 | Unidade de controlo VDC/TCS/ABS, unidade de controlo da direcção assistida |
| 8 | 10 | Controlo dos espelhos retrovisores laterais do condutor/passageiro, espelho retrovisor interior automático anti-obstrução, emissor-receptor universal Homelink, lâmpada de ignição com orifício de chave, luzes de mapa, candeeiro de consola, candeeiro pessoal traseiro, candeeiros de degrau dianteiros, candeeiros de degrau traseiros, candeeiro de espelho cosmético, candeeiro de porta-bagagens, interruptor da memória do banco |
| 9 | 10 | Medidor combinado, relé de lâmpada sobresselente, alternador |
| 10 | 20 | Relé do desembaçador da janela traseira, relé do desembaçador do espelho da porta |
| 11 | 20 | Relé do desembaçador da janela traseira, relé do desembaçador do espelho da porta |
| 12 | 10 | Unidade de controlo automático de velocidade (ASCD), interruptor do travão ASCD, unidade de controlo do fecho de turno |
| 13 | 15 | Injectores de combustível, módulo de controlo do motor (ECM), relé da bomba de combustível |
| 14 | 10 | Sistema de arranque, módulo de controlo do motor (ECM), módulo de controlo da carroçaria (BCM), unidade de controlo de luz diurna contínua |
| 15 | 10 | Unidade de controlo de fecho do tronco, actuador de abertura da tampa do tronco, actuador de abertura da tampa do combustível |
| 16 | 10 | Sensores de oxigénio aquecidos |
| 17 | 15 | Interruptor da luz de paragem, relé de paragem do controlo de cruzeiro inteligente (ICC), dispositivo A/T, unidade de controlo VDC/TCS/ABS |
| 18 | 10 | Sensores de oxigénio aquecidos |
| 19 | 10 | – |
| 20 | 10 | Unidade de sensor de diagnóstico de airbag |
| 21 | 10 | Unidade de áudio, amplificador de altifalante BOSE, carregador automático de CD, receptor de rádio por satélite, unidade de controlo AV e Navi, visor, interruptor multifunções, módulo de controlo activado por voz, unidade de controlo de aviso de pressão baixa dos pneus, amplificador automático de ar condicionado, relé do motor do ventilador, módulo de controlo da carroçaria (BCM), medidor combinado |
| 22 | 15 | Unidade flash ligada |
| R1 | Acessório | |

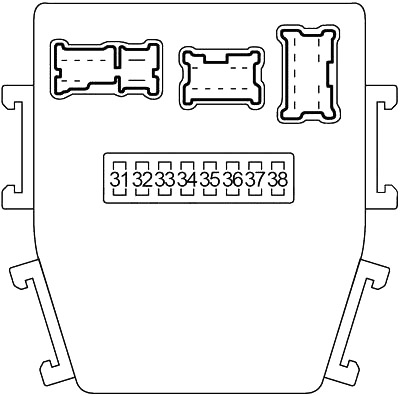

Caixa de fusíveis do compartimento dos passageiros №2 Diagrama
| Número | Amps [A] | Descrição |
|---|---|---|
| 31 | 15 | Motor do ventilador |
| 32 | 10 | Interruptor de ignição e solenóide de fecho de chave, módulo de controlo do motor (ECM) relé (sensor de posição de controlo da regulação da válvula de admissão, sensor de fluxo de ar de massa, sensor de posição da cambota, sensor de posição da cambota), módulo de controlo da transmissão (TCM), relé A/T PV IGN, IMMU . NATS |
| 33 | 15 | Motor do ventilador |
| 34 | 20 | Relé do limpa pára-brisas frontal, motor do limpa pára-brisas frontal, motor do lava-brisas frontal |
| 35 | 10 | Módulo de controlo de transmissão (MTC), relé A/T PV IGN |
| 36 | 15 | Relé de bomba de combustível |
| 37 | 10 | Aparelho |
| 38 | – | – |

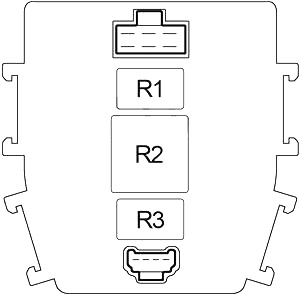

| R1 | Blower | |
| R2 | Módulo de Controlo do Motor (ECM) | |
| R3 | Bomba de combustível | |
Compartimento do motor
- Caixa de fusíveis
- Bomba com dispositivo de controlo automático da velocidade (ASCD)
- Actuador VDC
- Motor do limpa pára-brisas frontal
- Caixa de relé VDC
- Unidade de controlo da luz do dia
- Interruptor da capota
Diagrama da caixa de fusíveis no compartimento do motor
Perto da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| 51 | 10 | Relé de ar condicionado |
| 52 | 15 | Áudio, receptor de rádio por satélite, comutador automático de CD, unidade de controlo AV e Navi, visor, módulo de controlo activado por voz |
| 53 | 20 | Módulo de controlo do motor (ECM) relé (bobinas de ignição, condensador, válvula de controlo solenóide de regulação da válvula de admissão) |
| 54 | 15 | Relé de lâmpada traseira (lâmpada de combinação frente/traseira, lâmpada marcadora frontal/traseira, lâmpada de registo, lâmpada de armazenamento, interruptor de controlo de iluminação, doente: acendedor de cigarros, interruptor multifunções, interruptor VDC, interruptor de emergência, módulo de áudio, comutador automático de CD, unidade A/T, relógio, interruptor de apontar faróis, unidade de controlo AV e Navi, interruptor do banco com ar condicionado, interruptor do nível do banco com controlo de temperatura, cinzeiros), motor de regulação dos faróis LH/RH, unidade de controlo de poupança de bateria dos faróis |
| 55 | 20 | Farol direito (feixe baixo), relé de farol n.º 1 |
| 56 | 15 | Relé de buzina, alternador |
| 57 | 20 | Farol esquerdo (farol baixo), relé de farol #1 |
| 58 | 10 | Conector de ligação de dados, válvula solenóide de controlo do volume de purga do recipiente EVAP, válvula de controlo da ventilação do recipiente EVAP, válvula de desvio da válvula de corte de vácuo, válvula solenóide de controlo do sistema de ar de admissão variável (VIAS) |
| 71 | 15 | Relé de assento controlado por ar condicionado |
| 72 | 15 | Relé de assento controlado por ar condicionado |
| 73 | 15 | Farol (farol alto), relé de farol 2, medidor combinado, unidade de controlo de luz diurna contínua |
| 74 | 15 | Relé motor de controlo do acelerador |
| 75 | 20 | Amplificador de altifalante BOSE |
| 76 | 15 | Relé de luz de nevoeiro frontal |
| 77 | 10 | Unidade de Cruise Control Inteligente (ICC) |
| 78 | 10 | Trompa de segurança |
| 82 | 10 | Unidade de controlo da luz do dia |
| B | 50 | Relé de ignição (Fusíveis: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “82”) |
| C | 50 | Relé acessório (Fusível: “4”; Fusível Nº 3 – Isqueiro, tomada de alimentação frontal), Fusível: “3”, “6”, “8”, “10”, “11”, “15”, ” 17″, “22” |
| D | – | – |
| E | – | – |
| F | 30 | VDC/TCS/ABS (relé de válvula solenóide) |
| G | 50 | Interruptor de ignição |
| H | 40 | Disjuntor #1 (janela eléctrica, fechadura da porta, unidade de controlo da porta do condutor, unidade de controlo da porta traseira esquerda, módulo de controlo da carroçaria (BCM), motor de tecto de abrir), disjuntor #2 (janela eléctrica, fechadura da porta, unidade de controlo da porta do passageiro, unidade de controlo da porta traseira direita, unidade de controlo do banco do condutor) |
| I | – | – |
| J | – | – |
| K | 50 | VDC/TCS/ABS (relé motorizado) |
| L | 50 | Relé soprador (Fusíveis: “31”, “33”), Fusível: “32” |
| R1 | Limpa pára-brisas frontal | |
| R2 | Motor de controlo do acelerador | |
| R3 | Farol (#2) | |
| R4 | Farol (#1) | |
| R5 | Posição de parque/neutro | |
| R6 | Ar condicionado | |
| R7 | Candeeiro de cauda | |
| R8 | Trompa | |
| R9 | Ignição | |
