Diagramas de fusíveis e caixas de relés – Infiniti Q45
Aplica-se a veículos fabricados ao longo dos anos:
1997, 1998, 1999, 2000, 2001.

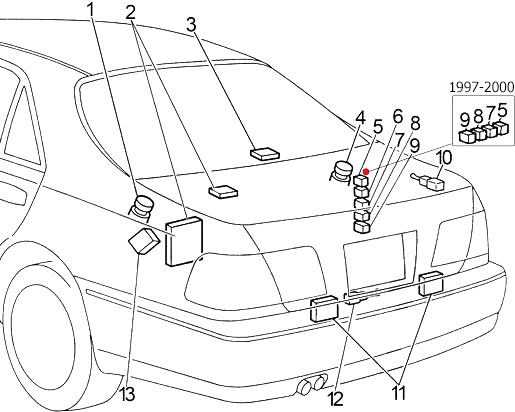

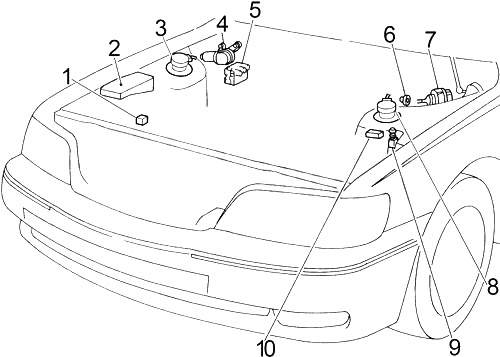

Compartimento do passageiro
- Módulo de controlo de transmissão (MTC)
- Relé de desembaciador da janela traseira
- Troca №2
- Relé do desembaçador de espelho exterior
- Troca №1
- Ligação super com vários membros (SMJ)
- Caixa de fusíveis
- Unidade de controlo de fecho de turno
- Unidade de controlo automático de velocidade (ASCD)
- Unidade de sustentação do controlo automático da velocidade (ASCD).
- Módulo de controlo corporal (BCM)
- Intensificador do ar condicionado automotivo
- Unidade flash ligada
- Unidade de visualização e controlo Navi
- Unidade de controlo da direcção assistida
- Unidade de controlo ABS/TCS
- Controlo do actuador de acelerador (TAC)
- Relé de luz nevoeiro
- Relé de bomba de combustível №1
- Módulo de controlo do motor (ECM) relé
- 2000-2001: Relé de bomba de combustível #2
1997-2000 : Relé motor de acelerador - Módulo de Controlo do Motor (ECM)
- Unidade de sensor de diagnóstico de airbag
- Unidade de controlo do banco do condutor
- Imobilizador do sistema anti-roubo Nissan (NATS)
- Ligação super com vários membros (SMJ)
- Ligação super com vários membros (SMJ)
- Actuador de amortecedor traseiro (esquerda)
- Unidade de controlo de suspensão de amortecedor activo (esquerda)
Sistema de comunicação de veículos (IVCS) (à direita) - Viseira solar traseira
- Actuador de amortecedor traseiro (RH)
- Relé de abertura da tampa de combustível
- Relé motor de acelerador
- Relé amplificador de áudio
- Buzina de segurança do veículo
- Relé multifunções de controlo remoto
- Actuador de abertura da tampa do combustível
- Sensor de paragem e luz traseira (esquerda)
Unidade de controlo da fechadura do tronco (à direita) - Actuador de abertura da tampa do tronco
- Módulo de controlo da bomba de combustível (FPCM)

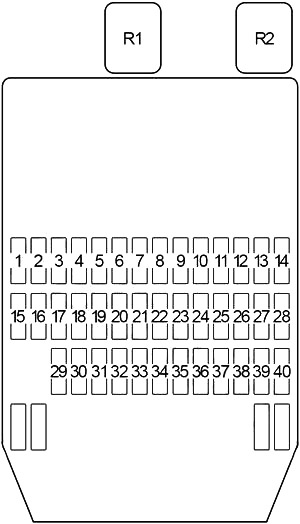

Diagrama da caixa de fusíveis no compartimento do passageiro

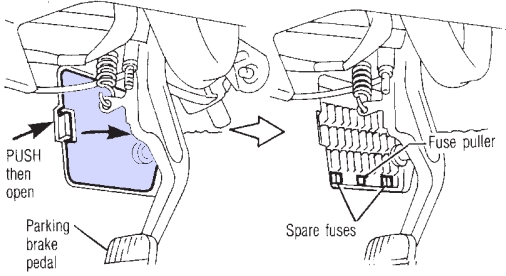

O bloco de fusíveis está localizado na parte inferior do lado do condutor, atrás do painel do pé.
| Número | Amps [A] | Descrição |
|---|---|---|
| 1 | 15 | Motor do ventilador |
| 2 | 10 | Conector de Ligação de Dados, Válvula de Controlo de Absorvente EVAP, Válvula Solenóide de Controlo de Absorvente EVAP, Válvula de Desvio de Válvula de Corte de Vácuo, Função EGR, Válvula Solenóide EGRC, Válvula Solenóide de Interruptor MAP/BARO, Válvula de Controlo de Ventilação de Absorvente EVAP, Ventilador de Arrefecimento, Interruptor de Pressão de Óleo de Direcção de Potência, Válvula de Controlo de Tempo de Válvula de Entrada Válvula Solenóide de Controlo de Tempo |
| 3 | 7,5 | Sensor de oxigénio aquecido |
| 4 | 7,5 | Contador combinado |
| 5 | – | – |
| 6 | 7,5 | Ar condicionado |
| 7 | 7,5 | Receptor (telefone), auscultador |
| 8 | 10 | Unidade de áudio, carregador automático de CD, temporizador e motor de antena de alimentação, unidade de visualização e controlo Navi |
| 9 | 7,5 | Relé de desembaciamento do espelho externo, interruptor de controlo remoto do espelho externo |
| 10 | 7,5 | Guarda-sol traseiro |
| 11 | 20 | Relé do limpa pára-brisas frontal, motor do limpa pára-brisas frontal, módulo de controlo da carroçaria (BCM), interruptor do limpa pára-brisas frontal, motor do lava-brisas frontal |
| 12 | 10 | Sinal de aviso, comutador automático de CD, interruptor de controlo do receptor do volante, receptor (telefone) |
| 13 | 10 | Interruptor de perigo (pisca-pisca combinado), relé multifunções de controlo remoto, sinal de mudança de direcção, módulo de controlo do corpo (perigo), interruptor combinado (sinal de mudança de direcção) |
| 14 | 7,5 | Módulo de controlo da carroçaria (BCM) (farol, janela eléctrica, fechadura da porta eléctrica, aviso sonoro, controlo da iluminação interior, desembaçador da janela traseira, tecto de abrir), relé da luz de segurança do veículo, relé da buzina de segurança do veículo, posicionador automático de condução, interruptor de memória do banco) |
| 15 | 15 | Motor do ventilador |
| 16 | 7,5 | Sensor de oxigénio aquecido |
| 17 | 10 | Sensor de diagnóstico de airbag |
| 18 | 10 | Interruptor de estacionamento/posição neutra (luz de marcha-atrás, medidor combinado, relé da luz traseira), interruptor de estacionamento/posição neutra, visor e unidade de controlo Navi |
| 19 | 7,5 | Interruptor de ameaça (unidade de flash combinada). |
| 20 | 7,5 | Unidade de controlo da luz do dia |
| 21 | 10 | Assento aquecido |
| 22 | 7,5 | Interruptor de controlo da iluminação, lâmpada do porta-luvas, iluminação: (medidor combinado, interruptor TCS, interruptor selector de suspensão activo, módulo de áudio, interruptor de controlo do tempo de iluminação, acendedor de cigarros dianteiro/traseiro, cinzeiro, interruptor de pontaria dos faróis, unidade A/T, interruptor principal, espelho interior anti-ofuscante automático, interruptor IVCS, unidade de controlo da porta do condutor, unidade de controlo da porta do passageiro, relógio, unidade de controlo do ar condicionado, interruptor de perigo, interruptor do telefone, interruptor da pala solar traseira) |
| 23 | 7,5 | Módulo de controlo de carroçaria (BCM) (farol, limpa pára-brisas, controlo de iluminação interior, sistema de controlo remoto, posicionador automático de condução) |
| 24 | 15 | Acendedor de cigarros frontal, tomada eléctrica frontal |
| 25 | – | – |
| 26 | 20 | Actuador de abertura da tampa do tronco, actuador e relé de abertura da tampa do tronco, interruptor de abertura da tampa do tronco e da tampa de combustível, sistema de controlo remoto |
| 27 | 10 | Candeeiro interior, candeeiro de mapa, candeeiro de consola, candeeiro da sala do tronco, candeeiro de espelho cosmético, unidade de controlo da fechadura do tronco, módulo de controlo da carroçaria (BCM), candeeiro de chave de ignição, candeeiro de perna, candeeiro pessoal traseiro, candeeiro de degrau dianteiro/traseiro, emissor de Homelink, interruptor do sistema de comunicação do veículo (IVCS) |
| 28 | 10 | Medidor combinado, interruptor de chave, módulo de controlo da carroçaria (BCM), fechadura da porta de alimentação, campainha de aviso, relógio, temporizador e motor da antena de alimentação, unidade de controlo da fechadura do tronco, relé do tecto de abrir, sistema de controlo remoto, controlo da iluminação interior, indicador de segurança, posicionador automático de accionamento, interruptor de fecho (mudança de velocidade) |
| 29 | 15 | Injectores, módulo de controlo do motor (ECM), módulo de controlo da bomba de combustível (FPCM) |
| 30 | 10 | Suspensão activa, ABS/TCS, unidade de controlo da direcção assistida |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Módulo de controlo da carroçaria (BCM) (farol, janela eléctrica, controlo da iluminação interior, aviso sonoro, tecto de abrir, sistema de comunicação do veículo (IVCS), posicionador automático de condução), relé do desembaçador do vidro traseiro, espelho retrovisor interior anti-obstrução automático, dispositivo de controlo automático de velocidade ( ASCD) Unidade de reserva, interruptor de controlo ASCD, imobilizador Nissan Anti Theft System (NATS), visor Navi e unidade de controlo |
| 33 | 15 | 1997-2000: Relé de bomba de combustível, módulo de controlo de bomba de combustível (FPCM) |
| 34 | 7,5 | Arrancador, módulo de controlo da carroçaria (BCM), unidade de controlo da luz diurna, sistema de comunicação do veículo (IVCS), posicionador de condução automática |
| 35 | – | – |
| 36 | 20 | Tomada de alimentação traseira (esquerda/direita) |
| 37 | 15 | Interruptor de luz de paragem, sensor de luz de paragem e luz traseira, unidade de controlo do dispositivo de controlo automático de velocidade (ASCD), suspensão activa, ABS/TCS |
| 38 | 15 | Relé do desembaçador da janela traseira, relé do desembaçador do espelho da porta |
| 39 | 15 | Relé de desembaciador de janela traseira, amplificador automático de ar condicionado |
| 40 | 15 | Relé de luz nevoeiro |
| R1 | 1999-2001: Tecto de abrir | |
| R2 | 1999-2001: Luz de segurança automóvel | |
| 1997-1998: Tecto de abrir | ||
| R1 | Acessório | |
| R2 | Ignição | |
| R3 | Blower | |
Compartimento do motor
- Relé de ventilador de arrefecimento №3
- Caixa de fusíveis
- Actuador de amortecedor frontal (RH)
- Motor do limpador de pára-brisas
- Actuador ABS
- Buzina de segurança do veículo
- Actuador do dispositivo de controlo automático de velocidade (ASCD)
- Actuador de amortecedor frontal (esquerda)
- Interruptor da capota
- Unidade de controlo da luz do dia
Diagrama da caixa de fusíveis no compartimento do motor
Perto da bateria.
| Número | Amps [A] | Descrição |
|---|---|---|
| 51 | 15 | 2000-2001: Relé de bomba de combustível, módulo de controlo de bomba de combustível (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé de faróis (farol direito, luzes de cruzamento e de condução (sem xenon), feixe alto (xenon), interruptor de luz, unidade de controlo de luz diurna contínua, relé de luz de nevoeiro) |
| 54 | 15 | Relé de farol (farol esquerdo, farol baixo/alto (sem xenon), farol alto (xenon), indicador de farol alto, interruptor de luz, unidade de controlo de luz diurna contínua) |
| 55 | 7,5 | Relé de ar condicionado |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Módulo de controlo do motor (ECM), conector de ligação de dados, imobilizador Nissan Anti Theft System (NATS), sensor de fluxo de ar de massa, sensor de posição da árvore de cames, bobinas de ignição, sistema de controlo de ar de indutância variável (IACV-ACC), válvula solenóide de controlo de purga de absorção EVAP |
| 58 | 15 | Unidade de áudio, amplificador BOSE, relé amplificador de áudio, sistema de comunicação dentro do veículo (IVCS), unidade de visualização e controlo Navi |
| 59 | 20 | Xénon: relé HID (farol direito (feixe baixo)) |
| 60 | 10 | Módulo de controlo do motor (ECM), sensor de fluxo de ar de massa, sensor de posição do eixo de comando, bobinas de ignição, sistema de controlo de ar de indutância variável (IACV-ACC), válvula de controlo de solenóide para limpeza do absorvedor EVAP |
| 61 | 20 | Xénon: relé HID (farol esquerdo (feixe baixo)) |
| 62 | 7,5 | Alternador |
| 63 | 15 | Relé de luz de cauda (luz de estacionamento, luz de cauda, luz de matrícula, interruptor de luz, módulo de controlo de carroçaria (BCM), controlo de mira dos faróis, fusível “22”) |
| 64 | 15 | Relé de buzina, interruptor do volante, interruptor de controlo automático de velocidade (ASCD) |
| B | 80 | Relé de ignição (Fusíveis: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Fusível: “12 “, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé acessório (Fusíveis: “9”, “10”, “11”, “23”, “24”, “36”), Relé soprador (Fusíveis: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilador de arrefecimento |
| 30 | 1997-1998: Ventilador de arrefecimento | |
| G | 30 | Interruptor de ignição, interruptor de posição de estacionamento/neutro, interruptor de arranque |
| H | 40 | Fuse №1 (Tecto de abrir, portas de fecho eléctrico (à frente), vidros eléctricos (à frente)), Fuse №2 (Bancos eléctricos, portas de fecho eléctrico (atrás), vidros de abertura eléctrica (atrás), posicionamento de condução automática) |
| I | 40 | 1999-2001: Ventilador de arrefecimento |
| 30 | 1997-1998: Ventilador de arrefecimento | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternador, Fuse: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilador de arrefecimento (№2) | |
| R2 | Limpa pára-brisas frontal | |
| R3 | Trompa | |
| R4 | Ventilador de arrefecimento (№1) | |
| R5 | – | |
| R6 | Xenon: lâmpada de descarga de alta intensidade (HID) | |
| Farol (sem xenon) | ||
| R7 | Xenon: Farol | |
| 1997-1998: Lâmpada de segurança automóvel | ||
| R8 | Posição de parque/neutro | |
| R9 | Candeeiro de cauda | |
