Infiniti QX70 (S51, 2008-2017) – diagrama da caixa de fusíveis
Ano de produção: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

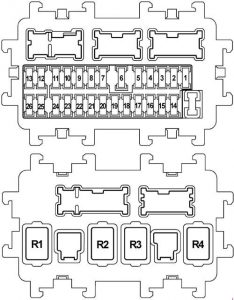

Painel de fusíveis do painel (J / B).
| Número | PARA | Descrição |
| 1 | – | – |
| 2 | 10 | Unidade de controlo do sistema de detecção de passageiros sensor de diagnóstico de airbag |
| 3 | 10 | Lâmpada combinada frontal RH Lâmpada frontal LH Ionizer combinado relé de assento climatizado Medidor e amplificador de ar condicionado unificado. Unidade de controlo de aviso de baixa pressão dos pneus Can Gateway Unidade de controlo AV Sensor de gases de escape/ odor externo Espelho interior anti-ofuscante automático Estafeta ICC Interruptor de paragem do travão ASCD Interruptor de paragem do travão stop light Unidade de controlo AFS Conector de ligação de dados Sistemas de aviso Switch Aviso de saída da faixa de rodagem Buzzer Módulo de câmara de faixa de rodagem Montagem do adaptador Tel. Compressores Relé do banco aquecido Interruptor do banco aquecido (lado do condutor) Interruptor do banco aquecido (lado do passageiro) |
| 4 | 10 |
Relé de lâmpada de reserva de contador combinado Vista à volta da unidade de monitor Unidade de controlo de sonar |
| 5 | 20 | Relé acessório |
| 6 | 10 | Chave / tomada Relógio Conector de ligação de dados Sensor de chuva Chave de aviso inteligente Buzzer Espelho interior anti-ofuscante automático |
| 7 | 10 | Módulo de controlo do corpo do interruptor de luz Paragem do relé de travagem ICC (BCM) |
| 8 | 20 | Bose (sistema áudio) |
| 9 | 10 | Interruptor de ignição por botão de pressão na ranhura da chave |
| 10 | 10 | Módulo de Controlo Corporal (BCM) Controlador automático de posição de accionamento Unidade de controlo Unidade de controlo. iluminação total Interruptor de memória Bancos Unidade de controlo do assento de condução |
| 11 | 10 | Contador ligado Medidor unificado e amplificador de ar condicionado. Unidade de controlo AWD Porta CAN Unidade de controlo dos cintos de segurança pré-esmagamento (lado do condutor/passageiro) |
| 12 | – | Reserva |
| 13 | – | Reserva |
| 14 | – | – |
| 15 | 10 | Espelhos exteriores |
| 16 | 20 | Vidro traseiro defogger |
| 17 | 20 | Vidro traseiro defogger |
| 18 | 10 | Unidade de controlo E-SUS |
| 19 | – | – |
| 20 | 15 | Tomada de alimentação frontal |
| 21 | 10 | Interruptor de controlo remoto do espelho lateral Medidor e amplificador de ar condicionado unificado. Interruptor multifunções Unidade de controlo de iluminação total Unidade de controlo AV Em torno da Unidade de Controlo de Monitorização de Visão adaptador Tel. Sintonizador de satélite |
| 22 | 20 | Tomada de alimentação da consola Tomada de alimentação traseira |
| 23 | 15 | Motor do ventilador |
| 24 | 15 | Motor do ventilador |
| 25 | – | Reserva |
| 26 | – | Reserva |
| Estafeta | ||
| R1 | Relé de ignição | |
| R2 | Relé desembaçador do pára-brisas traseiro | |
| R3 | Relé acessório | |
| R4 | Relé soprador | |

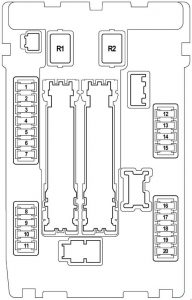

Caixa de fusíveis no compartimento do motor (IPDM E / R)
| Número | PARA | Descrição |
| 1 | 15 | Bomba de relé Módulo de Controlo de Bombas de Combustível Montagem do sensor de nível de combustível Bomba de combustível Módulo de Controlo do Motor (ECM) |
| 2 | 10 | Relé de ventilador de arrefecimento 2 |
| 3 | 10 | Módulo de controlo de transmissão (MTC) interruptor do modo neve |
| 4 | 10 | Injector de combustível 1 Injector N.º 2 Injector N.º 3 Injector N.º 4 Injector N.º 5 Injector nº 6 Injector nº 7 (motor VK) Injector nº 8 (motor VK) Módulo de Controlo do Motor (ECM) Módulo de Controlo Corporal (BCM). Unidade de controlo total de iluminação |
| 5 | 10 | Montagem Integrada de Sensor ICC Accionador de pedal acelerador Actuador ABS e unidade eléctrica (unidade unidade de controlo ) Sensor de ângulo Sensor do ângulo de direcção 1 Sensor lateral G Unidade de controlo AWD Unidade de controlo da direcção assistida controlo do RAS Aviso sonoro do amplificador ICC freio Unidade de controlo |
| 6 | 15 | Sensor de oxigénio aquecido 2 (Banco 2) Sensor de oxigénio aquecido 2 (Banco 1) Relação ar/combustível (A / F) Sensor 1 (Banco 1) Relação ar/combustível (A / F) Sensor 1 (Banco 2). |
| 7 | 10 | Interruptor combinado |
| 8 | – | – |
| 9 | 10 | Compressor de relé A/C |
| 10 | 15 | ECM relé Módulo de Controlo do Motor (ECM) Condensador Válvula solenóide de controlo de tempo de válvula Válvula solenóide de controlo de tempo de admissão (fila 1) Válvula solenóide de controlo da regulação da válvula de admissão (fila 2) Válvula solenóide de controlo da regulação da válvula de escape (Banco 1) Válvula solenóide de controlo da regulação da válvula de escape (Banco 2) Válvula de controlo de respiro de absorção EVAP. Bobina de ignição #1 (com transistor de potência) Bobina de ignição #2 (com transistor de potência) Bobina de ignição #3 (com transistor de potência) Bobina de ignição nº 4 (com transistor de potência) Bobina de ignição nº 5 (com transistor de potência) Bobina de ignição nº 6 (com transistor de potência) Bobina de ignição nº 7 (com transistor de potência; motor VK) Bobina de ignição nº 8 (com transistor de potência; motor VK) Válvula solenóide para regulação do volume de sopro do absorvedor EVAP Sensor de fluxo de massa de ar (fila 2) Sensor de fluxo de massa de ar ( linha 1) Módulo de controlo VVEL |
| 11 | 15 | Estafeta Módulo de controlo do motor de controlo do motor de acelerador (ECM) |
| 12 | 10 | LH lâmpada combinada frontal (lâmpada traseira) Lâmpada combinada frontal RH (lâmpada de cauda) |
| 13 | 10 | LH luz traseira combinada Lâmpada de combinação traseira RH Lâmpada. Chapa de matrícula LH Chapa de matrícula LH LUZ. lamparina de matrícula luvas Unidade de controlo total de iluminação Tomada de alimentação frontal Interruptor de mudança ATT Unidade de controlo AV |
| 14 | 10 | LH lâmpada combinada frontal (feixe alto) |
| 15 | 10 | Lâmpada combinada frontal RH (feixe alto) |
| 16 | 15 | Farol LH (farol baixo) |
| 17 | 15 | Farol RH (feixe baixo) |
| 18 | 10 | Relé de luz de nevoeiro frontal (LH luz de nevoeiro frontal, RH luz de nevoeiro frontal) |
| 19 | – | – |
| 20 | 30 | Relé do limpa pára-brisas frontal |
| Estafeta | ||
| R1 | – | |
| R2 | Relé de controlo de arranque | |

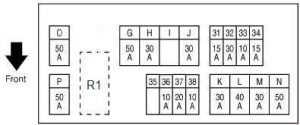

Caixa de fusíveis do compartimento do motor (E12)
| Número | PARA | Descrição |
| 31 | 15 | Relé de buzina 1 Alternador |
| 32 | 30 | Conector opcional |
| 33 | 10 | Unidade AWD controlo da unidade de controlo de assistência à travagem |
| 34 | 15 | Unidade de visualização frontal Controlos AV Em torno da Unidade de Controlo de Monitorização de Visão Altifalante de subwoofer Sintonizador de rádio por satélite Adaptador Tel |
| 35 | – | – |
| 36 | 10 | Módulo de controlo de transmissão (MTC) |
| 37 | 20 | Relé motor RAS |
| 38 | 10 | Relé de buzina 2 |
| sol | 50 | Actuador VVEL relé motor |
| H. | 30 | Bloco de fusíveis J / B IPDM E / R |
| eu | – | – |
| jot | 30 | Unidade de controlo dos cintos de segurança pré-esmagamento (lado do condutor) |
| K. | 30 | Unidade de controlo de cintos de segurança pré-esmagamento (lado do passageiro) |
| L | 40 | Módulo de Controlo Corporal (BCM) Posicionador de condução automático Cont Unidade de controlo do banco do condutor Interruptor de apoio lombar Parafuso lado Interruptor de assento eléctrico |
| M | 30 | Actuador ABS e unidade electrónica |
| N | 50 | Actuador ABS e unidade electrónica |
| O | 50 | Relé de ventilador de arrefecimento 1 |
| P. | 50 | Bloco fusível E213 – fusível nº: Q (unidade de controlo automático da porta traseira), 61 (accionamento do pedal do acelerador), 62 (relé do banco controlado por ar condicionado), 63 (relé do banco controlado por ar condicionado, relé do banco aquecido) |
| Estafeta | ||
| R1 | Relé de buzina 1 | |
Bloco do fusível no terminal positivo da bateria
| Número | PARA | Descrição |
| PARA | 250 | Nº fusível alternador de arranque : C. D, E |
| b | 100 | Fusível n.º: O (ventilador de arrefecimento relé 1), S (ventilador de arrefecimento relé 2) |
| Para | 100 | Fusível e bloco de ligação fusível |
| re | 80 | Bloco de fusíveis J / B (números de fusíveis: 5, 6, 7, 8, 9, 10, 11) Para fornecimento de energia adicional Para alimentação de energia de ignição |
| mi | 100 | IPDM E / R (número do fusível: 10, 11) à fonte de energia de ignição |
| fa | 60 | IPDM E / R (fusível nº: 18 (relé de luz de nevoeiro frontal); relé de farol alto, relé de farol baixo, relé de farol de cauda) para fonte de energia de ignição |
Caixa de fusíveis no compartimento do motor (E212; motor VK)
| Número | PARA | Descrição |
| R | – | – |
| S | 50 | Relé de ventilador de arrefecimento 2 |
| Estafeta | ||
| R1 | Relé de ventilador de arrefecimento 2 | |
Caixa de fusíveis do compartimento do motor (E213)
| Número | PARA | Descrição |
| 61 | 15 | Accionador de pedal acelerador |
| 62 | 15 | Relé de assento controlado pelo clima |
| 63 | 10 | Relé de relé de assento controlado pelo clima assento aquecido |
| Q | 30 | Unidade de controlo automático da porta traseira |
| Estafeta | ||
| R6 | Relé de buzina 2 | |
| R8 | Relé de retenção do travão ICC | |
