Diagramas de fusíveis e caixas de relé – Jaguar Tipo F
Aplica-se a veículos fabricados ao longo dos anos:
2014, 2015, 2016, 2017.

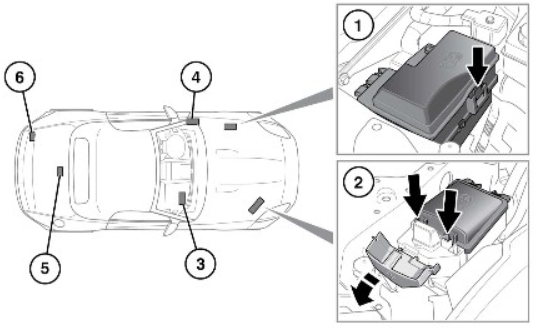

Localização das caixas de fusíveis
O veículo tem 6 caixas de fusíveis separadas, cada uma contendo fusíveis para proteger um grupo diferente de circuitos.
- Caixa de fusíveis no lado esquerdo do compartimento do motor:
Retirar a tampa lateral esquerda por baixo da tampa, pressionar a pinça para soltar a tampa da caixa de fusíveis.
- Caixa de fusíveis no lado direito do compartimento do motor:
Abrir a tampa lateral e pressionar os 2 grampos para soltar a tampa da caixa de fusíveis.
- Caixa de fusíveis no compartimento dos passageiros, localizada no compartimento das pernas do lado do passageiro:
Puxar o tapete/carpete para trás para expor o painel de acesso. Puxar e remover o painel de acesso para ver a caixa de fusíveis.
- Caixa de fusíveis no compartimento de passageiros, localizada no pilar A à esquerda, debaixo do tablier:
Desaperte o painel de acesso para visualizar a caixa de fusíveis.
- Apenas carros coupé:
A caixa de fusíveis é acedida por: Dobrar o painel do chão da bagageira e retirar o suporte do painel do chão. Retirar a tampa da bagageira do lado esquerdo (bateria). Remoção da tampa da bagageira.
- Apenas convertíveis.
A caixa de fusíveis é acedida por: Remoção do lado esquerdo (bateria) da tampa da bagageira. Remoção da tampa da bagageira.

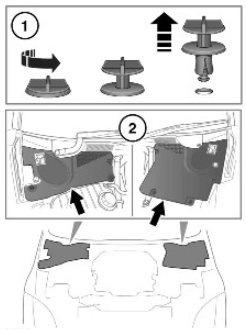

Retirar as tampas debaixo do capô:
- Rodar os parafusos do puxador no sentido contrário ao dos ponteiros do relógio, depois puxar para remover.
- Levantar a borda frontal da tampa e empurrar para a frente para a remover.
- Instalar estas peças na ordem inversa de remoção.
Caixas de fusíveis no compartimento de passageiros

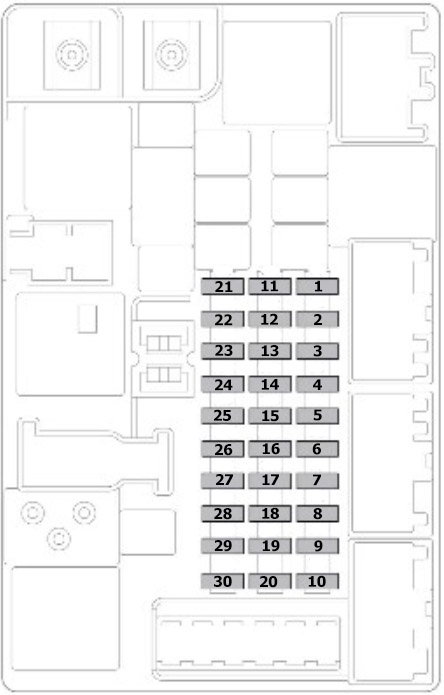

Diagrama da caixa de fusíveis do pilar A à esquerda
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 30A | Travão de estacionamento eléctrico (EPB) (lado esquerdo) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Controlo do painel de instrumentos, ventilador do painel de instrumentos |
| F6 | 15A | Telhado dobrável (trinco frontal) |
| F7 | – | – |
| F8 | 5A | Módulo de veículo sem chave (lógica) |
| F9 | 15A | Telhado dobrável (fecho inferior) |
| F10 | 10 A | Embraiagem A/C |
| F11 | 25A | Banco da frente aquecido |
| F12 | 5A | Potência do interruptor do assento |
| F13 | 10 A | Módulo de controlo de chassis (spoiler), interruptor de controlo JaguarDrive |
| F14 | – | – |
| F15 | 25A | Porta-bagagens |
| F 16 | 30A | Travão de estacionamento eléctrico (EPB) (lado direito) |
| F17 | 10 A | Controlo de amortecimento adaptativo, módulo de controlo de chassis |
| F18 | – | – |
| F19 | 30A | Bomba de combustível |
| F20 | – | – |
| F21 | 10 A | Câmara de visão traseira, faróis, monitorização do ângulo morto (BSM), controlo da distância de estacionamento, espelho interior |
| F22 | 5A | Motor reflector do lado direito |
| F23 | 5A | Motor do reflector do lado esquerdo |
| F24 | 5A | Nivelamento dos faróis |
| F25 | 10 A | Controlo do painel de instrumentos, ventilador do painel de instrumentos |
| F26 | 5A | Módulo Gateway |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Câmara de visão traseira, faróis, monitorização do ângulo morto (BSM), controlo da distância de estacionamento, espelho interior |
| F30 | 5A | Modo normal (ou modo de transporte) |

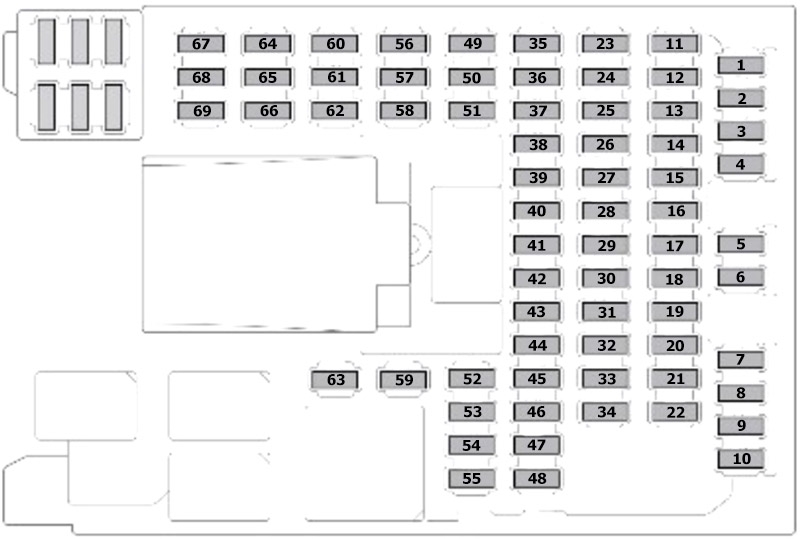

Diagrama da caixa de fusíveis do lado do passageiro
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 5A | Receptor de radiofrequência (RF), sensor de movimento interno, sensor de monitorização da pressão dos pneus (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Módulo CAN gateway |
| F5 | 5A | Sistema de travagem antibloqueio (ABS), sensor do ângulo de direcção |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Assento à direita (fornecimento 2) |
| F9 | 5A | Travão de estacionamento eléctrico (EPB) |
| F10 | 5A | Controlo de amortecimento adaptativo |
| F11 | – | – |
| F12 | 5A | Inversão de luzes e fecho com escurecimento de espelho |
| F13 | – | – |
| F14 | 5A | Interruptor do pedal do travão |
| F15 | 30A | Janela traseira aquecida |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Módulo de controlo Powertrain, módulo de controlo electrónico |
| F20 | 10 A | Volante aquecido |
| F21 | 10 A | Lâmpada de desactivação do airbag do passageiro (consola superior) |
| F22 | 5A | Módulo de controlo da caixa de velocidades, diferencial traseiro, interruptor electrónico da caixa de velocidades (sinal de ignição) |
| F23 | 5A | Supressão da caixa de fusíveis |
| F24 | 5A | Luz de nevoeiro da retaguarda direita |
| F25 | 5A | Luz traseira de nevoeiro no lado esquerdo |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Módulo de porta (lado direito) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Sensor de chuva, sensores de ar condicionado |
| F32 | 25A | Módulo de porta (lado esquerdo) |
| F33 | – | – |
| F34 | 10 A | Fechadura de cacifo |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Lavador de pára-brisas |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Assento à esquerda (fornecimento 1) |
| F43 | 10 A | Escape activo |
| F44 | – | – |
| F45 | 30A | Assento à direita (fornecimento 1) |
| F46 | 30A | Assento à esquerda (fornecimento 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Interruptores do volante |
| F52 | 20A | Tomada acessória (centro) |
| F53 | 20A | Acessório de tomada / isqueiro (caixa) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Módulo de controlo de imobilização |
| F57 | 10 A | Compartimento de armazenamento, lâmpadas de leitura |
| F58 | – | – |
| F59 | 10 A | Fechamento suave da porta (fechar e inverter) |
| F60 | 5A | Sensor de monitorização de presença |
| F61 | 5A | Antena imobilizadora |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Caixas de fusíveis no compartimento do motor

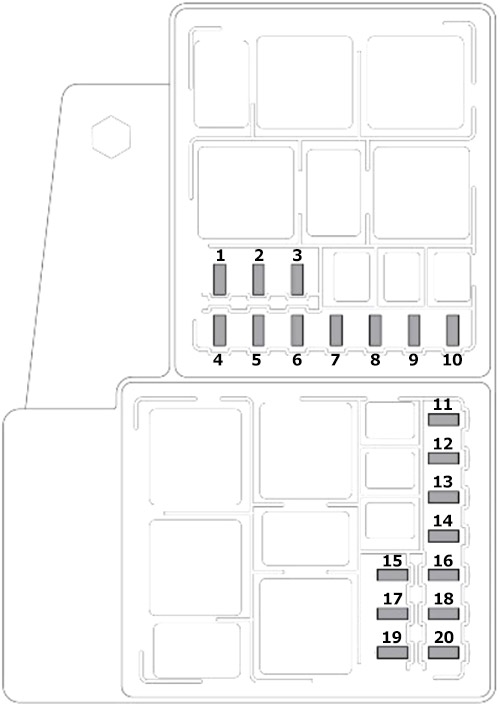

Diagrama da caixa de fusíveis do lado esquerdo
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 5A | Tomada de diagnóstico |
| F2 | 20A | Bomba de transferência de arruela |
| F3 | – | – |
| F4 | 5A | Monitor (monitorização do motor de arranque) |
| F5 | 25A | Gestão do motor (bobinas de ignição) |
| F6 | 5A | Gestão de motores (sensores MAF) |
| F7 | 5A | Gestão de motores (sensores) |
| F8 | 10 A | Gestão de motores (actuadores) |
| F9 | 10 A | Gestão do motor (motor de acelerador) |
| F10 | 15A | Gestão do motor (regulação variável das válvulas) |
| F11 | 20A | Gestão do motor (lado esquerdo do sensor de oxigénio) |
| F12 | 20A | Gestão do motor (sensor de oxigénio no lado direito) |
| F13 | 20A | Gestão do motor (sensor de oxigénio do conversor catalítico) |
| F14 | 10 A | Bomba de água eléctrica |
| F15 | 5A | Válvula de escape activa |
| F 16 | – | – |
| F17 | 5A | Sistema de gestão do motor |
| F18 | 30A | Válvulas do sistema de travagem antibloqueio (ABS) |
| F19 | 15A | Interruptor electrónico da caixa de velocidades, módulo de controlo da caixa de velocidades |
| F20 | 30A | Sistema de tracção às quatro rodas |

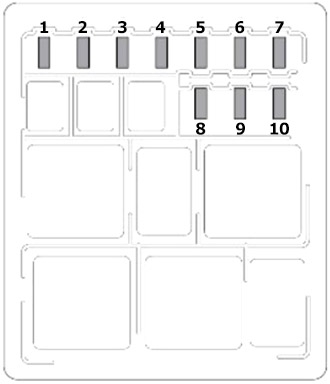

Diagrama da caixa de fusíveis do lado direito
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 25A | Lavador de faróis |
| F2 | – | – |
| F3 | 15A | Trompa |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |

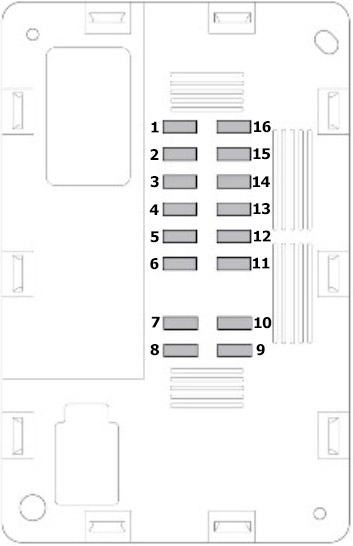

Diagrama da caixa de fusíveis do porta-bagagens
| Número | Amps [A] | Descrição |
|---|---|---|
| F1 | 15A | Ecrã táctil, painel de controlo integrado frontal |
| F2 | 10 A | Amplificador de som |
| F3 | – | – |
| F4 | 10 A | Rádio por satélite, sistema de navegação |
| F5 | 15A | Unidade de cabeça de áudio |
| F6 | 15A | Painel de entrada/saída de áudio/vídeo |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | 15A | Painel de controlo integrado frontal (aquecimento e ventilação) |
| F 16 | – | – |
