Sistema de fusíveis de Jeep Cherokee 1997-2001
Ano de fabrico: 1997, 1998, 1999, 2000 i 2001.
Fusíveis de isqueiro (tomada de corrente) no Jeep Cherokee. são os fusíveis # 1 e # 2 na caixa de fusíveis do painel de instrumentos.
Caixa de fusíveis do compartimento dos passageiros
Localização da caixa de fusíveis
Encontra-se atrás da tampa por baixo do porta-luvas.
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés sob o painel de instrumentos
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | 25 | Tomada de alimentação |
| 2 | 25 | Isqueiro |
| 3 | 10 | Farol esquerdo (farol alto), relé de luz de nevoeiro 1 |
| 4 | 10 | Farol esquerdo (feixe baixo), motor de nivelamento |
| 5 | 10 | Farol direito (feixe baixo), motor de nivelamento, interruptor de nivelamento dos faróis, módulo de luz diurna contínua |
| 6 | 5 | Conjunto de instrumentos, rádio, interruptor do limpa pára-brisas/lava pára-brisas traseiro, controlo do aquecedor A/C ou do aquecedor, interruptor do desembaçador do vidro traseiro, interruptor do ralenti prolongado, interruptor da luz de nevoeiro frontal, interruptor da luz indicadora do alcance da transmissão (PRNDL), caixa de interruptores Iluminação |
| 7 | 10 | Luz traseira esquerda, luz de estacionamento dianteira esquerda, luz marcadora do lado esquerdo, conector de reboque, luz de registo, relé de luz de nevoeiro frontal n.º 1 (’98 -’01), interruptor de luz de nevoeiro frontal, relé de luz de nevoeiro |
| 8 | – | Não utilizado |
| 9 | 10 | Conjunto de instrumentos, consola superior, módulo de imobilizador de chaves Sentry, módulo de centro de mensagens/mensagem (Diesel), módulo de atraso de faróis, bússola |
| 10 | 15 | 1999-2001: Lâmpada de reserva, interruptor da lâmpada de reserva (M / T), sensor do alcance da transmissão (A / T), módulo de luz diurna contínua, EVAP / válvula solenóide de purga (gasolina), relé do ventilador do radiador, relé da embraiagem do compressor de ar condicionado, relé do sensor de oxigénio a jusante (gasolina), relé do sensor de oxigénio a montante (gasolina) |
| 11 | 20 | Gasolina 1997-1998: Relé de desligamento automático, Relé de ventilador do radiador, Relé de bomba de combustível, Relé de embraiagem do compressor A/C, Lâmpada de reserva (interruptor de lâmpada de reserva (M / T), Sensor de alcance de transmissão (A / T)), Módulo de controlo de transmissão, Solenóide EVAP / solenóide de ciclo de purga, Bomba de detecção de fugas EVAP, Módulo de luz de funcionamento diurno, Solenóide conversor de torque, Interruptor de posição Park/neutral;
Gasolina 1999-2001): Módulo de controlo do trem de força, módulo de controlo de transmissão, relé de desligamento automático, relé de bomba de combustível; Diesel 1997-1998: Módulo de controlo do trem de força, interruptor da lâmpada de reserva, relé do aquecedor de combustível, controlador MSA; Diesel 1999-2001: Módulo de controlo do motor, relé aquecedor de combustível |
| 12 | 10 | Relé combinado, relé de desembaciador do vidro traseiro |
| 13 | – | Não utilizado |
| 14 | 10 | Espelho aquecido |
| 15 | 25 | Módulo da porta do passageiro (janela de alimentação / fechadura da porta) |
| 16 | 10 | Farol direito (farol alto) |
| 17 | 15 | Rádio |
| 18 | 10 | 1998-2001: Módulo da porta do condutor, interruptor do espelho eléctrico (’99 -’01), interruptor do banco aquecido (’99 -’01), relé do banco aquecido (’99 -’01), relé da luz traseira de nevoeiro (’99 – ‘) 01) |
| 19 | 10 | Relé de arranque, interruptor de bloqueio de embraiagem (M / T) |
| 20 | 10 ou 15 | 1997: Conector de reboque de reboque, reboque de reboque à esquerda, reboque de reboque à direita (10 A);
1998-2001: Conector de reboque, reboque de revezamento à esquerda, reboque de revezamento à direita (15A) |
| 21 | 15 | Relé de buzina |
| 22 | 20 | Interruptor do limpa pára-brisas/lava pára-brisas traseiro |
| 23 | 10 | Luz traseira direita, luz de estacionamento dianteira direita, luz de marcação lateral direita |
| 24 | – | Não utilizado |
| 25 | 15 | Relé motor de ventilador, elemento de ajuste de porta mista, solenóide de travagem, interruptor de paragem prolongada, controlo do aquecedor de ar condicionado ou do aquecedor, relé ABS, ABS |
| 26 | 10 | Módulo de controlo de airbag |
| 27 | 10 | Módulo de controlo de airbag |
| Disjuntores | ||
| 28 | 25 ou 30 | 1997-1998: Módulo da porta do condutor/passageiro (janela eléctrica, fechadura da porta) (30 A);
1999-2001: Módulo condutor / passageiro da porta (janela eléctrica, fechadura da porta) (25A). |
| 29 | 25 ou 30 | 1997-1998: Assento eléctrico (30 A);
1999-2001: Assento eléctrico, relé de assento aquecido (25A). |
| 30 | 20 | Motor do limpa pára-brisas dianteiro, interruptor do limpa pára-brisas/lavador dianteiro |
| Estafetas | ||
| R1 | Não utilizado | |
| R2 | Isqueiro | |
| R3 | Trompa | |
| R4 | Vidro traseiro defogger |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis

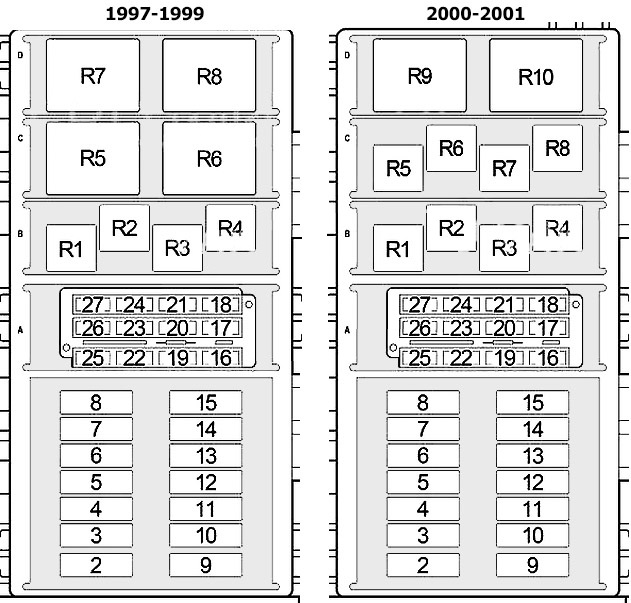

Diagrama da caixa de fusíveis (gasolina)
Atribuição de fusíveis e relés no compartimento do motor (gasolina)
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | – | Não utilizado |
| 2 | 40 | Interruptor de ignição (relé de isqueiro, fusível (compartimento do passageiro:) “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30”)) |
| 3 | 40 | Interruptor de ignição (fusível (compartimento de passageiros:) “12”, “19”, “22”, “24”, “25”, “26”)) |
| 4 | 40 ou 50 | 1997: Fusível (compartimento de passageiros): “1”, “2”, “15”, “20”, “21”, “29” (40A);
1998-2001: Fusível (compartimento de passageiros): “1”, “2”, “15”, “20”, “21”, “29” (50A) |
| 5 | 40 | Relé do ventilador do radiador |
| 6 | 40 | Relé de motor soprador |
| 7 | 30 | Interruptor de faróis, módulo de atraso de faróis, módulo de luz diurna contínua |
| 8 | 30 | 2000-2001: Desligamento automático de relé |
| 9 | 20 | Compressor A/C relé de embraiagem, fusível (compartimento do motor): “27” (2000-2001), “26” (1997-1999) |
| 10 | 20 ou 30 | 1997-1998: relé de arranque, relé de desembaciamento da janela traseira, fusível (compartimento de passageiros): “13” (30 A);
1999-2001: Estafeta de arranque (20A). |
| 11 | 30 | 1998-2001: Relé do desembaçador da janela traseira, fusível (compartimento do passageiro): “13” |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | – | Não utilizado |
| 15 | – | Não utilizado |
| 16 | 15 | Luz de cúpula, luz de carga, painel de instrumentos, luz de cortesia, rádio, módulo de controlo de transmissão, luz debaixo da capota, luz de vigia/toilete, consola superior, módulo de acesso remoto sem chave, luz do porta-luvas, bússola, interruptor de alimentação à esquerda (1997 LHD ), interruptor de alimentação à direita (1997 LHD) |
| 17 | 20 | 1997-1999: Interruptor de faróis, conector de ligação de dados, relé de luz de nevoeiro da retaguarda (1997), relé de antena de potência (1998-1999);
2000-2001: Relé sensor de oxigénio a jusante, relé sensor de oxigénio frontal. |
| 18 | 15 | 2000-2001: Injectores de combustível, calha da bobina, condensador da bobina |
| 19 | 20 ou 25 | 1997-1999: Estafeta para automático
desligamento (25 A) 2000-2001: Interruptor de farol, conector de ligação de dados, relé de antena de alimentação (20 A) |
| 20 | 15 | Combinação de pisca-pisca |
| 21 | 15 ou 20 | 1997-1999: Injectores de combustível, bobina de ignição, módulo de controlo do grupo motopropulsor (20 A)
2000-2001: Módulo de controlo Powertrain (15 A). |
| 22 | 15 | Relé da bomba de combustível, módulo de controlo da unidade de potência |
| 23 | 15 | Interruptor de luz de paragem |
| 24 | 15 | 1997-1999: Sensor de oxigénio em baixo, sensor de oxigénio em cima |
| 25 | 15 | Relé de luz nevoeiro №2 (1998-2001), Relé de luz nevoeiro (1997-1999) |
| 26 | 20 | Amplificador de potência |
| 27 | 10 | Módulo imobilizador de chave de sentinela |
| Estafetas | ||
| R1 | Embraiagem do compressor A/C | |
| R2 | 1997-1999: Lâmpada de nevoeiro; 1998-2001: Lâmpada de nevoeiro #1. |
|
| R3 | 1998-2001: Lâmpada de nevoeiro #2. | |
| R4 | ABS | |
| R5 | 1997-1999: Ventilador do radiador; 2000-2001: Bomba de combustível |
|
| R6 | 1997-1999: Encerramento automático; 2000-2001: Arrancador |
|
| R7 | 1997-1999: Arrancador; 2000-2001: Sensor de oxigénio de pré-entrada |
|
| R8 | 1997-1999: Bomba de combustível; 2000-2001: Sensor de oxigénio abaixo |
|
| R9 | 2000-2001: ventilador do radiador | |
| R10 | 2000-2001: Encerramento automático |
Diagrama da caixa de fusíveis (Diesel)
Atribuição de fusíveis e relés no compartimento do motor (Diesel)
| Não. | Amps [A] | Descrição |
|---|---|---|
| 1 | – | Não utilizado |
| 2 | 50 | Relé de vela de incandescência |
| 3 | 50 | Relé de vela de incandescência |
| 4 | 30 | 1997-1998: Relé de potência do motor diesel (módulo de bomba de combustível, módulo de controlo da unidade de tracção, gerador, fusível (compartimento do motor:) “21”), fusível (compartimento do motor): “24”;
1999-2001: Relé de desligamento automático (módulo de controlo do motor, bomba de injecção de combustível, módulo de controlo da unidade de potência, relé do ventilador do radiador, relé da embraiagem do compressor de ar condicionado), fusível (compartimento do motor): “24” |
| 5 | 40 | Interruptor de ignição (relé de isqueiro, fusível (compartimento do passageiro:) “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30”)) |
| 6 | 30 | Relé aquecedor de combustível |
| 7 | 20 ou 30 | 1997-1998: relé de arranque, relé de desembaciamento da janela traseira, fusível (compartimento de passageiros): “13” (30 A);
1999-2001: Estafeta de arranque (20A). |
| 8 | 30 | Interruptor de faróis, módulo de atraso de faróis |
| 9 | 50 | Fusível (compartimento de passageiros): “1”, “2”, “15”, “20”, “21”, “29” |
| 10 | 40 | Relé de ignição (fusível (compartimento de passageiros:) “12”, “19”, “22”, “24”, “25”, “26”)) |
| 11 | 40 | Relé de motor soprador |
| 12 | 40 | ABS |
| 13 | 40 | Relé do ventilador do radiador (1998-2001) |
| 14 | 20 | ABS |
| 15 | 30 | Relé do desembaçador da janela traseira, fusível (compartimento de passageiros): “13” (1999-2001) |
| 16 | 15 | Luz de cúpula, luz de tronco, painel de instrumentos, luz auxiliar, rádio, módulo de controlo de transmissão, interruptor de luz / luz de mercúrio sob capota, pala solar / luz de iluminação, consola superior, módulo de acesso remoto sem chave, luz de arrumação de roupa interior, bússola, interruptor de alimentação à esquerda / interruptor de janela (1997 LHD), interruptor de alimentação à direita / interruptor de janela (1997 LHD) |
| 17 | – | Não utilizado |
| 18 | – | Não utilizado |
| 19 | 15 | Interruptor de luz de paragem |
| 20 | 20 | Compressor A/C relé de embraiagem, fusível (compartimento do motor): “27” |
| 21 | 20 | 1997-1998: relé de vela de incandescência, sensor de caudal de ar de massa, módulo de bomba de combustível, modulador electrónico de vácuo, relé de embraiagem do compressor de ar condicionado
1999-2001: bomba de injecção de combustível, relé de vela de incandescência, solenóide EGR |
| 22 | 20 | Amplificador de potência |
| 23 | 15 | Combinação de pisca-pisca |
| 24 | 10 | Módulo de controlo Powertrain |
| 25 | 15 | Relé de luz nevoeiro |
| 26 | 20 | Interruptor de farol, conector de ligação de dados, relé de antena de potência (1998-2001), relé de luz de nevoeiro traseiro (1997) |
| 27 | 10 | Módulo imobilizador de chave Sentra (1998-2001), módulo suspenso (1997) |
| Estafetas | ||
| R1 | Embraiagem do compressor A/C | |
| R2 | Lâmpada de nevoeiro (1997-1999) | |
| R3 | Lâmpada de nevoeiro (2000-2001) | |
| R4 | ABS | |
| R5 | Ventilador do radiador | |
| R6 | 1997-1999: Energia Diesel; 2000-2001: Encerramento automático |
|
| R7 | Arrancador | |
| R8 | Aquecedor de combustível |
