Diagramas de fusíveis e caixas de relé – Lexus ES 250 (VZV21)
Aplica-se a veículos fabricados ao longo dos anos:
1989, 1990, 1991.

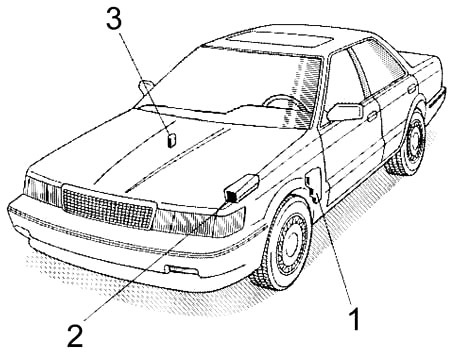

Localização dos fusíveis
- Painel lateral do condutor
- Compartimento do motor
- Painel lateral para passageiros

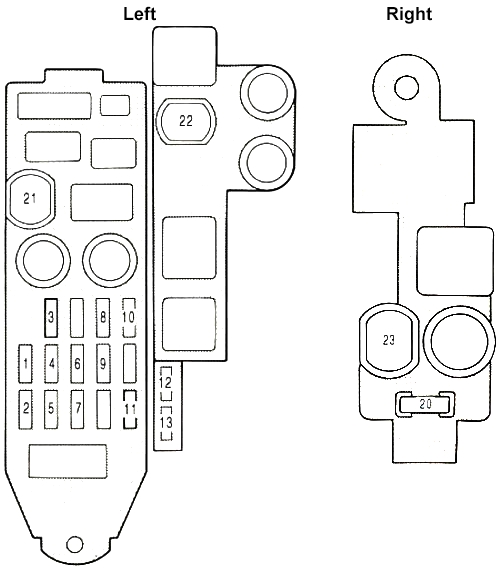

Caixas de fusíveis no compartimento de passageiros
Existem dois blocos de fusíveis na cabine – o primeiro no painel de salto do lado do condutor e o segundo no painel de salto do lado do passageiro.
| Número | Amps [A] | Descrição |
| 1 | 15 | Acendedor de cigarros, mostrador de relógio digital, sistema de fecho de turno (transmissão automática) |
| 2 | 10 | Sistema de carregamento |
| 3 | 15 | Indicadores e indicadores, luzes de aviso (excepto de descarga e luzes de aviso de porta aberta), luzes de marcha-atrás, sistema de transmissão automática noverdrive, desembaciador do vidro traseiro, vidros eléctricos, sistema de fecho eléctrico da porta, desembaciador do espelho retrovisor exterior |
| 4 | 7,5 | Rádio, gravador de fita, espelhos retrovisores eléctricos |
| 5 | 20 | Limpadores e lavadores de pára-brisas |
| 6 | 7,5 | Ligar as luzes de sinalização |
| 7 | 15 | Sistema de cruise control, transmissão automática controlada electronicamente, sistema de fecho de turno (transmissão automática) |
| 8 | 20 | Luzes de paragem, sistema de cancelamento do controlo de cruzeiro |
| 9 | 10 | Sistema de motor em marcha lenta |
| 10 | 15 | Luzes de cauda, luzes de estacionamento, luz de matrícula, luz do painel de instrumentos, luz do porta-luvas; |
| 11 | 7,5 | Sistema de carregamento, luz de aviso de descarga, sistema de controlo de emissões, ventiladores eléctricos de arrefecimento, sistema de injecção electrónica de combustível |
| 12 | 10 | Defogger da janela traseira, sistema de travagem antibloqueio |
| 13 | 15 | Luzes de nevoeiro |
| 21 | 30 | Vidro traseiro defogger |
| 22 | 30 | Tecto de abrir, vidros eléctricos, sistema de fecho eléctrico de portas, eléctrico sede |
| 20 | 10 | Sistema de ar condicionado |
| 23 | 40 | Sistema de controlo de ar condicionado |

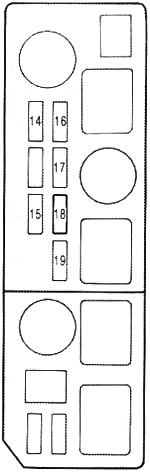

Diagrama da caixa de fusíveis no compartimento do motor
| Número | Amps [A] | Descrição |
| 14 | 15 | Farol da direita |
| 15 | 20 | Rádio, gravador de cassetes, relógio, transmissão automática controlada electronicamente, antena de alimentação, luz interior, luz pessoal, luz de tecto da porta, luz de arranque, luz de interruptor de ignição, luz de aviso de porta aberta |
| 16 | 15 | Farol esquerdo |
| 17 | 15 | Luzes de emergência, buzinas |
| 18 | 15 | Sistema de injecção electrónica de combustível |
| 19 | 7,5 | Sistema de carregamento, luz de aviso de descarga |
