Diagramas de fusíveis e caixas de relé – Lexus ES 300 (XV10)
Aplica-se a veículos fabricados ao longo dos anos:
1991, 1992, 1993, 1994, 1995, 1996.

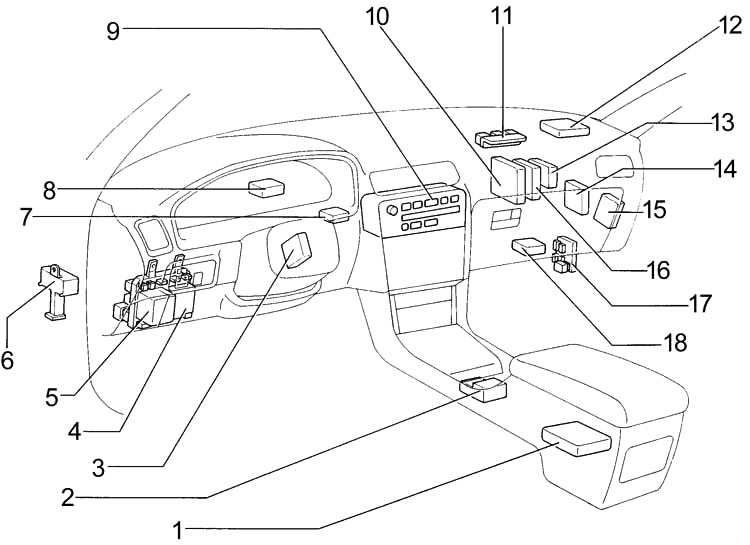

Compartimento do passageiro
- Montagem do sensor de airbag central
- Interbloqueio por turnos ECU
- Relé de controlo do limpa pára-brisas
- Relé de integração
- Caixa de fusíveis
- Caixa de fusíveis (painel de pontapé esquerdo)
- Resistor
- J/B №3
- Unidade de controlo de ar condicionado
- Unidade de controlo do motor (motor e transmissão controlada electronicamente ECU) A/T
ou
Unidade de controlo do motor (ECU do motor) M/T - Porta-fusíveis (atrás do porta-luvas)
- Relé de luz diurna contínua (principal)
- PPS ECU
- ABS ECU
- Furto dissuasor e fechadura da porta ECU
- Cruise control ECU
- Caixa de fusíveis (painel de recuo à direita)
- Ventilador de arrefecimento ECU

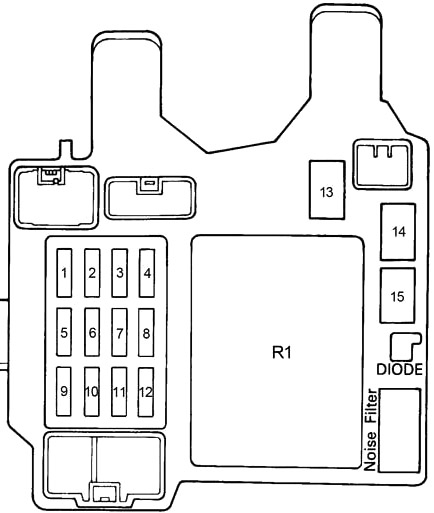

Caixa de fusíveis do painel de instrumentos
A caixa de fusíveis está localizada atrás da tampa do lado esquerdo da coluna de direcção.
Reverse
| Número | Amps [A] | Descrição |
| 1 | 15 | Sistema de cruise control, direcção assistida, sistema de bloqueio de mudanças, sistema de travagem antibloqueio. Sistema de airbag SRS, fechadura de porta eléctrica e sistema anti-roubo, antena de alimentação, telefone, sistema de ventoinha de arrefecimento electrónico |
| 2 | 10 | 1991-1994: Indicadores e medidores de luzes de aviso e campainhas (excepto descarga e luzes de aviso de porta aberta), luzes de inversão, electronicamente, sistema de transmissão automática controlado, sistema de transmissão automática de overdrive, desembaçador do vidro traseiro e espelho retrovisor |
| 15 | 1994-1996: Indicadores e medidores, indicadores de serviço e avisadores sonoros (excepto luzes de aviso de descarga e de porta aberta), luzes de marcha-atrás, transmissão automática controlada electronicamente, sistema de transmissão automática de overdrive, vidro traseiro e espelho retrovisor defogger exterior | |
| 3 | 25 | 1991-1994: Luzes de paragem, dispositivo de cancelamento do controlo de cruzeiro, sistema de bloqueio de turno, sistema de travagem antibloqueio |
| 20 | 1995-1996: Luzes de paragem, dispositivo de cancelamento do controlo de cruzeiro, sistema de bloqueio de turno, sistema de travagem antibloqueio | |
| 4 | 15 | Aquecimento dos bancos |
| 5 | 20 | Limpadores e lavadores de pára-brisas, limpa faróis |
| 6 | 7,5 | Ligar as luzes de sinalização |
| 7 | 7,5 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial, sistema de ventoinha de arrefecimento electrónico, sistema de airbag SRS |
| 8 | 15 | Rádio, gravador de cassetes, leitor de discos compactos, antena eléctrica, espelhos retrovisores eléctricos, acendedor de cigarros, sistema anti-roubo, sistema de fecho de engrenagem, sistema de airbag SRS, relógio |
| 9 | 10 | Espelho retrovisor defogger externo |
| 10 | 15 | Luzes de cauda, luzes de estacionamento |
| 11 | 7,5 | Sistema de airbag SRS, sistema de travagem antibloqueio, sistema de iluminação diurna contínua |
| 12 | – | – |
| 13 | 40 | Sistema de ignição |
| 14 | 30 | Tecto de abrir electrónico, vidros eléctricos |
| 15 | 40 | Janela traseira e espelho retrovisor exterior – desembaçamento |
| Estafeta | ||
| R1 | Relé de integração | |

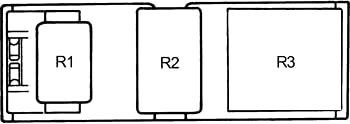

| Estafetas na retaguarda | ||
| R1 | Relé de potência principal | |
| R2 | Luzes de cauda | |
| R3 | Fogger | |

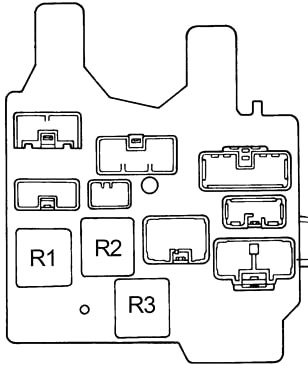

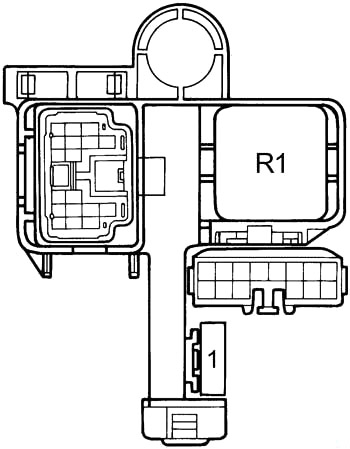

Caixa de fusíveis do painel da esquerda
| Número | Amps [A] | Descrição |
| 1 | 15 | 1991-1994: Luzes de nevoeiro |
| 10 | 1994-1996: Sistema de arranque, sistema de injecção de combustível multiponto/ sistema de injecção de combustível multiponto sequencial | |
| Estafeta | ||
| R1 | Luzes de nevoeiro ou pisca-pisca indicador | |

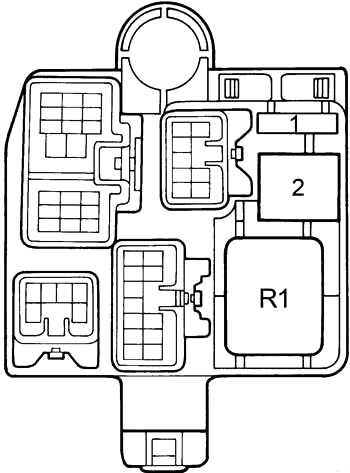

Caixa de fusíveis de painel direito
| Número | Amps [A] | Descrição |
| 1 | – | – |
| 2 | 40 | Sistema de controlo ambiental |
| Estafeta | ||
| R1 | Aquecedor | |
Relés atrás do porta-luvas
| Número | Estafeta |
| R1 | Luz de nevoeiro traseiro
ou entrada |
| R2 | Relé de abertura do circuito |
| R3 | Ligar o pisca-pisca de sinal |

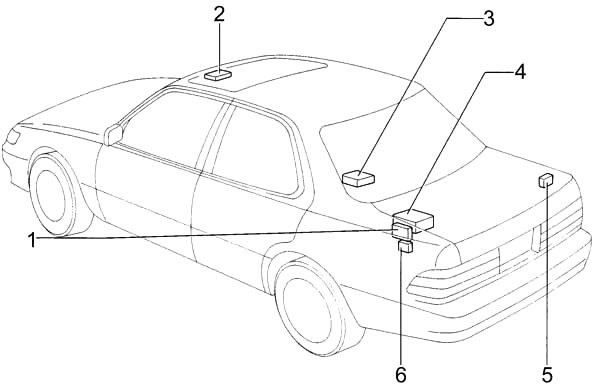

- Fechadura da porta sem fios ECU
- Relé de controlo do tecto de abrir
- Amplificador de componentes estéreo
- Comutador automático de CDs
- Relé de controlo automático de antena
- Sensor de falha de luz

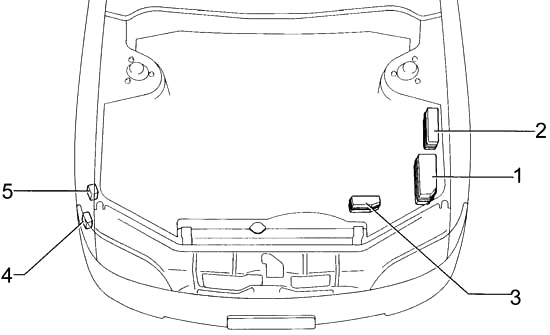

Compartimento do motor
- Caixa de fusíveis
- Caixa de fusíveis adicional
- Caixa de fusíveis adicional (com DRL)
- Relé de ABS
- Relé de limpeza dos faróis
Caixa de fusíveis no compartimento do motor
Diagrama 1991-1994
| Número | Amps [A] | Descrição |
| 1 | 10 | Sistema de arranque, sistema de injecção electrónica de combustível |
| 2 | 7,5 | Sistema de carregamento |
| 3 | 15 | Sistema de injecção electrónica de combustível |
| 4 | 15 | Farol da direita |
| 15 | Farol direito (farol alto) | |
| 5 | 20 | Rádio, gravador de cassetes, leitor de discos compactos, antena de alimentação, iluminação interior, iluminação pessoal, luz de tecto da porta, luz do interruptor de ignição, luz de arranque, sistema electrónico de tejadilho, luz do painel de instrumentos, fechadura da porta e sistema anti-roubo, bloqueio através de sistema de controlo remoto sem fios |
| 6 | 15 | Faróis de emergência, buzinas |
| 7 | 15 | Farol esquerdo |
| 15 | Farol esquerdo (farol alto) | |
| 8 | – | – |
| 9 | 30 | Sistema de ignição, sistema electrónico de injecção de combustível |
| 10 | 100 | Sistema de carregamento |
| 11 | 60 | Sistema de prevenção de bloqueio das rodas |
| 12 | 30 | Sistema de arranque |
| 13 | – | – |
| 14 | – | – |
| Estafeta | ||
| R1 | Unidade de controlo do motor (EFI principal) | |
| R2 | – | |
| R3 | Farol | |
| R4 | Trompa | |

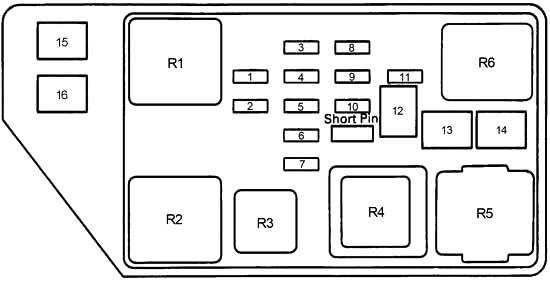

Diagrama 1994-1996
| Número | Amps [A] | Descrição |
| 1 | 15 | Sistema de injecção de combustível multi-porta/ sistema de injecção de combustível multi-ponto sequencial |
| 2 | 10 | Trompa |
| 3 | 7,5 | Sistema de diagnóstico a bordo |
| 4 | 10 | Sinalizadores de emergência |
| 5 | 20 | Rádio, gravador de cassetes, leitor de discos compactos, antena de alimentação, iluminação interior, iluminação pessoal, luz de tecto da porta, luz do interruptor de ignição, luz de arranque, sistema electrónico de tejadilho, luz do painel de instrumentos, fechadura da porta e sistema anti-roubo, sistema de bloqueio do controlo remoto sem fios |
| 6 | 15 | Farol esquerdo |
| 15 | Farol esquerdo (farol alto) | |
| 7 | 15 | Farol da direita |
| 15 | Farol direito (farol alto) | |
| 8 | 7,5 | Sistema de carregamento |
| 9 | 30 | Sistema de ignição electrónica/distribuidor de ignição, sistema de injecção de combustível multiponto/sistema de injecção de combustível multiponto sequencial |
| 10 | 15 | Sistema de airbag SRS, sistema de travagem antibloqueio, sistema de iluminação diurna contínua |
| 11 | 15 | Telefone |
| 12 | 40 | Farol, sistema de arranque |
| 13 | 30 | Ventiladores eléctricos de arrefecimento |
| 14 | 30 | Ventiladores eléctricos de arrefecimento |
| 15 | 100 | Sistema de carregamento |
| 16 | 60 | Sistema de prevenção de bloqueio das rodas |
| Estafeta | ||
| R1 | Relé principal do EFI | |
| R2 | Arrancador | |
| R3 | Trompa | |
| R4 | Farol | |
| R5 | Ventilador do radiador | |
| R6 | Relé do motor principal | |

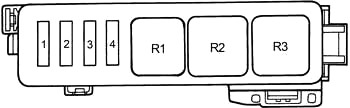

Caixas de fusíveis adicionais
| Número | Amps [A] | Descrição |
| 1 | 15 | Farol esquerdo (farol baixo) |
| 2 | 15 | Farol direito (farol baixo) |
| 3 | 15 | 1991-1994: Telefone |
| 15 | 1994: Lâmpadas de nevoeiro | |
| 20 | 1995-1996: Lâmpadas de nevoeiro | |
| 4 | 20 | Rádio, gravador de cassetes, leitor de discos compactos, antena de alimentação |
| Estafeta | ||
| R1 | – | |
| R2 | Embraiagem magnética A/C | |
| R3 | Relé de luz diurna contínua №2 | |
| Número | Amps [A] | Descrição |
| 1 | 7,5 | 1991-1994: Luzes diurnas permanentes |
| 5 | 1995-1996: Luzes diurnas permanentes | |
| Estafeta | ||
| R1 | Relé de luz diurna contínua 4 | |
| R2 | Relé de luz diurna contínua 3 | |
